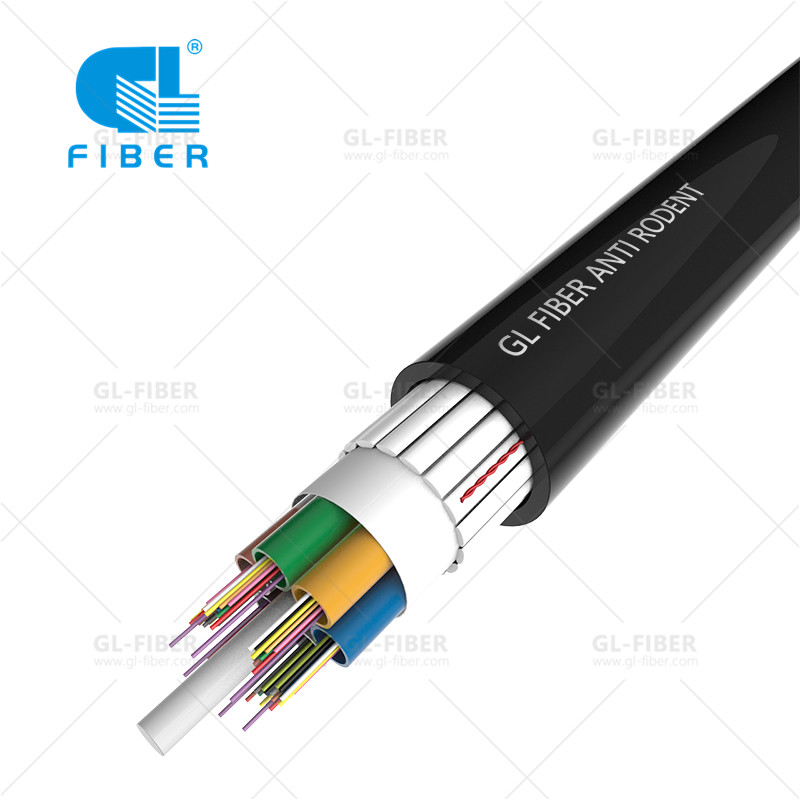

FRP прът брониран оптичен кабел против гризачи

FRP брониран оптичен кабел, устойчив на гризачи, е проектиран с физически и химически методи против гризачи. Едномодовите/многомодовите влакна се помещават в свободни тръби, които са направени от пластмаса с висок модул. Тръбите са усукани около централен якостен елемент, за да образуват сърцевина на кабела. Сърцевината е запълнена със смес за запълване на кабела. След това вътрешната PE обвивка се екструдира и бронира с плосък FRP.

Брой влакна: 12-144 Предлага се ядро.

Приложение: директно вкопано, открито, под земята

Стандарт: IEC 60794-4、 IEC 60793、TIA/EIA 598 A

Изпратете имейл до нас Отворете приложението Whats

Описание

Спецификация

Опаковка и доставка

Фабрично шоу

Оставете вашите отзиви

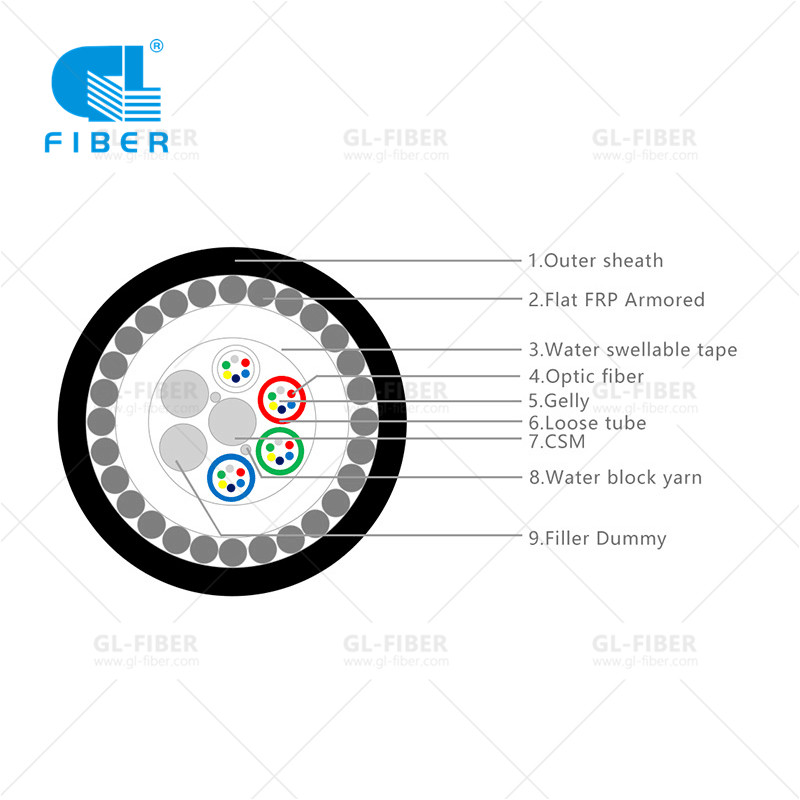

Структурен дизайн:

Основни характеристики:
• Прецизен контрол на процеса, осигуряващ добри механични и температурни характеристики
• Материалът на свободните тръби с добра устойчивост на хидролиза и относително висока якост
• Състав за пълнене на тръби, осигуряващ ключова защита за влакната
• Комбинация от физични и химични методи за борба с гризачите
• Плоска броня от FRP, осигуряваща физическа защита срещу гризачи
• Обвивка против гризачи, осигуряваща химическо действие срещу гризачи, което ефективно забавя разпространението на добавките против гризачи за защита на работната среда и безопасността на конструкцията
• Изцяло диелектричен дизайн, приложим в области, предразположени към мълния
• Приложимо за въздушни и канални инсталации с изисквания против гризачи и мълнии.

Технически параметър на кабела:

Брой фибри	Структура	Фибри на тръба	Дебелина на външното яке (mm)	Външен материал на якето	Диаметър на кабела (mm)	MAT(KN)	Смазване Краткосрочно	температура		Мин. радиус на огъване
Брой фибри	Структура	Фибри на тръба	Дебелина на външното яке (mm)	Външен материал на якето	Диаметър на кабела (mm)	MAT(KN)	Смазване Краткосрочно	Работна температура	Температура на съхранение	Статично	Динамичен
12	1+6	6/12	1,5-1,7	HDPE	12,0±0,5	8	1000N/100мм	-20℃～+70℃	-40℃～+70℃	10 пъти диаметър на кабела	20 пъти диаметър на кабела
24	1+6	6/12	1,5-1,7	HDPE	12,0±0,5	8	1000N/100мм	-20℃～+70℃	-40℃～+70℃
36	1+6	6/12	1,5-1,7	HDPE	12,0±0,5	8	1000N/100мм	-20℃～+70℃	-40℃～+70℃
48	1+6	8/12	1,5-1,7	HDPE	12,0±0,5	8	1000N/100мм	-20℃～+70℃	-40℃～+70℃
72	1+6	12	1,5-1,7	HDPE	12,6±0,5	9.6	1000N/100мм	-20℃～+70℃	-40℃～+70℃
96	1+8	12	1,5-1,7	HDPE	12,6±0,5	9.6	1000N/100мм	-20℃～+70℃	-40℃～+70℃
144	1+12	12	1,5-1,7	HDPE	15,5±0,5	12.5	1000N/100мм	-20℃～+70℃	-40℃～+70℃

Забележка:

1.По подразбиране наводнена желеобразна смес
2. Съответните технически параметри могат да бъдат коригирани според изискванията на клиентите;
3. Водният блок може да се регулира според изискванията на клиентите;
4. Дизайнът на кабела за устойчивост на пламък, против гризачи, устойчив на термити според изискванията на клиентите.

Как да гарантирате качеството и производителността на вашия оптичен кабел?

Ние контролираме качеството на продуктите от суровината до крайните продукти. Всички суровини трябва да бъдат тествани, за да отговарят на стандарта Rohs, когато пристигнат в нашето производство. Ние контролираме качеството по време на производствения процес чрез модерни технологии и оборудване. Тестваме готовите продукти според стандарта за изпитване. Одобрена от различни професионални институции за оптични и комуникационни продукти, GL също провежда различни вътрешни тестове в собствената си лаборатория и център за изпитване. Ние също провеждаме тест със специално споразумение с Министерството на китайското правителство за контрол на качеството и Центъра за инспекция на оптични комуникационни продукти (QSICO).

Контрол на качеството - Тестово оборудване и стандарт:

Обратна връзка:За да отговорим на най-високите световни стандарти за качество, ние непрекъснато следим обратната връзка от нашите клиенти. За коментари и предложения, моля, свържете се с нас, имейл:[имейл защитен].

Име

Имейл

Телефон/Whatsapp

държава

Вашето съобщение

Напишете вашето съобщение тук и ни го изпратете

Спецификация на оптичното влакно:

(Артикул)		единица	Спецификация	Спецификация	Спецификация	Спецификация
(Артикул)		единица	G. 657A1	G. 657A2	G. 652D	G. 655
Диаметър на полето на режима	1310 nm	mm	8,6-9,5 ± 0,4	8,6-9,5 ± 0,4	9,2 ± 0,4	9,6 ± 0,4 μm
Диаметър на облицовката		mm	125,0 ± 0,7	125,0 ± 0,7	125,0 ± 1	125 ±0.7μm
Некръгла облицовка		%	£1,0	£1,0	£1,0	£1,0
Грешка в концентричността на сърцевината/обвивката		mm	£0,5	£0,5	£0,5	£0,5
Диаметър на покритието		mm	245 ± 5	245 ± 5	242 ± 7	242 ± 7
Грешка в концентричността на покритието/облицовката		mm	£12	£12	£12	£12
Дължина на вълната на прекъсване на кабела		nm	£ 1260	£ 1260	£ 1260	£ 1260
Коефициент на затихване	1310 nm	dB/km	£0,36	£0,36	£0,35	£0,35
Коефициент на затихване	1550 nm	dB/km	£0,22	£0,22	£0,22	£0,22
1 завъртане 10±0,5 мм Диа. Дорник	1550 nm	dB/km	£0,75	£0,5	-	-
1 завъртане 10±0,5 мм Диа. Дорник	1625 nm	dB/km	£1,5	£1,0	-	-
Доказателство за ниво на стрес		kpsi	≥100	≥100	≥100	≥100

(елемент)		единица	Спецификация	Спецификация	Спецификация	Спецификация
(елемент)		единица	OM1	OM2	OM3	OM4
Диаметър на полето на режима	1310 nm	mm	62,5±2,5	50±2,5	50±2,5	50±2,5
Диаметър на полето на режима	1550 nm	mm	125,0 ± 1,0	125,0 ± 1,0	125,0 ± 1,0	125,0 ± 1,0
Диаметър на облицовката		mm	£1,0	£1,0	£1,0	£1,0
Некръгла облицовка		%	£1,5	£1,5	£1,5	£1,5
Грешка в концентричността на сърцевината/обвивката		mm	245 ± 10	245 ± 10	245 ± 10	245 ± 10
Диаметър на покритието		mm	£12	£12	£12	£12
Грешка в концентричността на покритието/облицовката		mm	≥ 160	≥ 500	≥ 1500	≥ 3500
Дължина на вълната на прекъсване на кабела		nm	≥ 500	≥ 500	≥ 500	≥ 500
Коефициент на затихване	1310 nm	dB/km	£3,5	£3,5	£3,5	£3,5
Коефициент на затихване	1550 nm	dB/km	£1,5	£1,5	£1,5	£1,5
Доказателство за ниво на стрес		kpsi	≥100	≥100	≥100	≥100

Подробности за опаковката:

1-5KM на ролка. Опаковани от стоманен барабан. Налични други опаковки по заявка на клиента.

Маркировка на обвивката:

Следният печат (вдлъбнатина с бяло горещо фолио) се прилага на интервали от 1 метър. а. Доставчик: Guanglian или според изискванията на клиента; b. Стандартен код (тип продукт, тип влакна, брой влакна); c. Година на производство: 7 години; d. Маркировка на дължината в метри.

порт:

Шанхай/Гуанджоу/Шенжен

Време за доставка:

Количество (KM)	1-300	≥300
Очаквано време (дни)	15	Да се преговаря!

Забележка:

Стандартът за опаковане и подробностите, както по-горе, са оценени и крайният размер и тегло трябва да бъдат потвърдени преди изпращане.

Кабелите са опаковани в кашон, навити на бакелит и стоманен барабан. По време на транспортиране трябва да се използват подходящи инструменти, за да се избегне повреда на опаковката и да се борави с нея лесно. Кабелите трябва да бъдат защитени от влага, пазени от висока температура и огнени искри, защитени от прегъване и смачкване, защитени от механично напрежение и повреда.

Фабрика за оптични кабели

През 2004 г. GL FIBER създаде фабриката за производство на оптични кабелни продукти, основно производство на кабели за падане, оптични кабели за открито и др.

GL Fiber вече разполага с 18 комплекта оборудване за оцветяване, 10 комплекта оборудване за вторично пластмасово покритие, 15 комплекта оборудване за усукване на SZ слой, 16 комплекта оборудване за обшивка, 8 комплекта оборудване за производство на FTTH кабели, 20 комплекта оборудване за оптични кабели OPGW и 1 паралелно оборудване и много други производствени спомагателни съоръжения. Понастоящем годишният производствен капацитет на оптични кабели достига 12 милиона ядра-км (среден дневен производствен капацитет от 45 000 ядра км и видовете кабели могат да достигнат 1500 км). Нашите фабрики могат да произвеждат различни видове вътрешни и външни оптични кабели (като ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, въздушно издухан микрокабел и др.). дневният производствен капацитет на обикновени кабели може да достигне 1500KM/ден, дневният производствен капацитет на падащ кабел може да достигне макс. 1200 км/ден, а дневният производствен капацитет на OPGW може да достигне 200 км/ден.
