При проектиранетоADSS (All-Dielectric Self-Supporting) кабели, трябва да се вземат предвид множество ключови фактори, за да се гарантира, че оптичните кабели могат да работят безопасно, стабилно и дълготрайно по електропроводи. Ето някои важни стъпки и съображения при проектирането на ADSS оптични кабели:
Анализ на състоянието на околната среда:
Метеорологични условия: Оценете максималните и минималните температури, максималната скорост на вятъра, градушката, честотата на гръмотевичните бури и други екстремни климатични условия в района.
Механично натоварване: Помислете за ефектите от вибрации, галоп и възможни преходни теглителни сили върху електропроводите.
Събиране на данни за електропроводи:
Ниво на напрежение:
Определете нивото на напрежение на електропровода, което пряко влияе на разстоянието между кабелите и проводниците и проводниците на ADSS.

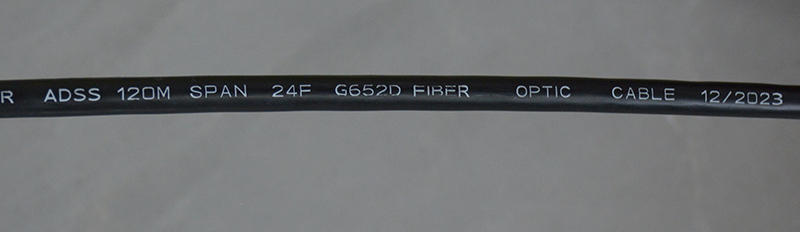

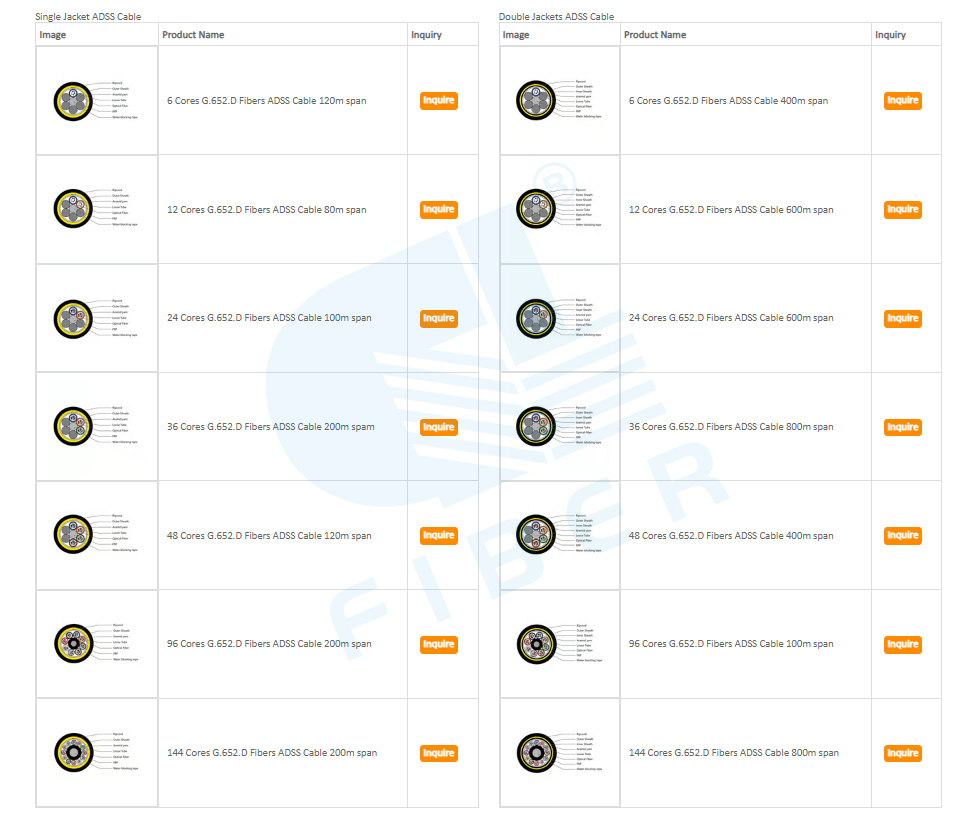

Брой жила на оптичния кабел: 2-288 жила
Материал на обвивката: Външна обвивка против проследяване/HDPE/MDPE
Обхват (кула/стълб): 50M ~1500M
Структура на линията: включително фазово разстояние, тип проводник, размер на стъпката и друга информация.
Характеристика на оптичния кабел:
Механична якост:
Изберете подходяща арамидна прежда като подсилващо влакно, за да осигурите достатъчна якост на опън, за да устоите на опън.
Изолация:
Оптичните кабели трябва да имат добри електрически изолационни свойства, за да се избегне прекъсване или късо съединение с електропроводи с високо напрежение.
Устойчивост на атмосферни влияния:
Материалът на външната обвивка на оптичния кабел трябва да може да издържи на въздействието на ултравиолетова радиация, озонова корозия, проникване на влага и промени в температурните разлики в околната среда.
Контрол на размера и теглото на оптичния кабел:
Необходимо е да се изчисли минималната площ на напречното сечение, която отговаря на механичните изисквания. В същото време удобството на инсталиране и поддръжка също трябва да се вземе под внимание, за да се ограничи общият диаметър и теглото на оптичния кабел.
Дизайн на оптични характеристики:
Когато избирате броя и вида на ядрата на оптичните влакна, вземете предвид изискванията за капацитет на предаване и излишъка.
Защитата на оптичното влакно, включително разхлабената структура на тръбата, конструкцията на пълнителя и буферния слой, гарантира, че оптичното влакно все още може да поддържа добра производителност на предаване при напрежение и деформация.
Изчисляване на безопасно разстояние между домейни:
Съгласно правилата за безопасност на електроенергийната система, изчислете минималното безопасно разстояние между оптични кабели и електропроводи с различни нива на напрежение.
Дизайн на аксесоарите:
Проектиран с поддържащи аксесоари като висящ хардуер, антивибрационни чукове и антикорона пръстени, за да се гарантира стабилността и безопасността на оптичните кабели при различни работни условия.
Предпроектно проучване на строителството:
Помислете за фактори като метода на оформление, контрол на напрежението и ограничения за радиуса на огъване по време на строителния процес.
QC:
Чрез горните стъпки може да се разработи пълен проектен план за ADSS оптичен кабел, включително подробни спецификации, предложения за избор, насоки за изграждане и т.н. След завършване на дизайна той обикновено се симулира и проверява чрез професионален софтуер, за да се гарантира, че дизайнът отговаря на изискванията на реалните експлоатационни условия.
