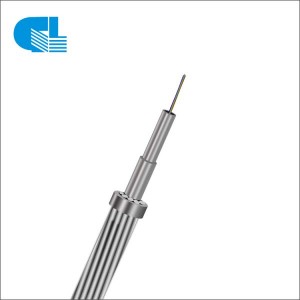

OPGW tipični dizajn centralne cijevi od nehrđajućeg čelika prekrivene AL

OPGWUglavnom se koristi za energetsku komunikaciju sa priborom, relejnu zaštitu, automatski menjač, instalaciju zajedno sa visokonaponskim linijama.

Centralna čelična cijev prekrivena AL je okružena jednostrukim ili dvostrukim slojevima čeličnih žica obloženih aluminijumom (ACS) ili mješavine ACS žica i žica od aluminijske legure. Dizajn cijevi od nehrđajućeg čelika prekriven AL povećava poprečni presjek AL, kako bi se postigao bolji kvar performanse otpornosti na struju i munje. Primijeniti na dalekovod koji zahtijeva mali prečnik i veliku struju kvara.

Naziv proizvoda: Žica za uzemljenje od kompozitnog optičkog vlakna

Brand Mjesto porijekla:GL Hunan, Kina (kopno)

primjena: Antena, iznad glave, na otvorenom

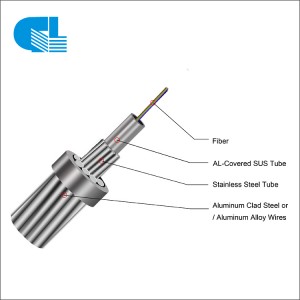

Tipičan dizajn: Centralna AL-prekrivena cijev od nehrđajućeg čelika

Naziv proizvoda:Žica za uzemljenje od kompozitnog optičkog vlakna

Brand Mjesto porijekla:GL Hunan, Kina (kopno)

primjena:Antena, iznad glave, na otvorenom

Kategorije:Svi proizvodi, OPGW optički kabel

Tagovi:OPGW

Pošaljite nam email Otvorite aplikaciju Whats

Opis

Specifikacija

Paket i dostava

Factory Show

Ostavite svoje povratne informacije

primjena: Antena, iznad glave, na otvorenom

karakteristika:

1, Visokokvalitetni IEC607948 IEEE1138 standardi za projektovanje, testiranje i proizvodnju sa dostupnim materijalima razreda A kako bi se osigurala dugoročna pouzdanost.
2，Inženjerska podrška nadgledanje i pružanje sopstvene linije pribora hardvera.
3, Zapečati cijev od nehrđajućeg čelika vrhunsku zaštitu za optičko vlakno od vlage i ekstremnih uvjeta okoline kao što je osvjetljenje
4，Da bi se izgradio OPGW, mora se prekinuti struja, što rezultira većim gubicima, tako da se OPGW mora koristiti u izgradnji vodova visokog pritiska preko 110kv;
5，Primijeniti na transformaciju starih linija.

Prednosti GL OPGW optičkog kabla:

1，Tri tipična dizajna: centralna cijev, upletena žica, PBT labava cijev;
2，200km OPGW kabl redovno vreme proizvodnje oko 20 dana;
3，Test tipa uključujući koroziju soli, pogodan u teškim korozivnim okruženjima, posebno u blizini mora.

OPGW ima dva tipa vlakana: jedno je single mode G652D, a drugo je G655, ponekad se miješaju zajedno, kao što je OPGW-36B1+12B4-93 [78.8;53.9]. Optički kabel OPGW, obično 12 ~ 48 vlakana, GL može proizvesti maksimalno 96 vlakana OPGW optički kabel, punjen sa vlaknima i centralna PBT labava/aluminijska obložena čelična/aluminijska cijev, vanjska oklopljena AA/ACS žicama, detaljna specifikacija na vašem zahtjev.

ITU-TG.652	Karakteristike jednomodnog optičkog vlakna.
ITU-TG.655	Karakteristike jednomodnih optičkih vlakana sa pomakom disperzije koja nije nula.
EIA/TIA598 B	Col code optičkih kablova.
IEC 60794-4-10	Zračni optički kablovi duž električnih vodova - porodična specifikacija za OPGW.
IEC 60794-1-2	Kablovi sa optičkim vlaknima - postupci ispitivanja dijela.
IEEE1138-2009	IEEE standard za testiranje i performanse optičke žice za uzemljenje za upotrebu na električnim vodovima.
IEC 61232	Čelična žica obložena aluminijumom za električne svrhe.
IEC60104	Žica od aluminijumske legure magnezijuma i silikona za provodnike nadzemnih vodova.
IEC 6108	Okrugla žica koncentrično polaže nadzemne električne upletene provodnike.

Ovdje napišite svoju poruku i pošaljite nam je

Technical Parameter

Tipičan dizajn za jednoslojni

Specifikacija	Fiber Count	Prečnik (mm)	Težina (kg/km)	RTS(KN)	Kratki spoj (KA2s)
OPGW-80(82.3;46.8)	24	11.9	504	82.3	46.8
OPGW-70(54.0;8.4)	24	11	432	70.1	33.9
OPGW-80(84.6;46.7)	48	12.1	514	84.6	46.7

Tipičan dizajn za dvoslojni

Specifikacija	Fiber Count	Prečnik (mm)	Težina (kg/km)	RTS(KN)	Kratki spoj (KA2s)
OPGW-143(87.9;176.9)	36	15.9	617	87.9	176.9

Napomena:

1，Samo dio OPGWFiber kabla je naveden u tabeli. Po potrebi se može proizvesti više.

2，Kablovi se mogu isporučiti sa nizom jednomodnih ili višemodnih vlakana.

3，Specijalno dizajnirana struktura kabla dostupna je na zahtev.

Detalji pakovanja:

1-5KM po rolni. Pakovano čeličnim bubnjem. Ostalo pakovanje dostupno po zahtevu klijenta.

Oznaka omotača:

Sljedeći otisak (udubljenje bijele vruće folije) se primjenjuje u intervalima od 1 metra.

a. Dobavljač: Guanglian ili po želji kupca;
b. Standardni kod (vrsta proizvoda, vrsta vlakana, broj vlakana);
c. Godina proizvodnje: 7 godina;
d. Oznaka dužine u metrima.

luka:

Shanghai/Guangzhou/Shenzhen

Vrijeme isporuke:

Količina (KM)	1-300	≥300
Procijenjeno vrijeme (dani)	15	Za pregovaranje!

Napomena:

Standard pakovanja i detalji kao gore su procijenjeni, a konačna veličina i težina će biti potvrđeni prije otpreme.

Kablovi su upakovani u karton, namotani na bakelit i čelični bubanj. Tokom transporta treba koristiti pravi alat kako bi se izbjeglo oštećenje pakovanja i kako bi se njime lakše rukovalo. Kablovi moraju biti zaštićeni od vlage, podalje od visokih temperatura i vatrenih varnica, zaštićeni od prekomjernog savijanja i gnječenja, zaštićeni od mehaničkih opterećenja i oštećenja.
