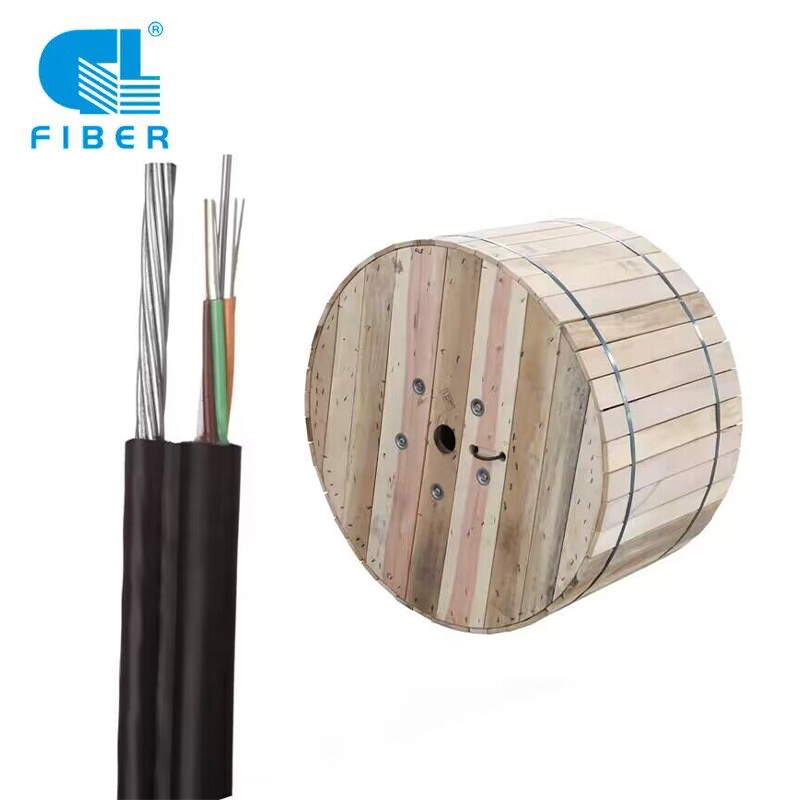

Cable de comunicació exterior GYFTC8A53 (G.652D), aplicació per a xarxa d'àrea local.
Aplicació: cable de fibra òptica aèria autosuportable
Tipus de fibra: G.652.D
Recompte de fibra: 6-96 nuclis
Estàndard: IEC 60794-4, IEC 60793, TIA/EIA 598 A
Obre l'aplicació Whats
Disseny de l'estructura:
Característica principal:
1. L'excés de longitud precisa de la fibra òptica garanteix un bon rendiment mecànic i de temperatura.,
2. Tub solt d'alta resistència que és resistent a la hidròlisi i compost especial de farciment de tubs i flexibilitat.
3. L'estructura de tipus autoportant de la figura 8 té una alta resistència a la tracció i és convenient per a la instal·lació aèria i el seu cost d'instal·lació és barat.
4. La vida útil dels productes serà de més de 30 anys.
5. Lleuger, flexible, fàcil de posar i s'utilitza per a la solució FTTH.
Paràmetres tècnics:
| Nº de cable | 6 | 12 | 24 | 48 | 96 | ||
| Model de fibra | G.652D | ||||||
| Disseny (StrengthMember+Tube&Filler) | 1+5 | 1+8 | |||||
| Membre de la força central | Material | Fil d'acer | |||||
|
| Diàmetre（±0.5）mm | 1.8 | |||||
| Addicional Beina | Material | PE | |||||
|
| Diàmetre（±0,05）mm | — | 3.2 | ||||
| Tub solt | Material | PBT | |||||
|
| Diàmetre（±0,06）mm | 1,65 | 1.9 | ||||
|
| Gruix（±0,03）mm | 0,25 | 0.30 | ||||
|
| El Max.Core NO./Tube | 6 | 12 | ||||
| Corda de farciment | Material | PE | |||||
|
| Diàmetre（±0,06）mm | 1,65 | 1.9 | — | |||
|
| NO. | 4 | 3 | 1 | 1 | — | |
| Barrera d'humitat | Material | Recobert de polímerAluminiTsimi | |||||
| Gruix（±0,03）mm | 0,20 | ||||||
| Interior Beina | Material | PE | |||||
| Gruix（±0.1）mm | 0.8 | ||||||
| Blindatge | Material | Cinta d'acer recoberta de polímer | |||||
|
| Gruix（±0.02）mm | 0,22 | |||||
| Capa d'aigua | Material | Compost de farciment | |||||
| Fil de missatgeria | Material | Fil d'acer galvanitzat | |||||
|
| Mida | R7 × 1,0 | |||||
| WEB | Material | PE | |||||
|
| Mida | 2.5×3.0 | |||||
| Beina exterior① | Material | MDPE | |||||
|
| Gruix（±0.2）mm | 1.5 | |||||
| Beina exterior② | Material | MDPE | |||||
|
| Gruix（±0.2）mm | 1.7 | |||||
| Diàmetre del cablemm（±0.5）mm | 11,7×20,2 | 12,2 × 20,7 | 14,0 × 23,5 | ||||
| Pes del cable（±10）kg/km | 210 | 220 | 275 | ||||
| Atenuació | 1310 nm | 0,35 dB/km | |||||
|
| 1550 nm | 0,21 dB/km | |||||
| Min. radi de flexió | Sense Tensió | 12.5×cable-φ | |||||
|
| Sota tensió màxima | 25.0×cable-φ | |||||
| Interval de temperatura （℃） | Instal·lació | -20~+60 | |||||
|
| Transport i emmagatzematge | -40~+70 | |||||
|
| Funcionament | -40~+70 | |||||
Colors de fibra:
Colors de tub solt:
Les propietats de la fibra òptica monomode (UIT-T Rec. G.652.D)
| G.652DCaracterístiques de la fibra monomode | |||
| Característic | Condició | Dades | Unitat |
| Propietats òptiques | |||
| Atenuació | 1310 nm1383 nm1550 nm1625 nm | ≤0,35≤0,34≤0,21≤0,24 | dB/kmdB/kmdB/kmdB/km |
| Atenuació de la longitud d'ona relativa@1310 nm@1550 nm | 1285～1330 nm1525～1575 nm | ≤0,03≤0,02 | dB/kmdB/km |
| Dispersió en el rang de longituds d'ona de | 1550 nm | ≤18 | ps/(nm.km) |
| Longitud d'ona de dispersió zero | 1312±10 | nm | |
| Un pendent de dispersió zerovalor típic de pendent de dispersió zero | ≤0,0920,086 | ps/(nm2.km)ps/(nm2.km) | |
| Longitud d'ona de tall de cable λcc | ≤1260 | nm | |
| Mode diàmetre de camp MFD | 1310 nm1550 nm | 9,2±0,410,4±0,5 | μmμm |
| Índex de refracció grupal efectiu | 1310 nm1550 nm | 1.4661.467 | |
| Discontinuïtats d'atenuació | 1310 nm1550 nm | ≤0,05≤0,05 | dBdB |
| Característiques geomètriques | |||
| Diàmetre del nucli | 124,8±0,7 | μm | |
| Rodoneïtat del revestiment | ≤0,70 | % | |
| Diàmetre de recobriment | 245±5 | μm | |
| Error de concentricitat de recobriment / paquet | ≤12,0 | μm | |
| Revestiment sense rodones | ≤6,0 | % | |
| Error de concentricitat del nucli/paquet | ≤0,5 | μm | |
| La deformació (radi) | ≥4 | m | |
| Característiques ambientals（1310 nm、1550 nm、1625 nm） | |||
| Atenuació addicional de la temperatura | -60℃～+85℃ | ≤0,05 | dB/km |
| Inundació atenuació addicional | 23℃,30 dies | ≤0,05 | dB/km |
| Atenuació addicional calent i humida | 85℃ i85% Humitat relativa, 30 dies | ≤0,05 | dB/km |
| Envelliment per calor sec | 85℃ | ≤0,05 | dB/km |
| Propietats mecàniques | |||
| Tensió de cribratge | ≥9,0 | N | |
| La macro curva Atenuació addicional1 cercle Ф32 mm100 cercle Ф50 mm100 cercle Ф60 mm | 1550 nm1310 nm i 1550 nm1625 nm | ≤0,05≤0,05≤0,05 | dBdBdB |
| Força de pelat del recobriment | Mitjana típica | 1.5≥1,3≤8.9 | NN |
| Paràmetres dinàmics de fatiga | ≥20 | ||
Aplicació:
| NO. | Item | Requisit | |
| 1 | Resistència a la tracció permesa | A curt termini | 5000 N |
|
|
| Llarg termini | 2000 N |
| 2 | Resistència a l'aixafament permesa | A curt termini | 3000 (N/100 mm) |
|
|
| Llarg termini | 1000 (N/100 mm) |
Prova principal de rendiment mecànic i ambiental
| Item | Mètode de prova | Condició d'acceptació |
| Resistència a la traccióIEC 794-1-2-E1 | - Càrrega: tensió a curt termini- Longitud del cable: uns 50m | - Soca de fibra £ 0,33%- Canvi de pèrdua £ 0,1 dB @1550 nm- Sense trencament de la fibra i sense danys en la funda. |
| Prova d'aixafamentIEC 60794-1-2-E3 | - Càrrega: aixafament a curt termini- Temps de càrrega: 1 min | - Canvi de pèrdua £ 0,05dB@1550nm- Sense trencament de la fibra i sense danys en la funda. |
| Prova d'impacteIEC 60794-1-2-E4 | - Punts d'impacte: 3- Temps per punt: 1- Energia d'impacte: 5J | - Canvi de pèrdua £ 0.1dB@1550nm- Sense trencament de la fibra i sense danys en la funda. |
| Prova de ciclisme de temperaturaYD/T901-2001-4.4.4.1 | - Pas de temperatura:+20oC→-40oC→+70oC →+20oC- Temps per cada pas: 12 h- Nombre de cicle: 2 | - Canvi de pèrdua £ 0,05 dB/km@1550 nm- Sense trencament de la fibra i sense danys en la funda. |
Marcatge de la funda:
El color del marcatge és blanc, però si el comentari és necessari, el marcatge del color blanc s'imprimirà de nou en una posició diferent.
Es permet ocasionalment una marca de longitud poc clara si les dues marques veïnes són clares.
Els dos extrems del cable estan segellats amb taps termocontraíbles per evitar l'entrada d'aigua.
Escriu el teu missatge aquí i envia'ns-ho
Especificació de la fibra òptica:
| (Article) | Unitat | Especificació | Especificació | Especificació | Especificació | |
| G. 657A1 | G. 657A2 | G. 652D | G. 655 | |||
| Diàmetre del camp de mode | 1310 nm | mm | 8,6-9,5 ± 0,4 | 8,6-9,5 ± 0,4 | 9,2 ± 0,4 | 9,6 ± 0,4 μm |
| Diàmetre de revestiment | mm | 125,0 ± 0,7 | 125,0 ± 0,7 | 125,0 ± 1 | 125 ±0,7μm | |
| No circularitat del revestiment | % | 1,0 £ | 1,0 £ | 1,0 £ | 1,0 £ | |
| Error de concentricitat del nucli/revestiment | mm | 0,5 £ | 0,5 £ | 0,5 £ | 0,5 £ | |
| Diàmetre de recobriment | mm | 245 ± 5 | 245 ± 5 | 242 ± 7 | 242 ± 7 | |
| Error de concentricitat de recobriment/revestiment | mm | 12 £ | 12 £ | 12 £ | 12 £ | |
| Longitud d'ona de tall de cable | nm | 1260 £ | 1260 £ | 1260 £ | 1260 £ | |
| Coeficient d'atenuació | 1310 nm | dB/km | 0,36 £ | 0,36 £ | 0,35 £ | 0,35 £ |
| 1550 nm | dB/km | 0,22 £ | 0,22 £ | 0,22 £ | 0,22 £ | |
| 1 encendre 10 ± 0,5 mm de dià. Mandril | 1550 nm | dB/km | 0,75 £ | 0,5 £ | - | - |
| 1 encendre 10 ± 0,5 mm de dià. Mandril | 1625 nm | dB/km | 1,5 £ | 1,0 £ | - | - |
| Nivell d'estrès de prova | kpsi | ≥100 | ≥100 | ≥100 | ≥100 | |
| (Article) | Unitat | Especificació | Especificació | Especificació | Especificació | |
| OM1 | OM2 | OM3 | OM4 | |||
| Diàmetre del camp de mode | 1310 nm | mm | 62,5±2,5 | 50±2,5 | 50±2,5 | 50±2,5 |
| 1550 nm | mm | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,0 | |
| Diàmetre de revestiment | mm | 1,0 £ | 1,0 £ | 1,0 £ | 1,0 £ | |
| No circularitat del revestiment | % | 1,5 £ | 1,5 £ | 1,5 £ | 1,5 £ | |
| Error de concentricitat del nucli/revestiment | mm | 245 ± 10 | 245 ± 10 | 245 ± 10 | 245 ± 10 | |
| Diàmetre de recobriment | mm | 12 £ | 12 £ | 12 £ | 12 £ | |
| Error de concentricitat de recobriment/revestiment | mm | ≥ 160 | ≥ 500 | ≥ 1500 | ≥ 3500 | |
| Longitud d'ona de tall de cable | nm | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | |
| Coeficient d'atenuació | 1310 nm | dB/km | 3,5 £ | 3,5 £ | 3,5 £ | 3,5 £ |
| 1550 nm | dB/km | 1,5 £ | 1,5 £ | 1,5 £ | 1,5 £ | |
| Nivell d'estrès de prova | kpsi | ≥100 | ≥100 | ≥100 | ≥100 | |

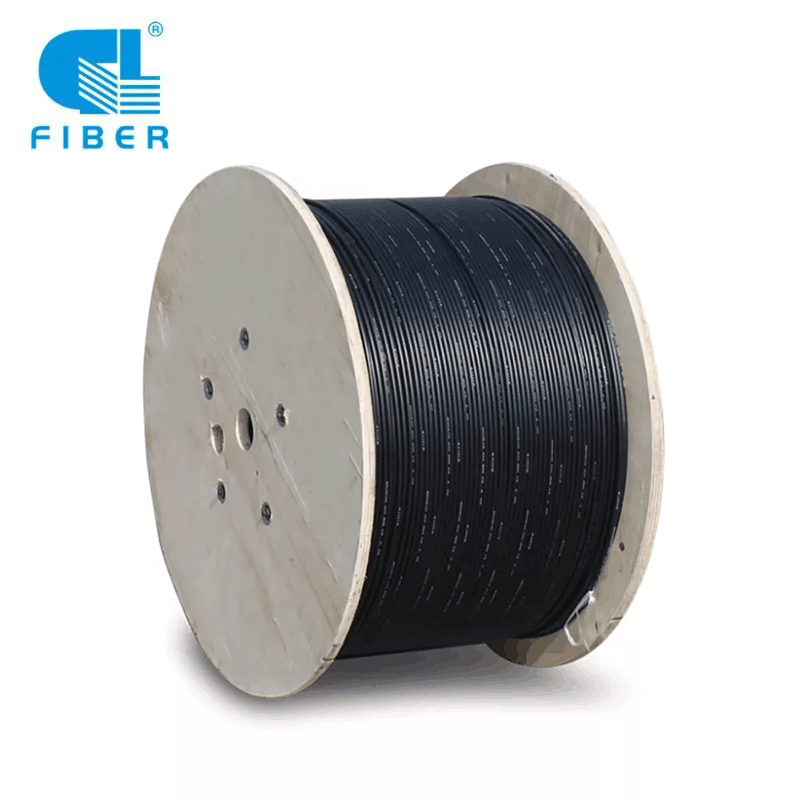

Material d'embalatge:
Tambor de fusta no retornable.
Els dos extrems dels cables de fibra òptica estan subjectats de manera segura al tambor i segellats amb una tapa retràctil per evitar l'entrada d'humitat.
• Cada llarg de cable s'ha d'enrotllar amb un tambor de fusta fumigada
• Coberta per làmina de plàstic
• Segellat amb resistents llistons de fusta
• Es reservarà com a mínim 1 m d'extrem interior del cable per a la prova.
• Longitud del tambor: la longitud estàndard del tambor és de 3，000m±2%;
Impressió per cable:
El número seqüencial de la longitud del cable s'ha de marcar a la funda exterior del cable a un interval d'1 metre ± 1%.
La següent informació s'ha de marcar a la funda exterior del cable a un interval d'aproximadament 1 metre.
1. Tipus de cable i nombre de fibra òptica
2. Nom del fabricant
3. Mes i any de fabricació
4. Longitud del cable
Marcatge del tambor:
Cada costat de cada tambor de fusta s'ha de marcar permanentment amb lletres d'altura mínima de 2,5-3 cm amb el següent:
1. Nom i logotip de la fabricació
2. Longitud del cable
3.Tipus de cable de fibrai nombre de fibres, etc
4. Rollway
5. Pes brut i net
Port:
Xangai/Guangzhou/Shenzhen
Temps de lliurament:
| Quantitat (KM) | 1-300 | ≥300 |
| Hora est.(Dies) | 15 | Per ser engendrat! |
Nota: l'estàndard d'embalatge i els detalls anteriors són estimats i la mida i el pes finals es confirmaran abans de l'enviament.
Observació: els cables s'embalen en cartró, enrotllats en baquelita i tambor d'acer. Durant el transport, s'han d'utilitzar les eines adequades per evitar danyar el paquet i manipular-lo amb facilitat. Els cables han d'estar protegits de la humitat, allunyats de les altes temperatures i les espurnes de foc, protegits de la flexió excessiva i l'aixafament, protegits de l'estrès i danys mecànics.
