Mae cebl ADSS (Hunan-Gynhaliol All-Dielectric) wedi'i ddylunio gyda strwythur anfetelaidd, sy'n cynnig eiddo inswleiddio rhagorol a gwell ymwrthedd i fellten. Mae'r nodweddion hyn yn gwneud ceblau ADSS yn addas ar gyfer cymwysiadau awyr agored amrywiol, yn enwedig mewn amgylcheddau lle gallai ceblau metelaidd traddodiadol fod yn agored i ffactorau amgylcheddol.
Fel gwneuthurwr cebl ffibr optig blaenllaw yn Tsieina, rydym yn arbenigo mewn addasu ystod eang o fathau o geblau, gan gynnwys ceblau ADSS. Mae ein cynigion yn cynnwys ceblau ADSS siaced ddeuol gyda chyfrif craidd yn amrywio o 2 i 288 o ffibrau.

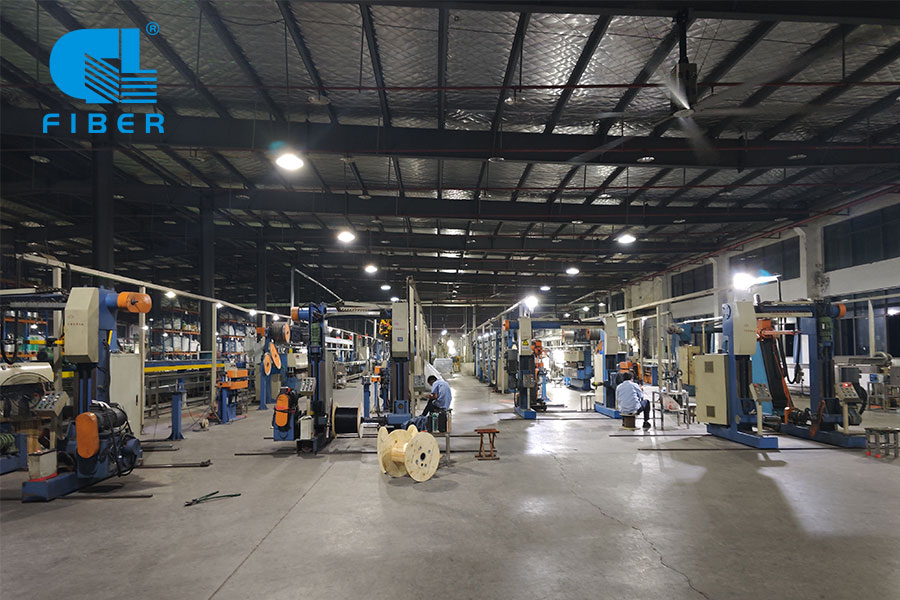

Rydym yn gweithredu 20 llinell gynhyrchu cebl awyr agored, gyda chynhwysedd cynhyrchu dyddiol o hyd at 1500 metr. Mae ein proses weithgynhyrchu yn fanwl gywir ac yn effeithlon, gan ddefnyddio edafedd aramid wedi'i fewnforio ar gyfer y dosbarthiad straen gorau posibl, sy'n gwella'n sylweddol berfformiad straen-straen y cebl. Rydym yn cynnig opsiynau ar gyfer siacedi PE/AT, gan ddarparu ymwrthedd gwell i gyrydiad trydanol a galluogi'r ceblau i wrthsefyll tywydd garw. Gall y pellteroedd rhychwant amrywio o 5200 i 1000 metr, a gallwn addasu atebion yn seiliedig ar ofynion penodol ein cleientiaid.
Nodweddion technegol:
1. Mae ffibr optegol dethol o ansawdd uchel yn sicrhau bod gan y cebl ffibr optegol briodweddau trawsyrru rhagorol Mae'r dull rheoli hyd gormodol ffibr unigryw yn rhoi priodweddau mecanyddol ac amgylcheddol rhagorol i'r cebl Mae deunydd llym iawn a rheolaeth gweithgynhyrchu yn gwarantu y gall y cebl weithio'n sefydlog am fwy na 30 mlynedd. Mae cyfanswm trawstoriad strwythur sy'n gwrthsefyll dŵr yn golygu bod gan gebl briodweddau ymwrthedd lleithder rhagorol
2. Mae jeli arbennig wedi'u llenwi yn y tiwb rhydd yn darparu amddiffyniad critigol i'r ffibrau
3. Mabwysiadodd yr aelod canolog aelod FRP modwlws high young.
4. defnyddio pob dielectric hunan-gynhaliol edafedd aramid dwysedd uchel neu edafedd gwydr yn sicrhau cebl
5. Hunangynhaliol, sy'n addas ar gyfer gwahanol sefyllfaoedd hinsoddol a rhychwant gosod
6. Mae ganddo amddiffyniad gwain allanol TR arbennig, gallu gwrth-electro-cyrydu cryf gyda gallu gwrth-electromagnetedd da

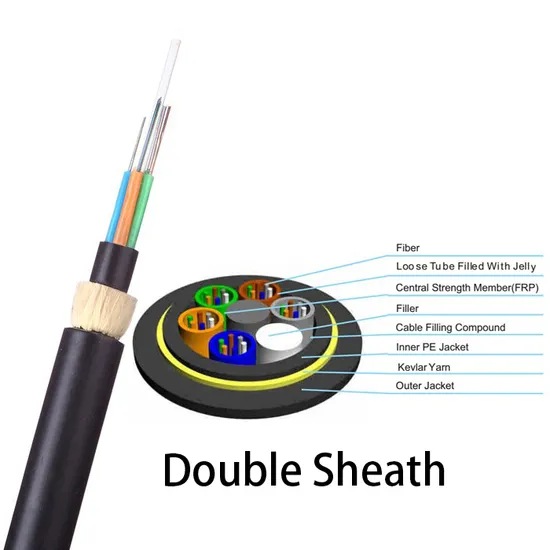

Nodweddion Cebl Ffibr ADSS Haen Dwbl:
1. Elfen atgyfnerthu canolog anfetelaidd (FRP)
2. evlar gyda modiwlaidd uchel fel elfen atgyfnerthu
3. Addysg Gorfforol neu siaced AT
4. Ysgafnder, diamedr allanol bach, dim dirdro, ymwrthedd tynnol uchel ac yn addas ar gyfer hyd rhychwant mawr
5. Modiwlaidd uchel o elastigedd, sy'n addas ar gyfer straen-straen mawr
6. Cyfernod ehangu thermol bach
7. ardderchog ymwrthedd erydiad trydan
8. da dirgryniad ymwrthedd
9. Yn rhydd rhag mellt, ac ymyrraeth trydan-magnetig
Manylebau ar gyfer Cebl ADSS Siaced Ddeuol:
| Trefnu Ffibr | Amlfodd | G.651 | A1a:50/125 | Ffibr mynegai graddedig |
| A1b:62.5/125 | ||||
| Modd sengl | G.652(A,B,C) | B1.1: Ffibr confensiynol | ||
| G.652D | B2: Sero gwasgariad symud | |||
| G.655 | B1.2 :Tonfedd torbwynt wedi symud | |||
| G.657(A1,A2 ,B3) | B4: Prif ddata technegol ar gyfer positif | |||
| gwasgariad symud ffibr un modd | ||||
| Eitem | Paramedr technoleg |
| Math cebl | ADSS |
| Manyleb cebl | |
| Lliw ffibr | Glas, oren, gwyrdd, brown, llwyd, gwyn, coch, du |
| Math o ffibr | SM |
| Lliw gwain | Du |
| Deunydd gwain | LSZH |
| Cebl Dia mm | 15max |
| Pwysau cebl Kg/km | 170 uchafswm |
| Minnau. radiws plygu | 10D |
| Minnau. radiws plygu (rhwygo'r wifren negesydd) mm | 10(statig) 20 (deinamig) |
| Gwanhau dB/km | |
| tensiwn byr N | |
| Gwasgfa fer N/100mm | |
| Tymheredd gweithredu °C | -40~+70 |
| Eitemau | Uned | A | B | C | D | E | F | |
| rhychwant | m | 100 | 200 | 300 | 400 | 500 | 600 | |
| Dia Allanol. | mm | 11.6 | 12 | 12.3 | 12.5 | 12.8 | 13.8 | |
| Pwysau | Gwain Addysg Gorfforol | Kg/km | 124.2 | 131.1 | 136.3 | 141.4 | 146.5 | 165.9 |
| Wrth wain | 132.6 | 139.9 | 145.3 | 150.7 | 156 | 176.3 | ||
| Croes ardal | mm 2 | 105.68 | 112.7 | 117.9 | 123.07 | 128.19 | 150.21 | |
| Aelod maes cryfder | mm 2 | 5.67 | 10.2 | 13.62 | 17.02 | 20.43 | 26.1 | |
| RTS | kN | 8.5 | 15.3 | 20.4 | 25.5 | 30.6 | 39.1 | |
| MOTS | kN | 3.4 | 6.12 | 8.16 | 10.2 | 12.24 | 15.64 | |
| EDS | kN | 2.13 | 3.83 | 5.1 | 6.38 | 7.65 | 9.78 | |
| Straen eithriadol yn y pen draw | kN | 5.1 | 9.18 | 12.24 | 15.3 | 18.36 | 23.46 | |
| Modwlws | kN/ mm 2 | 8.44 | 12.52 | 15.27 | 17.79 | 20.11 | 21.71 | |
| Cyfernod ehangu thermol | 10 -6 / | 9.32 | 5.28 | 3.78 | 2.8 | 2.12 | 1.42 | |
| Cryfder Malu | Gweithrediad | N/10cm | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Gosodiad | N/10cm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |
| Ffactor diogelwch | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
| Radiws plygu lleiaf | Gweithrediad | mm | 174 | 180 | 185 | 188 | 192 | 207 |
| Gosodiad | mm | 290 | 300 | 308 | 313 | 320 | 345 | |
| Tymheredd | Gosodiad | -10~+60 | -10~+60 | -10~+60 | -10~+60 | -10~+60 | -10~+60 | |
| Cludiant | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | ||
| Gweithrediad | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | ||
| Sag (llwyth iâ 5mm | PE | % | 0.72 | 0.84 | 1.06 | 1.28 | 1.47 | 1.57 |
| 20 ar gyfartaledd) | AT | 0.76 | 0.9 | 1.12 | 1.35 | 1.54 | 1.63 | |
Pecynnu a Chludo Cebl Ffibr Optig Siaced Ddeuol ADSS:
Mae ein ceblau ADSS yn cael eu pecynnu'n ddiogel i gynnal eu hansawdd wrth eu cludo. Rydym yn sicrhau eu bod yn cael eu darparu'n ddiogel i fodloni disgwyliadau ein cwsmeriaid.
Cysylltwch â ni i ddysgu mwy am sut y gall ein ceblau ffibr optig ADSS addasadwy fodloni eich gofynion cais penodol.
