Conductor Invar-TACIR y ZTACIR

El conductor INVAR está compuesto por un núcleo invar revestido de aluminio y cables de aleación de aluminio resistentes al calor. Este conductor es adecuado para modificaciones de líneas antiguas. Puede mantener la misma caída mientras aumenta la capacidad.

Características técnicas:

● La capacidad de transporte de corriente del conductor INVAR a 210 ℃ es más del doble que la del ACSR con la misma área a 90 ℃.
● La curvatura del conductor INVAR se mantiene igual que la del ACSR con el mismo diámetro total.
● El invar revestido de aluminio tiene un buen rendimiento de resistencia a la corrosión electroquímica y la vida útil del conductor puede alcanzar más de 40 años.

Estándar:

CEI 62004, CEI 61089, JCS 1404,Q/320623 AP 25

Envíanos un correo electrónico abrir whats app

Descripción

Especificación

Paquete y envío

Espectáculo de fábrica

Deje sus comentarios

Estructura:

Características técnicas:

Parámetros típicos (estructura redonda):

Código	Estructura		Áreas	Diámetro	carga de rotura	Resistencia CC a 20 ℃	Peso	Capacidad actual
	Al	Acero						tacir	ZTACIR
	Números/mm		mm2	mm	kN	Ω/km	kilos/km	A
135/30	30/2.38	7/2.38	164,61	16.66	53,97	0.2117	600	698	866
160/35	30/2.60	7/2.60	196,44	18.20	64,41	0.1774	716	784	974
210/40	28/3.07	7/2.7	207.26	20.38	73,78	0.1386	870	910	1135
200/45	30/2.90	7/2.90	244,39	20.30	78,81	0,1441	891	910	1135
230/45	28/3.24	7/2.85	275,51	21.51	82.19	0,1245	969	986	1231
255/40	26/3.54	7/2.75	297,48	22.41	82,83	0.1116	1015	1055	1318
240/55	30/3.20	7/3.20	297,57	22.40	93,82	0.1171	1085	1030	1165
220/55	30/3.05	7/3.05	270.33	21.35	85,23	0.1303	985	962	1088
290/55	28/3.64	7/3.20	347,67	24.16	101.53	0.0976	1226	1155	1447
300/50	26/3.85	7/3.00	352.16	24.40	95,55	0.0944	1203	1179	1476
340/65	28/3.92	7/3.45	403.36	26.03	117,90	0.0842	1423	1274	1599
345/55	26/4.11	7/3.20	401.24	26.04	108.80	0.0828	1370	1285	1612

Nota:

1.Temperatura ambiente 40 ℃, Velocidad del viento 0,5 m/s, Dirección del viento: 0 grados, Radiación solar 0,1 w/cm2, Absortividad de la superficie del conductor 0,9.

2.Temperatura de funcionamiento continuo: TACIR 150 ℃, ZTACIR 210 ℃.

3.Otros diseños según los requisitos de los clientes.

Parámetros típicos estructura trapezoidal):

Código	Estructura		Áreas	Diámetro	carga de rotura	Resistencia CC a 20 ℃	Peso	Capacidad actual
	Al	Acero						tacir	ZTACIR
	Números/mm		mm2	mm	kN	Ω/km	kilos/km	A
160/40	18/3.37	7/2.65	199,16	17.04	65.06	0,1759	730	771	957
200/45	17/3.87	7/2.85	244,62	18,87	76,87	0,1412	883	890	1105
200/50	17/3.87	7/2.95	247,81	19.01	80.39	0.1409	906	892	1110
250/45	18/4.20	7/2.85	294.04	20.64	82,64	0.1141	1019	1017	1268
250/40	18/4.13	7/2.75	290.96	20.51	81.12	0.1143	996	1014	1264
240/55	18/4.13	7/3.20	297,43	20,82	93.12	0.1169	1083	1007	1138
240/50	18/4.71	7/3.00	290.62	20.55	88.13	0.1157	1032	1000	1131
315/55	18/4.71	7/3.20	396,92	23.15	104.06	0.0907	1266	1182	1479
315/50	18/4.71	7/3.00	363.10	22,91	97,20	0.0910	1232	1176	1471
330/60	18/4.81	7/3.30	386,95	23,68	109,70	0.0869	1329	1216	1522
350/55	20/4.71	7/3.20	404.77	24.19	109.33	0.0819	1379	1262	1580

Nota:

1.Temperatura ambiente 40 ℃, Velocidad del viento 0,5 m/s, Dirección del viento: 0 grados, Radiación solar 0,1 w/cm2, Absortividad de la superficie del conductor 0,9.

2.Temperatura de funcionamiento continuo: TACIR 150 ℃, ZTACIR 210 ℃.

3.Otros diseños según los requisitos de los clientes.

Escribe aquí tu mensaje y envíanoslo

Estructura:

Características técnicas:

● La capacidad de transporte de corriente del conductor INVAR en210 ℃ es más del doble que ACSR con la misma área en90 ℃.
● La caída del conductor INVAR se mantiene igual que lade ACSR con el mismo diámetro total.
● El invar revestido de aluminio tiene un buen rendimiento de resistencia a la corrosión electroquímica y la vida útil deconductor puede alcanzar más de 40 años.

Parámetros típicos (estructura redonda):

Código	Estructura		Áreas	Diámetro	carga de rotura	Resistencia CC a 20 ℃	Peso	Capacidad actual
	Al	Acero						tacir	ZTACIR
	Números/mm		mm2	mm	kN	Ω/km	kilos/km	A
135/30	30/2.38	7/2.38	164,61	16.66	53,97	0.2117	600	698	866
160/35	30/2.60	7/2.60	196,44	18.20	64,41	0.1774	716	784	974
210/40	28/3.07	7/2.7	207.26	20.38	73,78	0.1386	870	910	1135
200/45	30/2.90	7/2.90	244,39	20.30	78,81	0,1441	891	910	1135
230/45	28/3.24	7/2.85	275,51	21.51	82.19	0,1245	969	986	1231
255/40	26/3.54	7/2.75	297,48	22.41	82,83	0.1116	1015	1055	1318
240/55	30/3.20	7/3.20	297,57	22.40	93,82	0.1171	1085	1030	1165
220/55	30/3.05	7/3.05	270.33	21.35	85,23	0.1303	985	962	1088
290/55	28/3.64	7/3.20	347,67	24.16	101.53	0.0976	1226	1155	1447
300/50	26/3.85	7/3.00	352.16	24.40	95,55	0.0944	1203	1179	1476
340/65	28/3.92	7/3.45	403.36	26.03	117,90	0.0842	1423	1274	1599
345/55	26/4.11	7/3.20	401.24	26.04	108.80	0.0828	1370	1285	1612

Parámetros típicos estructura trapezoidal):

Código	Estructura		Áreas	Diámetro	carga de rotura	Resistencia CC a 20 ℃	Peso	Capacidad actual
	Al	Acero						tacir	ZTACIR
	Números/mm		mm2	mm	kN	Ω/km	kilos/km	A
160/40	18/3.37	7/2.65	199,16	17.04	65.06	0,1759	730	771	957
200/45	17/3.87	7/2.85	244,62	18,87	76,87	0,1412	883	890	1105
200/50	17/3.87	7/2.95	247,81	19.01	80.39	0.1409	906	892	1110
250/45	18/4.20	7/2.85	294.04	20.64	82,64	0.1141	1019	1017	1268
250/40	18/4.13	7/2.75	290.96	20.51	81.12	0.1143	996	1014	1264
240/55	18/4.13	7/3.20	297,43	20,82	93.12	0.1169	1083	1007	1138
240/50	18/4.71	7/3.00	290.62	20.55	88.13	0.1157	1032	1000	1131
315/55	18/4.71	7/3.20	396,92	23.15	104.06	0.0907	1266	1182	1479
315/50	18/4.71	7/3.00	363.10	22,91	97,20	0.0910	1232	1176	1471
330/60	18/4.81	7/3.30	386,95	23,68	109,70	0.0869	1329	1216	1522
350/55	20/4.71	7/3.20	404.77	24.19	109.33	0.0819	1379	1262	1580

Nota:

1. Temperatura ambiente 40 ℃, velocidad del viento 0,5 m/s, dirección del viento: 0 grados, radiación solar 0,1 w/cm

2, Absortividad de la superficie del conductor 0,9. 2.Temperatura de funcionamiento continuo: TACIR 150 ℃, ZTACIR 210 ℃.

3.Otros diseños según los requisitos de los clientes.

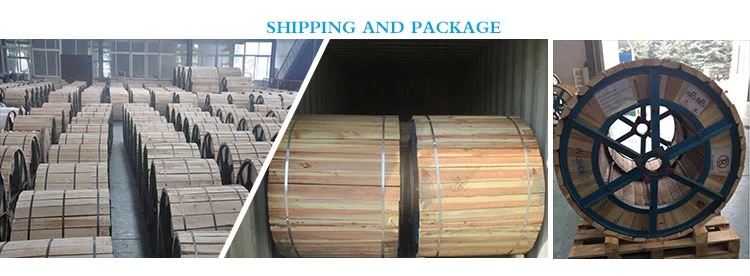

Detalles de empaquetado:

1-5 KM por rollo. Embalado en tambor de acero. Otro embalaje disponible según solicitud del cliente.

Marca de funda:

La siguiente impresión (sangría de lámina blanca caliente) se aplica a intervalos de 1 metro. a. Proveedor: Guanglian o según lo requiera el cliente; b. Código estándar (tipo de producto, tipo de fibra, recuento de fibras); do. Año de fabricación: 7 años; d. Marcado de longitud en metros.

Puerto:

Shanghái/Guangzhou/Shenzhen

Plazo de entrega:

Cantidad (kilómetros)	1-300	≥300
Hora estimada (días)	15	¡Para ser engendrado!

Nota:

El estándar de embalaje y los detalles anteriores se estiman y el tamaño y peso finales se confirmarán antes del envío.

Los cables están embalados en cajas de cartón, enrollados en baquelita y tambor de acero. Durante el transporte se deben utilizar herramientas adecuadas para evitar dañar el paquete y manipularlo con facilidad. Los cables deben protegerse de la humedad, mantenerse alejados de altas temperaturas y chispas de fuego, protegidos contra dobleces y aplastamientos excesivos, protegidos contra tensiones mecánicas y daños.

Fábrica de cables ópticos

En 2004, GL FIBER estableció la fábrica para producir productos de cables ópticos, principalmente cables de acometida, cables ópticos para exteriores, etc.

GL Fiber ahora tiene 18 juegos de equipos de coloración, 10 juegos de equipos de recubrimiento plástico secundario, 15 juegos de equipos de torsión de capas SZ, 16 juegos de equipos de revestimiento, 8 juegos de equipos de producción de cables de bajada FTTH, 20 juegos de equipos de cables ópticos OPGW y 1 equipo paralelo y muchos otros equipos auxiliares de producción. En la actualidad, la capacidad de producción anual de cables ópticos alcanza los 12 millones de núcleos-km (la capacidad de producción diaria promedio es de 45.000 núcleos-km y los tipos de cables pueden alcanzar los 1.500 km). Nuestras fábricas pueden producir varios tipos de cables ópticos para interiores y exteriores (como ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, microcable soplado por aire, etc.). la capacidad de producción diaria de cables comunes puede alcanzar los 1500 KM/día, la capacidad de producción diaria de cables de acometida puede alcanzar un máximo de 1500 km/día. 1200 km/día, y la capacidad de producción diaria de OPGW puede alcanzar los 200 km/día.
