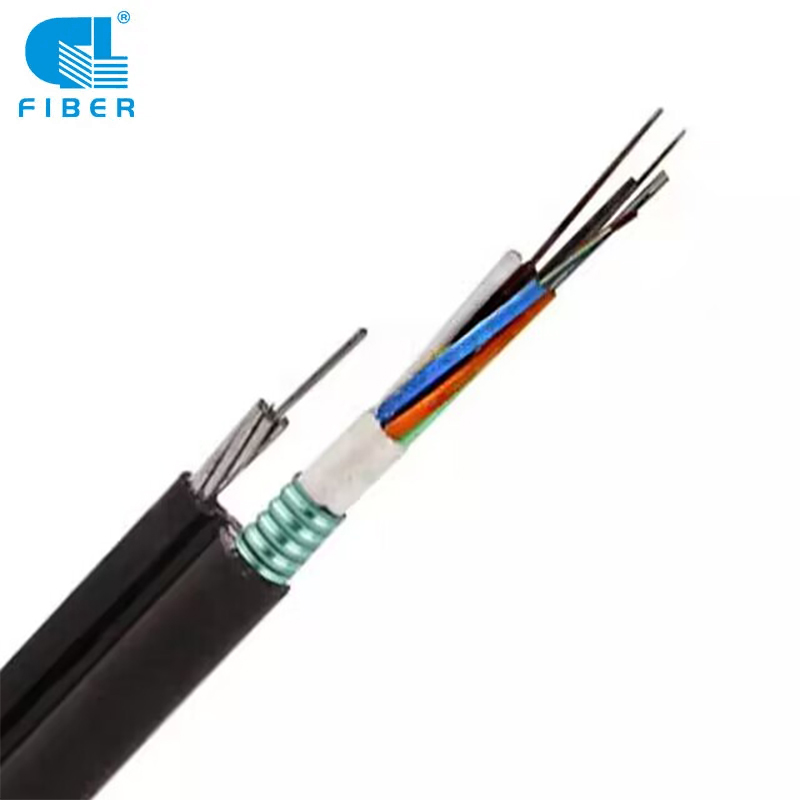

GYTC8S Joonis 8 Teraslindiga kaabel

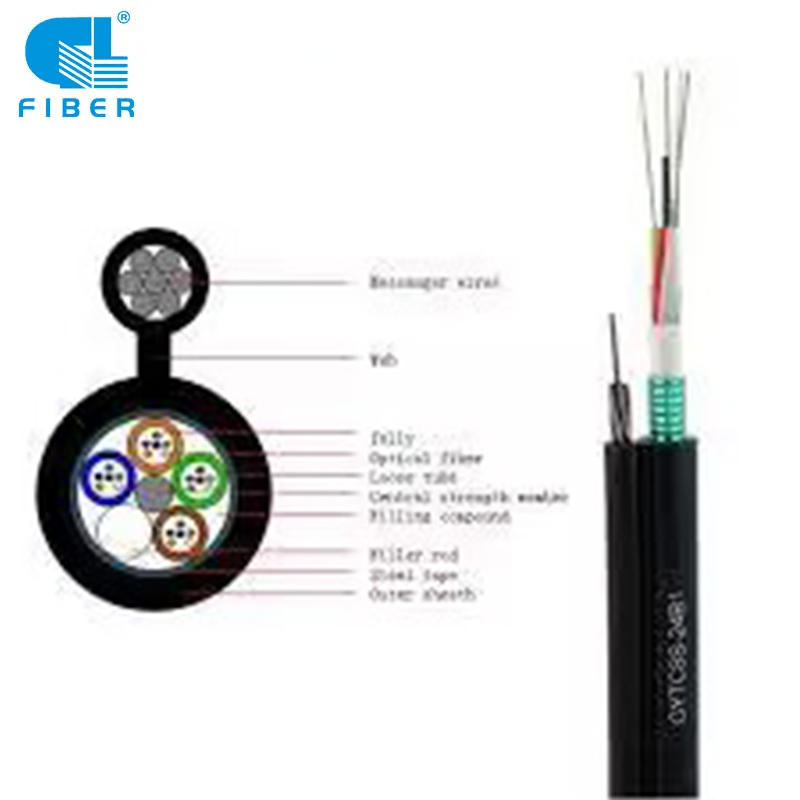

GYTC8S kaablis on ühemoodilised/mitmemoodilised kiud paigutatud lahtistesse torudesse, samas kui lahtised torud keerduvad kokku ümber metallilise keskse tugevuselemendi kompaktseks ja ümmarguseks kaablisüdamikuks ning vett blokeerivad materjalid jaotatakse selle vahedesse. Pärast seda, kui kaabli südamiku ümber on rakendatud PSP, täiendatakse seda kaabliosa koos keerdunud juhtmetega kui tugiosa PE ümbrisega, et saada joonis 8 struktuur.

Toote nimi:Joonis-8 Teraslindiga kaabel

Kaabli tüüp:GYTC8S

Rakendus: Isemajandav antenn

1. Suure jõudlusega optilise võrgu töö.
2. Kiired optilised marsruudid hoonetes (FTTX).
3. Igat tüüpi kiudkaablid erineva struktuuriga.

Standardid:
Järgige alust YD/T 901-2009 ja IEC 60794-1

Saatke meile e-kiri Avage rakendus Whats

Kirjeldus

Spetsifikatsioon

Pakend ja saatmine

Tehasenäitus

Jäta oma tagasiside

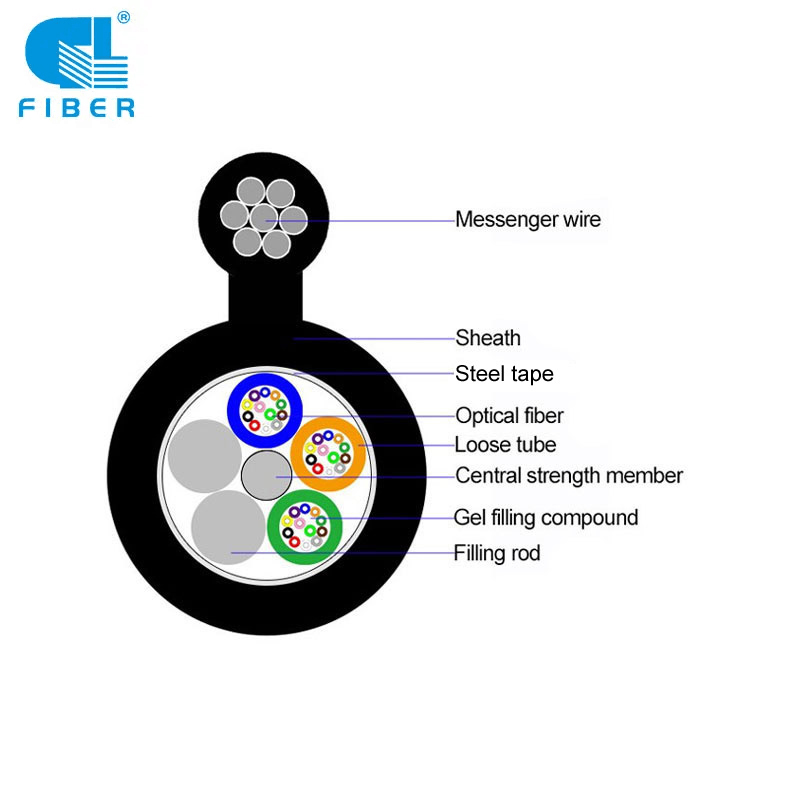

Struktuuri projekteerimine

Rakendus: Isemajandav antenn

1. Suure jõudlusega optilise võrgu töö.
2. Kiired optilised marsruudid hoonetes (FTTX).
3. Igat tüüpi kiudkaablid erineva struktuuriga.

Temperatuurivahemik

Tööaeg: -40 ℃ kuni +70 ℃ Säilitamine: -40 ℃ kuni +70 ℃

Iseloomulik

1 ， Suurepärane mehaaniline ja temperatuuri jõudlus. 2，Kiudude kriitiline kaitse.

Standardid

Järgige alust YD/T 901-2009 ja IEC 60794-1

Optilised omadused

G.652	G.655	50/125 μm	62,5/125μm
Sumbumine(+20 ℃)	@ 850 nm			≤3,0 dB/km	≤3,0 dB/km
	@ 1300 nm			≤1,0 dB/km	≤1,0 dB/km
	@1310nm	≤0,36 dB/km	≤0,40 dB/km
	@ 1550 nm	≤0,22 dB/km	≤0,23 dB/km
Ribalaius (klass A)	@ 850 nm			≥500 MHz·km	≥200 MHz·km
Ribalaius (klass A)	@ 1300 nm			≥1000 MHz·km	≥600 MHz·km
Numbriline ava				0,200±0,015NA	0,275±0,015NA
Kaabli läbilõike lainepikkus		≤1260nm	≤1480nm

Tehniline parameeter

Kiudude arv	Kaabli läbimõõt (mm)	Trossi kaal (kg/km)	Pinge (N)		purustamine (N/100 mm)		Painderaadius (mm)
Kiudude arv	Kaabli läbimõõt (mm)	Trossi kaal (kg/km)	Pikaajaline	Lühiajaline	Pikaajaline	Lühiajaline	staatiline	Dünaamiline
2-30	9,5*19,1	160,0	2000	6000	300	1000	10D	20D
32-36	10,1*19,7	170,0	2000	6000	300	1000	10D	20D
38-60	10,8*20,4	180,0	2000	6000	300	1000	10D	20D
62-72	12,4*22,0	195,0	2000	6000	300	1000	10D	20D
74-96	13,1*22,7	222,0	2000	6000	300	1000	10D	20D
78-120	15,7*22,3	238,0	2000	6000	300	1000	10D	20D
122-144	15,5*25,1	273,0	2000	6000	300	1000	10D	20D

Märgitud
1，Tabelis on loetletud ainult osa joonisel-8 kujutatud optilistest kaablitest. Teiste spetsifikatsioonidega kaableid saab küsida.
2 ， Kaableid saab tarnida mitmesuguste ühe- või mitmemoodiliste kiududega.
3 ， Soovi korral on saadaval spetsiaalselt kavandatud kaabli struktuur.

Pakendi üksikasjad
1-5 km rulli kohta. Pakitud terastrumliga. Muu pakend saadaval vastavalt kliendi soovile.

Kattemärk
Järgmine trükk (valge kuuma fooliumi taane) rakendatakse 1-meetriste intervallidega.

Kirjutage oma sõnum siia ja saatke see meile

Struktuuri projekteerimine

Rakendus: Isemajandav antenn

1. Suure jõudlusega optilise võrgu töö.
2. Kiired optilised marsruudid hoonetes (FTTX).
3. Igat tüüpi kiudkaablid erineva struktuuriga.

Temperatuurivahemik

Tööaeg: -40 ℃ kuni +70 ℃ Säilitamine: -40 ℃ kuni +70 ℃

Iseloomulik

1 ， Suurepärane mehaaniline ja temperatuuri jõudlus. 2，Kiudude kriitiline kaitse.

Standardid

Järgige alust YD/T 901-2009 ja IEC 60794-1

Optilised omadused

G.652	G.655	50/125 μm	62,5/125μm
Sumbumine(+20 ℃)	@ 850 nm			≤3,0 dB/km	≤3,0 dB/km
	@ 1300 nm			≤1,0 dB/km	≤1,0 dB/km
	@1310nm	≤0,36 dB/km	≤0,40 dB/km
	@ 1550 nm	≤0,22 dB/km	≤0,23 dB/km
Ribalaius (klass A)	@ 850 nm			≥500 MHz·km	≥200 MHz·km
Ribalaius (klass A)	@ 1300 nm			≥1000 MHz·km	≥600 MHz·km
Numbriline ava				0,200±0,015NA	0,275±0,015NA
Kaabli läbilõike lainepikkus		≤1260nm	≤1480nm

Tehniline parameeter

Kiudude arv	Kaabli läbimõõt (mm)	Trossi kaal (kg/km)	Pinge (N)		purustamine (N/100 mm)		Painderaadius (mm)
Kiudude arv	Kaabli läbimõõt (mm)	Trossi kaal (kg/km)	Pikaajaline	Lühiajaline	Pikaajaline	Lühiajaline	staatiline	Dünaamiline
2-30	9,5*19,1	160,0	2000	6000	300	1000	10D	20D
32-36	10,1*19,7	170,0	2000	6000	300	1000	10D	20D
38-60	10,8*20,4	180,0	2000	6000	300	1000	10D	20D
62-72	12,4*22,0	195,0	2000	6000	300	1000	10D	20D
74-96	13,1*22,7	222,0	2000	6000	300	1000	10D	20D
78-120	15,7*22,3	238,0	2000	6000	300	1000	10D	20D
122-144	15,5*25,1	273,0	2000	6000	300	1000	10D	20D

Pakendi üksikasjad
1-5 km rulli kohta. Pakitud terastrumliga. Muu pakend saadaval vastavalt kliendi soovile.

Kattemärk
Järgmine trükk (valge kuuma fooliumi taane) rakendatakse 1-meetriste intervallidega.

Pakkematerjal:

Tagastamatu puidust trummel.
Kiudoptiliste kaablite mõlemad otsad on kindlalt trumli külge kinnitatud ja niiskuse sissepääsu vältimiseks suletud kahaneva korgiga.
• Iga üksik kaabli pikkus tuleb kerida fumigeeritud puittrumlile
• Kaetud plastikust puhverplaadiga
• Tihendatud tugevate puitlattidega
• Katsetamiseks reserveeritakse vähemalt 1 m kaabli sisemist otsa.
• Trumli pikkus: standardne trumli pikkus on 3，000m±2%;

Kaabli printimine:

Kaabli pikkuse järjekorranumber märgitakse kaabli väliskestale 1 meetri ± 1% intervalliga.

Kaabli väliskestale tuleb umbes 1 meetri järel märkida järgmine teave.

1. Kaabli tüüp ja optilise kiu arv
2. Tootja nimi
3. Tootmiskuu ja aasta
4. Kaabli pikkus

Trumli märgistus:

Iga puittrumli iga külg peab olema püsivalt märgistatud vähemalt 2,5–3 cm kõrguse kirjaga järgmisega:

1. Tootja nimi ja logo
2. Kaabli pikkus
3.Kiudkaabli tüübidja kiudude arvjne
4. Rollway
5. Bruto- ja netokaal

Port:
Shanghai/Guangzhou/Shenzhen

Juhtimisaeg:

Kogus (KM)	1-300	≥300
Hinnanguline aeg (päevad)	15	Et olla kiidetud!

Märkus. Pakkimisstandard ja ülaltoodud üksikasjad on hinnangulised ning lõplik suurus ja kaal kinnitatakse enne saatmist.

Märkus: Kaablid on pakitud karpi, keritud bakeliidist ja terasest trumlile. Transpordi ajal tuleb kasutada õigeid tööriistu, et vältida pakendi kahjustamist ja hõlpsat käsitsemist. Kaableid tuleb kaitsta niiskuse eest, hoida eemal kõrgete temperatuuride ja tulesädemete eest, kaitsta liigse painde ja muljumise eest, kaitsta mehaanilise pinge ja kahjustuste eest.
