Câble optique anti-rongeur GYFTY33

La conception du câble à fibre optique GYFTY33 en double ruban blindé en acier offre des performances mécaniques plus élevées en termes de tension de traction et de résistance à l'écrasement. Conception à double gaine à double armure également avec une excellente protection anti-rongeurs. Fil double bloc d'eau et ruban adhésif autour de l'âme du câble offrant de bonnes performances en matière d'étanchéité.

Il est blindé de fil d'acier galvanisé et à double gaine. La quantité de fibre optique est de 2 à 144, les tissus mous, la conception conviviale et le type de fibre peut être monomode ou multimode selon les exigences des clients. La construction du câble peut être blindée en fil d'acier simple ou blindée en fil d'acier double pour différentes charges de traction.

Application : ce câble robuste et robuste est idéal pour tous les environnements externes, y compris l'enfouissement direct, les tunnels et les conduits robustes. Résistant à l'eau, résistant aux rongeurs, ignifuge.

Envoyez-nous un e-mail Ouvrez quelle est l'application

Description

Spécification

Emballage et expédition

Exposition d'usine

Laissez vos commentaires

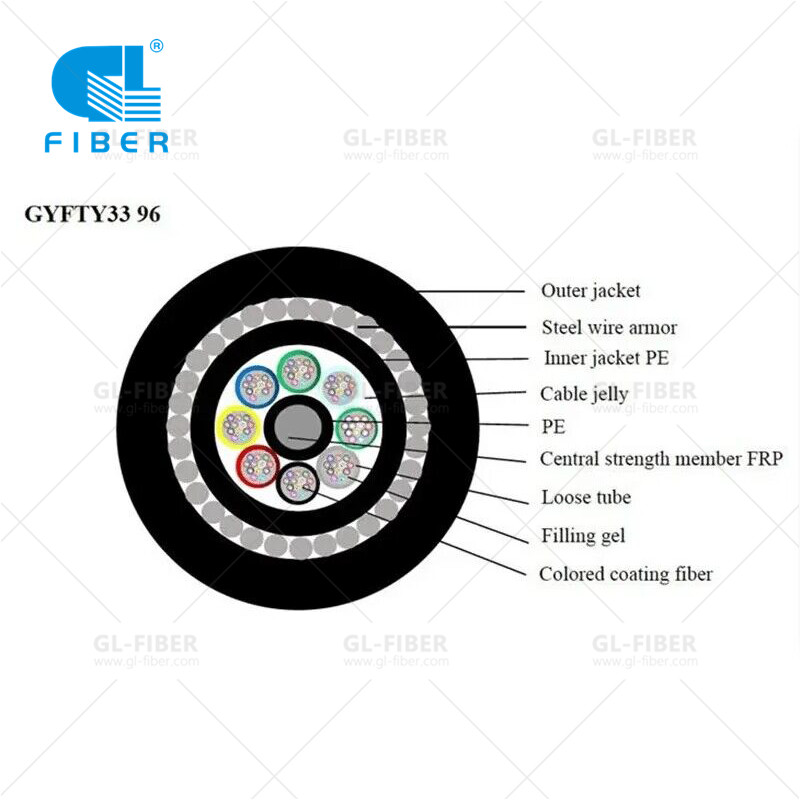

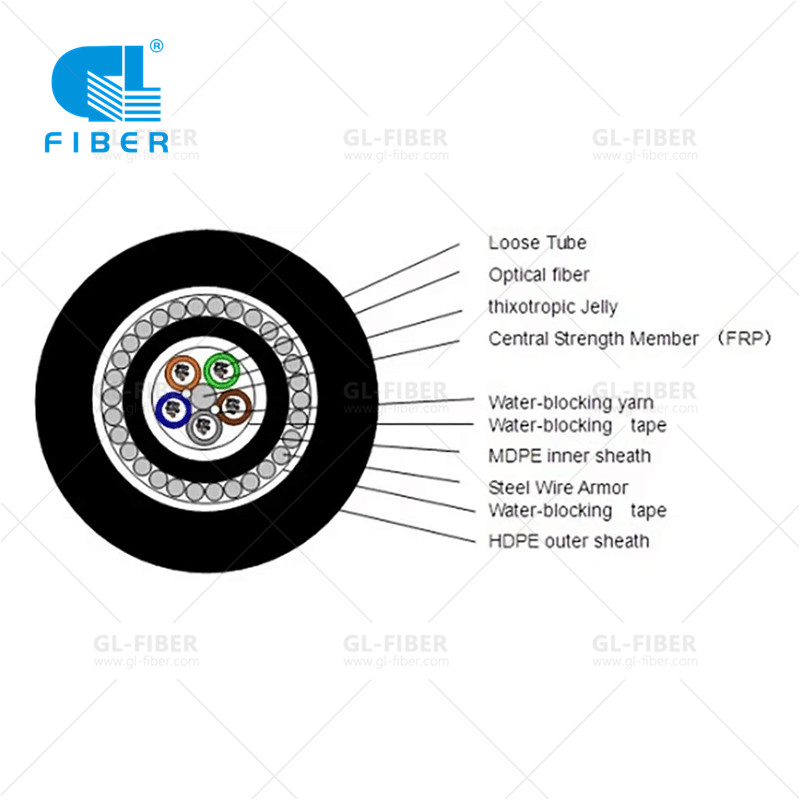

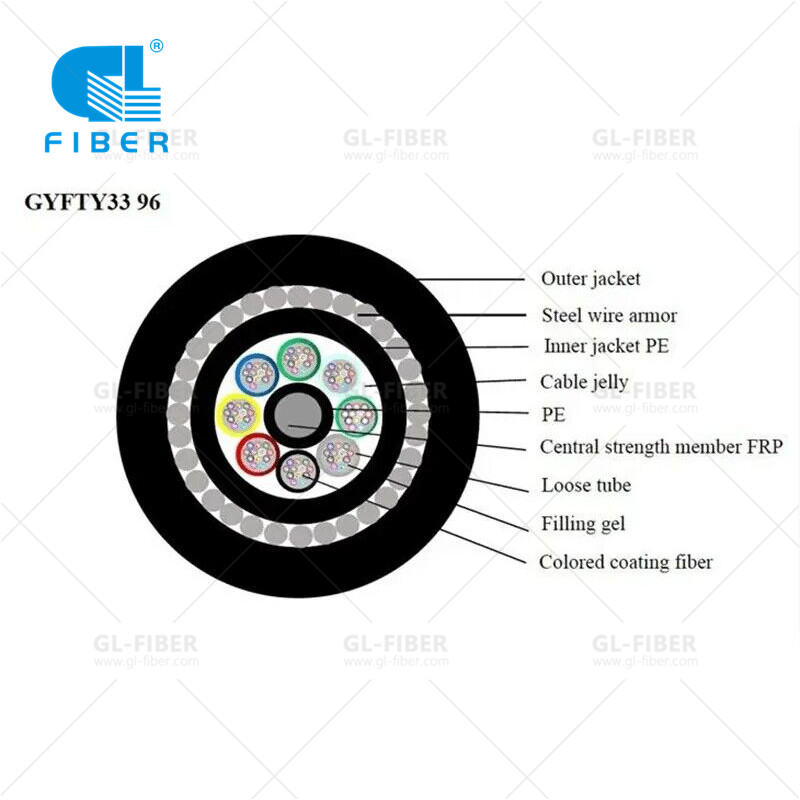

Conception des structures :

Caractéristiques principales :
●Excellentes performances mécaniques et thermiques garanties par la surlongueur précise des fibres
●Protection critique des fibres,
● Excellente résistance à l'écrasement et flexibilité
●Les mesures suivantes sont prises pour garantir les performances de blocage de l'eau du câble :
- Fil d'acier unique utilisé comme élément de renforcement central
- Composé de remplissage spécial bloquant l'eau dans le tube libre.
Barrière contre l'humidité PSP
- Fil bloquant l'eau et ruban de matériau gonflable à l'eau double preuve de l'eau

Paramètre technique du câble :

Noyau de fibre	8	12	16	24	32	48	60	72	96	144
Pas de tube lâche.	1	2	2	4	4	4	6	6	8	12/0
Pas de remplissage	4	3	3	1	1	1	0	0	0	0
Nombre de fibres par tube	8	6	8	6	8	12	10	12	12	12
Matériau du tube lâche	PBT
Armature centrale Fil d'acier	Fil d'acier
Gaine extérieure	PE
Diamètre extérieur du câble mm	12	12	12	12	12	12	12,5	12,5	14.5	14.5
Poids du câble kg/km	155	155	155	155	155	155	190	210	235	255
Plage de température de fonctionnement	-40 ℃ à + 70 ℃
Plage de température d'installation	-40 ℃ à + 70 ℃
Plage de température de transport et de stockage	-40 ℃ à + 70 ℃
Charge de traction admissible (N)	Court terme : 4 000 Long terme : 3 000
Résistance à l'écrasement	Court terme 3000 N/100mm Long terme :1000N/100MM
Rayon de courbure d'installation minimal	20 x DE
Rayon de courbure de fonctionnement minimal	10 x DE

Diamètre du champ de mode à 1310 nm		8,7-9,5 maman

Diamètre du champ de mode à 1 550 nm		9,8-10,8 maman

Diamètre du bardage		125,0 ±± 0,7 mm

Erreur de concentricité noyau/gaine		0,6 um
Non-circularité du revêtement		1,0 %
Profil d'indice de réfraction		Étape
Conception		Bardage assorti
Matériau de revêtement primaire		Acrylique durcissable aux UV
Revêtement primaire Diamètre		235-250um
Caractéristiques optiques
Atténuation	@ 1310 nm	£ 0,36 dB/km (câblage)
Atténuation	@ 1383 ± 3 nm	£ 0,34 dB/km
	@ 1550 nm	£ 0,22 dB/km (câblage)
Dispersion	@ 1288 ~ 1339 nm	£ 3,5 ch/nm×km
Dispersion	@ 1550 nm	18 £ ch/nm×km
	@ 1550 nm	18 £ ch/nm×km

Longueur d'onde à dispersion nulle		1 300 – 1 324 nm
Pente de dispersion à une longueur d'onde de dispersion nulle		£ 0,092 ch/nm2×km
Longueur d'onde de coupure du câble (cc)		£ 1260 milles marins
Valeur du lien de dispersion du mode de polarisation		£ 0,2 ch/√km
Caractéristiques mécaniques
Niveau de contrainte de preuve		≥0,69 GPa
L'augmentation de la perte de 100 tours de fibre enroulée de manière lâche avec		0,05 dB (à 1 550 nm)
rayon de 25 mm
Indice de réfraction de groupe effectif Neff		1,466 (à 1310 nm)
Indice de réfraction de groupe effectif Neff		1,467 (à 1550 nm)

Remarques :

1. Composé de gelée d'inondation par défaut
2. Les paramètres techniques pertinents peuvent être ajustés en fonction des demandes des clients ;
3. La voie d'eau du bloc peut être ajustée en fonction des demandes des clients ;
4. La conception résistante aux flammes, anti-rongeurs et câble résistant aux termites selon les demandes des clients.

Comment garantir la qualité et les performances de votre câble fibre optique ?

Nous contrôlons la qualité des produits depuis la matière première jusqu'aux produits de finition. Toutes les matières premières doivent être testées pour correspondre à la norme Rohs lorsqu'elles arrivent à notre fabrication. Nous contrôlons la qualité pendant le processus de production grâce à une technologie et des équipements de pointe. Nous testons les produits finis selon la norme de test. Approuvé par diverses institutions professionnelles de produits d'optique et de communication, GL effectue également divers tests en interne dans son propre laboratoire et centre de tests. Nous effectuons également des tests avec un accord spécial avec le Centre de surveillance et d'inspection des produits de communication optique du ministère chinois de la qualité (QSICO).

Contrôle qualité - Équipement de test et norme :

Retour:Afin de répondre aux normes de qualité les plus élevées au monde, nous surveillons en permanence les commentaires de nos clients. Pour commentaires et suggestions, veuillez nous contacter, Email:[email protégé].

Écrivez votre message ici et envoyez-le-nous

Spécification de la fibre optique :

(Article)		Unité	Spécification	Spécification	Spécification	Spécification
(Article)		Unité	G.657A1	G.657A2	G.652D	G.655
Diamètre du champ de mode	1310 nm	mm	8,6-9,5 ± 0,4	8,6-9,5 ± 0,4	9,2 ± 0,4	9,6 ± 0,4 μm
Diamètre du bardage		mm	125,0 ± 0,7	125,0 ± 0,7	125,0 ± 1	125 ±0,7 μm
Non-circularité du revêtement		%	1,0 £	1,0 £	1,0 £	1,0 £
Erreur de concentricité noyau/gaine		mm	0,5 £	0,5 £	0,5 £	0,5 £
Diamètre du revêtement		mm	245 ± 5	245 ± 5	242 ± 7	242 ± 7
Erreur de concentricité revêtement/bardage		mm	12 £	12 £	12 £	12 £
Longueur d'onde de coupure du câble		nm	1260 £	1260 £	1260 £	1260 £
Coefficient d'atténuation	1310 nm	dB/km	0,36 £	0,36 £	0,35 £	0,35 £
Coefficient d'atténuation	1550 nm	dB/km	0,22 £	0,22 £	0,22 £	0,22 £
1 allumer 10 ± 0,5 mm de diamètre. Mandrin	1550 nm	dB/km	0,75 £	0,5 £	-	-
1 allumer 10 ± 0,5 mm de diamètre. Mandrin	1625 nm	dB/km	1,5 £	1,0 £	-	-
Niveau de contrainte de preuve		kpsi	≥100	≥100	≥100	≥100

(Article)		Unité	Spécification	Spécification	Spécification	Spécification
(Article)		Unité	OM1	OM2	OM3	OM4
Diamètre du champ de mode	1310 nm	mm	62,5 ± 2,5	50 ± 2,5	50 ± 2,5	50 ± 2,5
Diamètre du champ de mode	1550 nm	mm	125,0 ± 1,0	125,0 ± 1,0	125,0 ± 1,0	125,0 ± 1,0
Diamètre du bardage		mm	1,0 £	1,0 £	1,0 £	1,0 £
Non-circularité du revêtement		%	1,5 £	1,5 £	1,5 £	1,5 £
Erreur de concentricité noyau/gaine		mm	245 ± 10	245 ± 10	245 ± 10	245 ± 10
Diamètre du revêtement		mm	12 £	12 £	12 £	12 £
Erreur de concentricité revêtement/bardage		mm	≥160	≥ 500	≥ 1500	≥ 3500
Longueur d'onde de coupure du câble		nm	≥ 500	≥ 500	≥ 500	≥ 500
Coefficient d'atténuation	1310 nm	dB/km	3,5 £	3,5 £	3,5 £	3,5 £
Coefficient d'atténuation	1550 nm	dB/km	1,5 £	1,5 £	1,5 £	1,5 £
Niveau de contrainte de preuve		kpsi	≥100	≥100	≥100	≥100

Matériel d'emballage :

Fût en bois non retournable.
Les deux extrémités des câbles à fibres optiques sont solidement fixées au tambour et scellées avec un capuchon rétractable pour empêcher la pénétration de l'humidité.
• Chaque longueur de câble doit être enroulée sur un tambour en bois fumigé.
• Recouvert d'une feuille tampon en plastique
• Scellé par de solides lattes en bois
• Au moins 1 m d'extrémité intérieure du câble sera réservé aux tests.
• Longueur du tambour : La longueur standard du tambour est de 3 000 m ± 2 % ;

Impression de câbles :

Le numéro séquentiel de la longueur du câble doit être marqué sur la gaine extérieure du câble à un intervalle de 1 mètre ± 1 %.

Les informations suivantes doivent être marquées sur la gaine extérieure du câble à un intervalle d'environ 1 mètre.

1. Type de câble et nombre de fibres optiques
2. Nom du fabricant
3. Mois et année de fabrication
4. Longueur du câble

Marquage du fût :

Chaque côté de chaque fût en bois doit être marqué de manière permanente en lettres d'au moins 2,5 à 3 cm de hauteur avec les éléments suivants :

1. Nom et logo du fabricant
2. Longueur du câble
3.Types de câbles à fibreset nombre de fibres,etc
4. Voie roulante
5. Poids brut et net

Port:
Shanghai/Guangzhou/Shenzhen

Délai de mise en œuvre:

Quantité (KM)	1-300	≥300
Heure estimée (jours)	15	A négocier !

Remarque : la norme d'emballage et les détails ci-dessus sont estimés et la taille et le poids finaux doivent être confirmés avant l'expédition.

Remarque : Les câbles sont emballés dans un carton, enroulés sur un tambour en bakélite et en acier. Pendant le transport, les bons outils doivent être utilisés pour éviter d'endommager le colis et pour le manipuler facilement. Les câbles doivent être protégés de l'humidité, tenus à l'écart des températures élevées et des étincelles de feu, protégés de la flexion excessive et de l'écrasement, protégés des contraintes mécaniques et des dommages.

Usine de câbles optiques

En 2004, GL FIBER a créé l'usine pour produire des produits de câbles optiques, produisant principalement des câbles de dérivation, des câbles optiques extérieurs, etc.

GL Fiber dispose désormais de 18 ensembles d'équipements de coloration, 10 ensembles d'équipements de revêtement plastique secondaire, 15 ensembles d'équipements de torsion de couche SZ, 16 ensembles d'équipements de gainage, 8 ensembles d'équipements de production de câbles de dérivation FTTH, 20 ensembles d'équipements de câbles optiques OPGW et 1 équipement de mise en parallèle et de nombreux autres équipements auxiliaires de production. À l'heure actuelle, la capacité de production annuelle de câbles optiques atteint 12 millions de cœurs-km (capacité de production quotidienne moyenne de 45 000 cœurs-km et les types de câbles peuvent atteindre 1 500 km). Nos usines peuvent produire différents types de câbles optiques intérieurs et extérieurs (tels que ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, micro-câble soufflé à l'air, etc.). la capacité de production quotidienne des câbles courants peut atteindre 1 500 km/jour, la capacité de production quotidienne des câbles de dérivation peut atteindre un maximum de 1 500 km/jour. 1200 km/jour, et la capacité de production quotidienne d'OPGW peut atteindre 200 km/jour.
