Le câble soufflé par air possède une résistance à la traction et une flexibilité élevées dans des tailles de câble compactes. En même temps, il offre une excellente transmission optique et des performances physiques excellentes. Les câbles micro-soufflés sont conçus pour être utilisésavec le système Microduct et installé à l'aide d'une souffleuse pour les installations longues. Il est construit de fibres à l'intérieur de plusieurs tubes lâches remplis de gel allant de 12 câbles à 576 fibres.

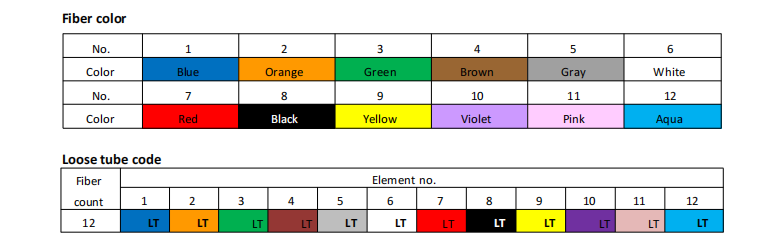

Identification par couleur du tube libre et de la fibre
Caractéristique de la fibre optique
| Article | Spécification |
| Type de fibre | G.652D |
| Atténuation | |
| @ 1310 nm | ≤0,36 dB/km |
| @ 1383 nm | ≤0,35 dB/km |
| @ 1550 nm | ≤0,22 dB/km |
| @ 1625 nm | ≤ 0,30 dB/km |
| Longueur d'onde de coupure du câble (λcc) | ≤1260 nm |
| Longueur d'onde à dispersion nulle (nm) | 1 300 ~ 1 324 nm |
| Pente de dispersion nulle | ≤0,092 ps/(nm2.km) |
| Dispersion chromatique | |
| @ 1288 ~ 1339 nm | ≤3,5 ps/(nm. km) |
| @ 1550 nm | ≤18 ps/(nm.km) |
| @ 1625 nm | ≤22 ps/(nm. km) |
| PMDQ | ≤0,2 ch/km1/2 |
| Diamètre du champ de mode à 1310 nm | 9,2 ± 0,4 um |
| Erreur de concentricité du noyau | ≤0,6 um |
| Diamètre du revêtement | 125,0 ± 0,7 um |
| Non-circularité du revêtement | ≤1,0% |
| Diamètre du revêtement | 245 ± 10 um |
| Test de preuve | 100 kpsi (=0,69 Gpa), 1 % |
Caractéristiques techniques
| Taper | DO(mm) | Poids(kg/km) | Résistance à la tractionLong/court terme （N） | ÉcraserLong/court terme(N/100 mm) | Nombre de tubes/fibrecompter par tube |
|---|---|---|---|---|---|
| GCYFY-12B1.3 | 4.5 | 16 | 0,3G/1,0G | 150/500 | 2/6 |
| GCYFY-24B1.3 | 4.5 | 16 | 0,3G/1,0G | 150/500 | 4/6 |
| GCYFY-36B1.3 | 4.5 | 16 | 0,3G/1,0G | 150/500 | 6/6 |
| GCYFY-24B1.3 | 5.4 | 26 | 0,3G/1,0G | 150/500 | 2/12 |
| GCYFY-48B1.3 | 5.4 | 26 | 0,3G/1,0G | 150/500 | 4/12 |
| GCYFY-72B1.3 | 5.4 | 26 | 0,3G/1,0G | 150/500 | 6/12 |
| GCYFY-96B1.3 | 6.1 | 33 | 0,3G/1,0G | 150/500 | 8/12 |
| GCYFY-144B1.3 | 7.9 | 52 | 0,3G/1,0G | 150/500 | 12/12 |
| GCYFY-192B1.3 | 7.9 | 52 | 0,3G/1,0G | 150/500 | 16/12 |
| GCYFY-216B1.3 | 7.9 | 52 | 0,3G/1,0G | 150/500 | 18/12 |
| GCYFY-288B1.3 | 9.3 | 80 | 0,3G/1,0G | 150/500 | 24/12 |
| GCYFY-144B1.3 | 7.3 | 42 | 0,3G/1,0G | 150/500 | 24/06 |
| GCYFY-192B1.3 | 8.8 | 76 | 0,3G/1,0G | 150/500 | 8/24 |
| GCYFY-288B1.3 | 11.4 | 110 | 0,3G/1,0G | 150/500 | 24/12 |
| GCYFY-432B1.3 | 11.4 | 105 | 0,3G/1,0G | 150/500 | 18/24 |
| GCYFY-576B1.3 | 13.4 | 140 | 0,3G/1,0G | 150/500 | 24/24 |
Remarque : G est le poids du câble optique par km.
Exigences des tests
Approuvé par diverses institutions professionnelles de produits d'optique et de communication, GL FIBER effectue également divers tests en interne dans son propre laboratoire et centre de tests. Nous effectuons également des tests avec un accord spécial avec le Centre de surveillance et d'inspection des produits de communication optique (QSICO) du ministère chinois de la qualité. GL FIBER possède la technologie nécessaire pour maintenir la perte d'atténuation des fibres dans les normes de l'industrie.
Le câble est conforme à la norme de câble applicable et aux exigences du client.
Emballage et marquage
1. Chaque longueur de câble doit être enroulée sur un tambour en bois
2. Recouvert d'une feuille tampon en plastique
3. Scellé par de solides lattes en bois
4. Au moins 1 m d'extrémité intérieure du câble sera réservé aux tests.
Longueur du tambour : La longueur standard du tambour est de 2 000 m ± 2 % ; ou 3KM ou 4km
Marquage du tambour : peut selon les exigences de la spécification technique
Nom du fabricant ;
Année et mois de fabrication
Rouler --- flèche de direction ;
Longueur du tambour ;
Poids brut/net ;
