Paramètres techniques du câble à fibre ADSS à noyau 6/12/24/36/48/72

GL Fiber fournit des raccords matériels pour une installation avec un câble fibre ADSS supportant le poteau. Le câble à l'intérieur du tube multi-lâche rempli d'un composé de remplissage résistant à l'eau ou d'une conception pour l'eau bloquée avec un matériau bloquant l'eau à l'intérieur du câble. La hauteur du câble est tendue par des fils d'aramide et une tige de renforcement FRP à l'intérieur. Gaine extérieure en PEHD. Bien entendu, il existe de nombreuses spécifications pour les câbles à fibre ADSS. Jetons un bref coup d'œil au câble ADSS d'une portée de 120 m. Voici les détails spécifiques des paramètres :

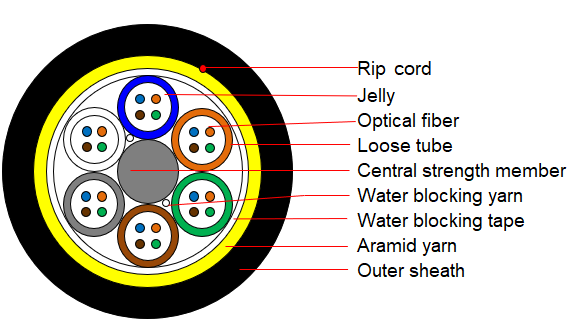

1. Conception des sections de câble :

2. Spécification du câble

2.1 Introduction
Construction en tubes lâches, tubes remplis de gelée, éléments (tubes et tiges de remplissage) disposés autour d'un élément de renfort central non métallique, fils de polyester utilisés pour lier l'âme du câble, ruban bloquant l'eau entourant l'âme du câble, fils d'aramide renforcés et gaine extérieure en PE.
2.2 Code couleur des fibres
La couleur des fibres dans chaque tube commence à partir du bleu n°1.
1 2 3 4
Bleu Orange Vert Marron
2.3 Codes couleur pour tube libre
La couleur du tube commence à partir du bleu n°1.
1 2 3 4 5 6
Bleu Orange Vert Marron Gris Blanc
2.4 Structure et paramètres du câble
SN Article Valeur unitaire
1 Nombre de fibres compte 6/12/24
2 Nombre de fibres par tube compte 4
3 Nombre d'éléments compte 6
4 Épaisseur de la gaine extérieure (nom.) mm 1,7
5 Diamètre du câble（±5%） mm 10,8
6 Poids du câble（±10%） kg/km 85
7 Tension maximale admissible N 3000
8 Écrasement à court terme N/100mm 1000

2.1 Introduction

Construction en tubes lâches, tubes remplis de gelée, éléments (tubes et tiges de remplissage) disposés autour de l'élément de renfort central non métallique, fils de polyester utilisés pour lier l'âme du câble, eaublocagedu ruban adhésif a enveloppé l'âme du câble, du fil d'aramidesGaine extérieure renforcée et PE.

2.2 Code couleur des fibres

La couleur des fibres dans chaque tube commence à partir du numéro 1Blu.

2.3 Couleurcdes odes pourloosetubé

La couleur du tube commence à partir du n°1Blu.

2.4 Structure et paramètres du câble
