Stranded Loose Tube Air-blown Micro Cable (GCYFY)

GCYFY Stranded Loose Tube Air-blown Micro Cable Optyske fezels wurde ûnderbrocht yn losse buizen dy't binne makke fan hege-modulus plestik en fol mei tube filling compound. De buizen (en fillers) binne strâne om in net-metallysk sintrale sterktelid en omjûn mei droech wetterblokkearjend materiaal om in kabelkearn te foarmjen. In ekstreem tinne bûtenste PE sheath wurdt extruded bûten de kearn.

Produkt Namme:(GCYFY) Layered Stranded Air-blown Optical Kabel;

Fiber:G.G652D, G.657A1, G.657A2;

Fiber Core:12-576 Kearnen

Applikaasjes:
1. Lokaal gebiet netwurk
2. Subscriber netwurk systeem
3 · Fiber nei it hûs (FTTH)
4· Micro duct ynstallaasje

Stjoer e-mail nei ús Iepenje Whats App

Beskriuwing

Spesifikaasje

Pakket & Shipping

Fabryk Show

Lit jo feedback

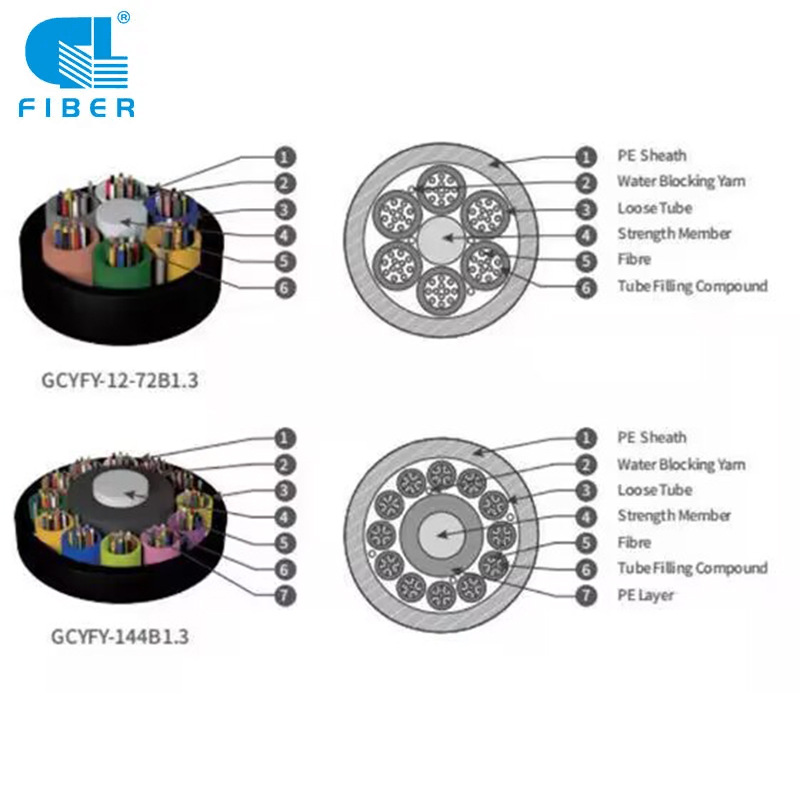

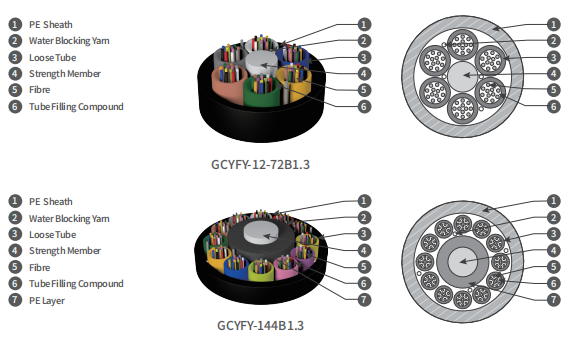

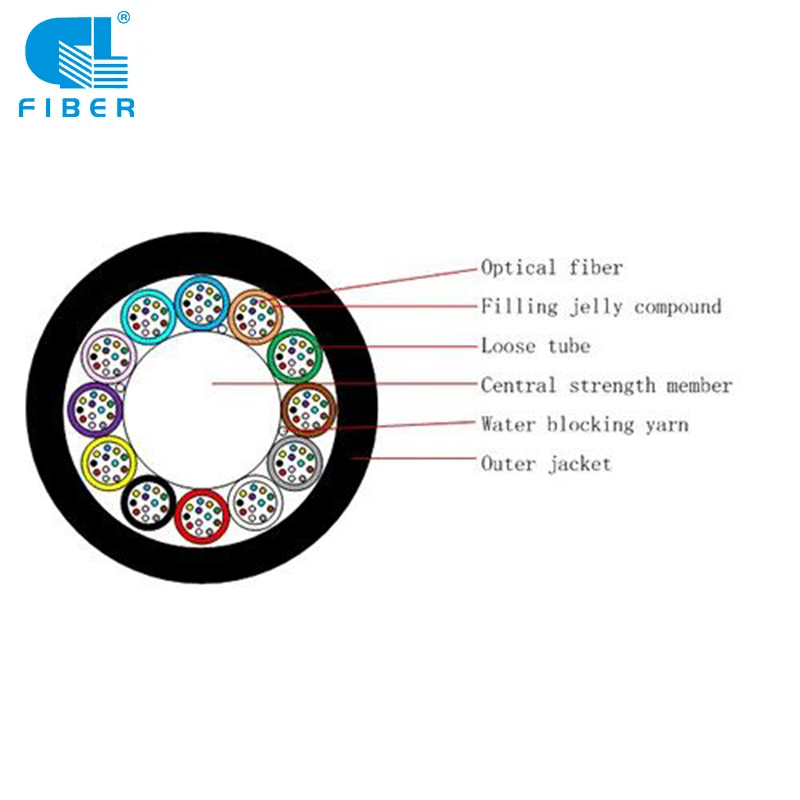

Struktuer:

Eigenskip:

Perfekte kabelstruktuer mei hege glêstriedichtens
Accurate fiber lingte balâns om stabile prestaasjes te garandearjen
Gjin gel yn kabelkearn foar wetterblokkearjen
Skedestruktuer ynnovaasje om blaasprestaasjes te ferbetterjen
Gruttere blaasôfstân
Fiber: G.G652D, G.657A1, G.657A2

Noarmen:

Behalven as oars spesifisearre yn dizze spesifikaasje, sille alle easken benammen yn oerienstimming wêze mei de folgjende standert spesifikaasjes.
Optyske glêstried: ITU-T G.652D, IEC 60794-2-50
Optyske kabel: IEC 60794-5, IEC60794-1-2

Spesifikaasje:

Fiber count (F)	Nominale diameter (mm)	Nominaal gewicht (kg/km)	Max tensile sterkte (N)	Temperatuer (℃)
12	5,2±0,1	25	500	-40 oant +70
24	5,2±0,1	25	500
36	5,2±0,1	25	500
48	5,2±0,1	25	500
60	5,2±0,1	25	500
72	5,2±0,1	25	500
96	6,1±0,1	35	1000
144	7,9±0,1	57	1200
192	7,9±0,1	55	500	-20 oant +70
216	7,9±0,1	55	500
288	9,4±0,1	78	1000

Blowing Test:

Fiber count (F)	Blaasmasine	Geskikt mikrodukt (mm)	Blaasôfstân yn 10/8 kanaal (m)	Blaasôfstân yn 12/10 kanaal (m)	Blaasôfstân yn 14/12 kanaal (m)
12 oan72	PLUMETTAZ PR-140 MiniJet-400 15 bar	10/8 of 12/10	1800	2300	/
96		10/8 of 12/10	1800	2300	/
144		12/10	/	1200	/
192 oant 216		12/10	/	1500	/
288		14/12	/	/	1500

Mechanyske prestaasjes:

Ûnderdiel	Testmetoade	Testresultaten		Oantsjutte Wearde
Spanning prestaasjes	IEC 60794-1-2-E1	Optyske fiber strain	Ekstra attenuaasje	Max. Treksterkte = Koarte termyn Allowable spanning ≈3 × (Lange termyn tastien Spanning)
		Koarte termyn: ≤0.3％ Lange termyn: ≤0.1％	Koarte termyn: <0.1 dB, omkearber; Lange termyn: ≤0.03 dB
Crush	IEC 60794-1-2-E3	Koarte termyn: <0.10 dB, omkearber; Lange termyn: ≤0.03 dB; De bûtenste skede hat gjin sichtbere crack.		Koarte termyn breekkracht = 800 N Lange termyn breekkracht = 400 N
Werhelle bûgen	IEC 60794-1-2-E6	Nei test, ≤0.03 dB; De bûtenste skede hat gjin sichtbere crack.		R=20 bûtenste Φ
				24-72: Buiglast = 50N
				96 ~ 144: Buiglast = 100N
				Buigtiden = 30
Torsion	IEC 60794-1-2-E7	Nei test, ≤0.03 dB; De bûtenste skede hat gjin sichtbere crack.		Torsion hoek = ± 180º
				24~72: Torsion load = 50N
				96 ~ 144: Torsion load = 100N
				Torsion tiden = 10
Kabel bocht	IEC 60794-1-2-E11A	Nei test kin de glêstried net brutsen wurde; De bûtenste skede hat gjin sichtbere crack.		R=20 bûtenste Φ 10 Beurten Syklustiden = 5
Alle optyske testen gongen troch by 1550 nm

Miljeuprestaasjes:

Ûnderdiel	Testmetoade	Testresultaten
Temperatuer cycling	IEC 60794-1-2-F1	Tastean ekstra demping (1550nm)
		G.652B	G.652D	G.655
		≤0.10 dB/km, omkearber;
Wetterpenetraasje	Wetterkolom: 1m, 1m kabel, Periode: 24 oeren	Gjin wetter lek troch it iepen ein fan kabel
Folgjende gearstalling flow	70 ℃, perioade: 24 oeren	Gjin gearstalde stream fan 'e kabel

Skriuw jo berjocht hjir en stjoer it nei ús

Eigenskip:

Perfekte kabelstruktuer mei hege glêstriedichtens
Accurate fiber lingte balâns om stabile prestaasjes te garandearjen
Gjin gel yn kabelkearn foar wetterblokkearjen
Skedestruktuer ynnovaasje om blaasprestaasjes te ferbetterjen
Gruttere blaasôfstân
Fiber: G.G652D, G.657A1, G.657A2

Noarmen:

Behalven as oars spesifisearre yn dizze spesifikaasje, sille alle easken benammen yn oerienstimming wêze mei de folgjende standert spesifikaasjes.
Optyske glêstried: ITU-T G.652D, IEC 60794-2-50
Optyske kabel: IEC 60794-5, IEC60794-1-2

Spesifikaasje:

Fiber count (F)	Nominale diameter (mm)	Nominaal gewicht (kg/km)	Max tensile sterkte (N)	Temperatuer (℃)
12	5,2±0,1	25	500	-40 oant +70
24	5,2±0,1	25	500
36	5,2±0,1	25	500
48	5,2±0,1	25	500
60	5,2±0,1	25	500
72	5,2±0,1	25	500
96	6,1±0,1	35	1000
144	7,9±0,1	57	1200
192	7,9±0,1	55	500	-20 oant +70
216	7,9±0,1	55	500
288	9,4±0,1	78	1000

Blowing Test:

Fiber count (F)	Blaasmasine	Geskikt mikrodukt (mm)	Blaasôfstân yn 10/8 kanaal (m)	Blaasôfstân yn 12/10 kanaal (m)	Blaasôfstân yn 14/12 kanaal (m)
12 oan72	PLUMETTAZ PR-140 MiniJet-400 15 bar	10/8 of 12/10	1800	2300	/
96		10/8 of 12/10	1800	2300	/
144		12/10	/	1200	/
192 oant 216		12/10	/	1500	/
288		14/12	/	/	1500

Mechanyske prestaasjes:

Ûnderdiel	Testmetoade	Testresultaten		Oantsjutte Wearde
Spanning prestaasjes	IEC 60794-1-2-E1	Optyske fiber strain	Ekstra attenuaasje	Max. Treksterkte = Koarte termyn Allowable spanning ≈3 × (Lange termyn tastien Spanning)
		Koarte termyn: ≤0.3％ Lange termyn: ≤0.1％	Koarte termyn: <0.1 dB, omkearber; Lange termyn: ≤0.03 dB
Crush	IEC 60794-1-2-E3	Koarte termyn: <0.10 dB, omkearber; Lange termyn: ≤0.03 dB; De bûtenste skede hat gjin sichtbere crack.		Koarte termyn breekkracht = 800 N Lange termyn breekkracht = 400 N
Werhelle bûgen	IEC 60794-1-2-E6	Nei test, ≤0.03 dB; De bûtenste skede hat gjin sichtbere crack.		R=20 bûtenste Φ
				24-72: Buiglast = 50N
				96 ~ 144: Buiglast = 100N
				Buigtiden = 30
Torsion	IEC 60794-1-2-E7	Nei test, ≤0.03 dB; De bûtenste skede hat gjin sichtbere crack.		Torsion hoek = ± 180º
				24~72: Torsion load = 50N
				96 ~ 144: Torsion load = 100N
				Torsion tiden = 10
Kabel bocht	IEC 60794-1-2-E11A	Nei test kin de glêstried net brutsen wurde; De bûtenste skede hat gjin sichtbere crack.		R=20 bûtenste Φ 10 Beurten Syklustiden = 5
Alle optyske testen gongen troch by 1550 nm

Miljeuprestaasjes:

Ûnderdiel	Testmetoade	Testresultaten
Temperatuer cycling	IEC 60794-1-2-F1	Tastean ekstra demping (1550nm)
		G.652B	G.652D	G.655
		≤0.10 dB/km, omkearber;
Wetterpenetraasje	Wetterkolom: 1m, 1m kabel, Periode: 24 oeren	Gjin wetter lek troch it iepen ein fan kabel
Folgjende gearstalling flow	70 ℃, perioade: 24 oeren	Gjin gearstalde stream fan 'e kabel

Packaging Details:

1-5 km per rol. Ynpakt troch stielen trommel. Oare ferpakking beskikber neffens klantfersyk.

Sheath Mark:

De folgjende printing (wite hjitte folie-ynspringing) wurdt tapast mei yntervallen fan 1 meter. in. Supplier: Guanglian of as klant fereaske; b. Standertkoade (Produkttype, Fibertype, Fibertelling); c. Jier fan produksje: 7 jier; d. Lengtemarkearring yn meters.

Haven:

Shanghai/Guangzhou/Shenzhen

Trochrintiid:

Hoeveelheid (KM)	1-300	≥300
Est.tiid (dagen)	15	Te begoaijen!

Noat:

De ferpakkingsstandert en details lykas hjirboppe wurde rûsd en definitive grutte en gewicht sille wurde befêstige foar ferstjoering. De kabels wurde ferpakt yn karton, opwikkele op Bakelite & stielen trommel. Tidens ferfier moatte juste ark wurde brûkt om skea oan it pakket te foarkommen en mei gemak te behanneljen. Kabels moatte wurde beskerme tsjin focht, hâlden fuort fan hege temperatuer en fjoer sparks, beskerme tsjin tefolle bûgen en crushing, beskerme tsjin meganyske stress en skea.

Optical Cable Factory

Yn 2004, GL FIBER fêstige it fabryk te produsearje optyske kabel produkten, benammen produsearje drop kabel, outdoor optyske kabel, ensfh

GL Fiber hawwe no 18 sets kleurapparatuer, 10 sets sekundêre plestik coating-apparatuer, 15 sets SZ-laach-draaiapparatuer, 16 sets mantelapparatuer, 8 sets FTTH drop-kabelproduksjeapparatuer, 20 sets OPGW optyske kabelapparatuer, en 1 parallelle apparatuer En in protte oare produksje helpapparatuer. Op it stuit berikt de jierlikse produksjekapasiteit fan optyske kabels 12 miljoen kearnkm (gemiddelde deistige produksjekapasiteit fan 45.000 kearnkm en soarten kabels kinne 1.500 km berikke). Us fabriken kinne ferskate soarten optyske kabels foar binnen en bûten produsearje (lykas ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, loft-blown mikro-kabel, ensfh.). de deistige produksjekapasiteit fan mienskiplike kabels kin 1500KM / dei berikke, de deistige produksjekapasiteit fan dropkabel kin maksimaal berikke. 1200km / day, en de deistige produksjekapasiteit fan OPGW kin 200KM / day berikke.
