GJPFXJH Miltiple 900um Cable de fibra óptica de caída para interiores 48 núcleos vaina LSZH ignífuga

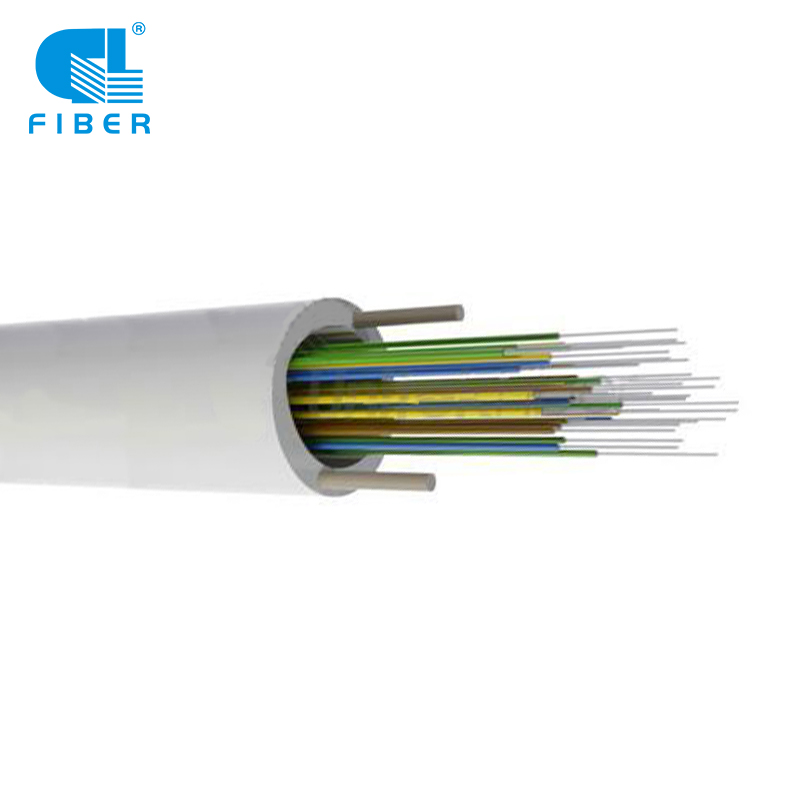

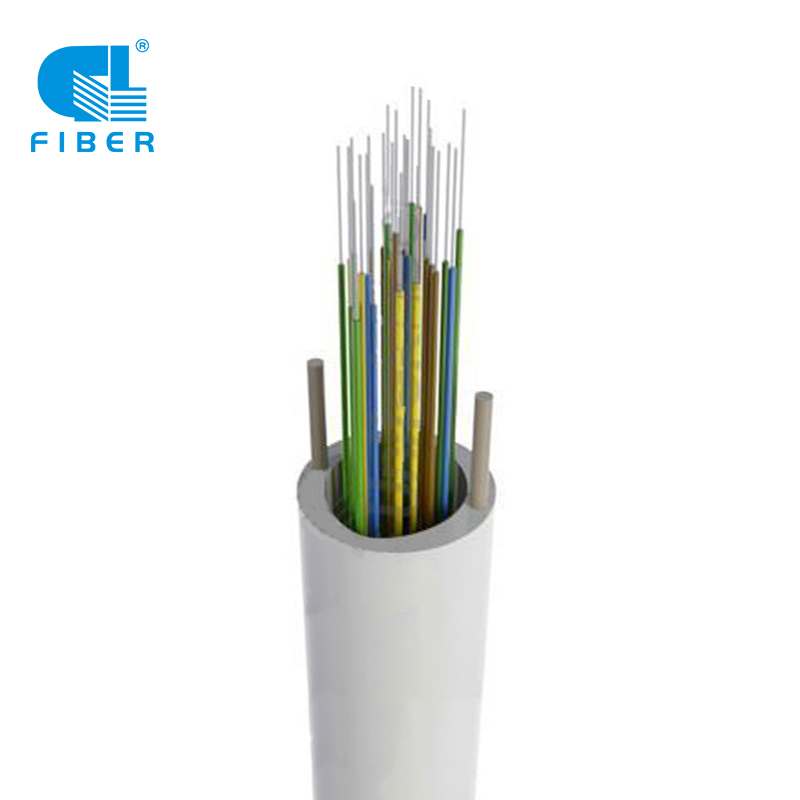

O cable de fibra óptica Micro Tube Indoor Outdoor Drop é un cable de fibra popular no mercado. O cable de fibra de caída usa varias fibras de tampón axustado ignífugos de 900um como medio de comunicación óptica, dous plásticos reforzados con fibra (FRP) paralelos colócanse nos dous lados como elemento de forza, despois o cable complétase cun LSZH ignífugo (pouco fume). , cero halóxenos, ignífugo).

Nome do produto:Cabo de fibra óptica de caída interior 48 núcleos LSZH Vaina ignífuga;

Tipo de fibra:G657A2

Aplicación:

Utilizado como cable de acceso a edificios no sistema de distribución de locais, especialmente usado en cableado de acceso aéreo interior ou exterior.
Adoptado á rede central;
rede de acceso, fibra ata o fogar;
Instalación de edificio a edificio;

Envíanos un correo electrónico Abre Whats App

Descrición

Especificación

Paquete e envío

Mostra de fábrica

Deixe o seu comentario

Características

Tipo de fibra: ITU-T-G652D, fibra G657A, fibra G657B
Ten un bo rendemento mecánico e ambiental
Rendemento de chama (ou non retardador de chama) para cumprir os requisitos da norma
Propiedades mecánicas e físicas da funda para cumprir os estándares relevantes Suave, flexible e cómodo
Bo deseño de estrutura, fácil de ramificar e empalmar
Tamaño pequeno e peso lixeiro, fácil de instalar
Funda LSZH que garante un bo rendemento ignífugo
Especialmente aplicable a cableado vertical en edificios

Aplicación

Utilizado como cable de acceso a edificios no sistema de distribución de locais, especialmente usado en cableado de acceso aéreo interior ou exterior.
Adoptado á rede central;
rede de acceso, fibra ata o fogar;
Instalación de edificio a edificio

Características de transmisión: G657A2

Características	Condicións	Valores especificados	Unidades
Características xeométricas
Diámetro de revestimento		125,0±0,7	µm
Non circularidade do revestimento		≤0,7	%
Diámetro de revestimento		242 ± 5	µm
Erro de concentricidade do revestimento/revestimento		<12	µm
Erro de concentricidade do núcleo/revestimento		≤0,5	µm
Curl		≥4	m
Características ópticas
Atenuación	1310 nm	≤0,4	dB/km
	1383 nm	≤0,4	dB/km
	1490 nm	≤0,3	dB/km
	1550 nm	≤0,3	dB/km
	1625 nm	≤0,3	dB/km
Atenuación vs. lonxitude de onda máx. Unha diferenza	1285 ~ 1330 nm	≤0,03	MHz*km
Atenuación vs. lonxitude de onda máx. Unha diferenza	1525 ~ 1575 nm	≤0,02	MHz*km
Coeficiente de dispersión	1550 nm	≤18	ps/(nm*km)
Coeficiente de dispersión	1625 nm	≤22	ps/(nm*km)
Lonxitude de onda de dispersión cero		1304~1324	nm
Pendente de dispersión nula		≤0,092	ps/(nm2*km)
Dispersión en modo de polarización
Fibra individual máxima PMD		≤0,1	ps/km1/2
Valor do enlace de deseño PMD		≤0,04	ps/km1/2
Lonxitude de onda cortada do cable		≤1260	nm
Diámetro de campo de modo	1310 nm	8,8~9,6	µm
Diámetro de campo de modo	1550 nm	9,9~10,9	µm
Índice de refracción de grupo	1310 nm	1,4691
Índice de refracción de grupo	1550 nm	1,4696
Características ambientais	1310 nm, 1550 nm e 1625 nm
Ciclo de temperatura	-60℃ a +85℃	≤0,05	dB/km
Ciclo temperatura-humidade	-10℃ a +85℃4% a 98% RH	≤0,05	dB/km
Inmersión en auga	23 ℃, 30 días	≤0,05	dB/km
Calor seco	85 ℃, 30 días	≤0,05	dB/km
Calor húmido	85℃, 85%RH, 30 días	≤0,05	dB/km
Especificación mecánica
Proba de proba		≥100	kpsi
Perda inducida por macroflexión
1 xiro @ 10 mm de radio	1550 nm	≤0,5	dB
1 xiro @ 10 mm de radio	1625 nm	≤1,5	dB
10 xiros @ 15 mm de radio	1550 nm	≤0,05	dB
10 xiros @ 15 mm de radio	1625 nm	≤0,30	dB
100 xiros @ 25 mm de radio	1310 e 1550 e 1625 nm	≤0,01	dB
Parámetro de susceptibilidade á corrosión por tensión dinámica		20

Escribe aquí a túa mensaxe e envíanolo

Características

Tipo de fibra: ITU-T-G652D, fibra G657A, fibra G657B
Ten un bo rendemento mecánico e ambiental
Rendemento de chama (ou non retardador de chama) para cumprir os requisitos da norma
Propiedades mecánicas e físicas da funda para cumprir os estándares relevantes Suave, flexible e cómodo
Bo deseño de estrutura, fácil de ramificar e empalmar
Tamaño pequeno e peso lixeiro, fácil de instalar
Funda LSZH que garante un bo rendemento ignífugo
Especialmente aplicable a cableado vertical en edificios

Aplicación

Utilizado como cable de acceso a edificios no sistema de distribución de locais, especialmente usado en cableado de acceso aéreo interior ou exterior.
Adoptado á rede central;
rede de acceso, fibra ata o fogar;
Instalación de edificio a edificio

Características de transmisión: G657A2

Características	Condicións	Valores especificados	Unidades
Características xeométricas
Diámetro de revestimento		125,0±0,7	µm
Non circularidade do revestimento		≤0,7	%
Diámetro de revestimento		242 ± 5	µm
Erro de concentricidade do revestimento/revestimento		<12	µm
Erro de concentricidade do núcleo/revestimento		≤0,5	µm
Curl		≥4	m
Características ópticas
Atenuación	1310 nm	≤0,4	dB/km
	1383 nm	≤0,4	dB/km
	1490 nm	≤0,3	dB/km
	1550 nm	≤0,3	dB/km
	1625 nm	≤0,3	dB/km
Atenuación vs. lonxitude de onda máx. Unha diferenza	1285 ~ 1330 nm	≤0,03	MHz*km
Atenuación vs. lonxitude de onda máx. Unha diferenza	1525 ~ 1575 nm	≤0,02	MHz*km
Coeficiente de dispersión	1550 nm	≤18	ps/(nm*km)
Coeficiente de dispersión	1625 nm	≤22	ps/(nm*km)
Lonxitude de onda de dispersión cero		1304~1324	nm
Pendente de dispersión nula		≤0,092	ps/(nm2*km)
Dispersión en modo de polarización
Fibra individual máxima PMD		≤0,1	ps/km1/2
Valor do enlace de deseño PMD		≤0,04	ps/km1/2
Lonxitude de onda cortada do cable		≤1260	nm
Diámetro de campo de modo	1310 nm	8,8~9,6	µm
Diámetro de campo de modo	1550 nm	9,9~10,9	µm
Índice de refracción de grupo	1310 nm	1,4691
Índice de refracción de grupo	1550 nm	1,4696
Características ambientais	1310 nm, 1550 nm e 1625 nm
Ciclo de temperatura	-60℃ a +85℃	≤0,05	dB/km
Ciclo temperatura-humidade	-10℃ a +85℃4% a 98% RH	≤0,05	dB/km
Inmersión en auga	23 ℃, 30 días	≤0,05	dB/km
Calor seco	85 ℃, 30 días	≤0,05	dB/km
Calor húmido	85℃, 85%RH, 30 días	≤0,05	dB/km
Especificación mecánica
Proba de proba		≥100	kpsi
Perda inducida por macroflexión
1 xiro @ 10 mm de radio	1550 nm	≤0,5	dB
1 xiro @ 10 mm de radio	1625 nm	≤1,5	dB
10 xiros @ 15 mm de radio	1550 nm	≤0,05	dB
10 xiros @ 15 mm de radio	1625 nm	≤0,30	dB
100 xiros @ 25 mm de radio	1310 e 1550 e 1625 nm	≤0,01	dB
Parámetro de susceptibilidade á corrosión por tensión dinámica		20

Embalaxe e Marcado

Paquete de madeira dun prato de 1 km/2 km
Caixa exterior de cartón de 7 capas
Cuberta por un tampón de plástico ela
Selado con fortes listones de madeira
Reservarase polo menos 1 m de extremo interior do cable para a proba.
Lonxitude do tambor: a lonxitude estándar do tambor é 3，000m±2%; segundo sexa necesario
5.2 Marcado do tambor (pode segundo o requisito da especificación técnica) Nome do fabricante
Impresión de placas de madeira OEM
Impresión de cartón OEM
Ano e mes de fabricación Rolo—frecha de dirección;
lonxitude do tambor; Peso bruto/neto;

Embalaxe e envío

Fábrica de cables ópticos

En 2004, GL FIBER estableceu a fábrica para producir produtos de cable óptico, producindo principalmente cable de derivación, cable óptico para exteriores, etc.

GL Fiber ten agora 18 conxuntos de equipos de cor, 10 conxuntos de equipos de revestimento de plástico secundario, 15 conxuntos de equipos de torsión de capas SZ, 16 conxuntos de equipos de revestimento, 8 conxuntos de equipos de produción de cables de caída FTTH, 20 xogos de equipos de cables ópticos OPGW e 1 equipo de paralelismo e moitos outros equipos auxiliares de produción. Na actualidade, a capacidade de produción anual de cables ópticos alcanza os 12 millóns de núcleo-km (a capacidade de produción media diaria de 45.000 núcleos de km e os tipos de cables poden chegar a 1.500 km). As nosas fábricas poden producir varios tipos de cables ópticos para interiores e exteriores (como ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, microcable de aire, etc.). a capacidade de produción diaria dos cables comúns pode alcanzar os 1500 km/día, a capacidade de produción diaria do cable de caída pode alcanzar o máximo. 1200 km/día e a capacidade de produción diaria de OPGW pode alcanzar os 200 km/día.
