GL ten máis de 17 anos de experiencia, hoxe presentaremos un cable de fibra óptica especial SFU (Unidade de fibra lisa ).
A Unidade de Fibra Lisa (SFU) está formada por un feixe de fibras G.657.A1 de baixo radio de curvatura, sen pico de auga, encapsuladas por unha capa de acrilato seco e protexidas por unha funda exterior de polietileno lisa e lixeiramente nervada, para a súa aplicación na rede de acceso. Instalación: soplado en microdutos de 3,5 mm. ou 4,0 mm. (diámetro interior).
1. Xerais
1.1 Esta especificación cobre os requisitos para a subministración de cables de fibra óptica monomodo.
1.2 O cable de fibra óptica monomodo cumpre cos requisitos desta especificación e, en xeral, cumpre calquera última Recomendación ITU-T G.657A1 relevante.
2. Características da fibra
2.1 G.657A
2.1.1 Características xeométricas
Datos técnicos:
| Atenuación (dB/km) | @1310 nm | ≤0,34 dB/km |
|
| @1383 nm | ≤0,32 dB/km |
|
| @1550 nm | ≤0,20 dB/km |
|
| @1625 nm | ≤0,24 dB/km |
| Dispersión | @1550 nm | ≤18ps/(nm.km) |
| @1625 nm | ≤22ps/(nm.km) | |
| Lonxitude de onda de dispersión cero | 1302-1322 nm | |
| Pendente de dispersión cero | 0,089 ps (nm2.km) | |
| Diámetro de campo de modo @1310nm | 8,6 ± 0,4 um | |
| Diámetro de campo de modo @1550nm | 9,8 ± 0,8 um | |
| PMD Valor máx. para a fibra no carreteValor máximo deseñado para a ligazón | 0,2 ps/km 1/20,08 ps/km 1/2 | |
| Lonxitude de onda de corte do cable, λcc | ≤ 1260 nm | |
| Características xeométricas | ||
| Diámetro de revestimento | 124,8 ± 0,7 um | |
| Non circularidade do revestimento | ≤0,7 % | |
| Erro de concentricidade do núcleo/revestimento | ≤0,5um | |
| Diámetro da fibra con revestimento (sen cor) | 245 ± 5 um | |
| Erro de concentricidade do revestimento/revestimento | ≤12,0um | |
| Curl | ≥4 m | |
| Características mecánicas | ||
| Proba de proba | ≥0,69 Gpa | |
| Pérdida de macrocobra a 1550 nm Ø20 mm, 1 volta | ≤0,25 dB | |
| Ø30 mm, 10 voltas | ≤0,75 dB | |
| Perda de macrocurvación a 1625 nm Ø20 mm, 1 volta | ≤ 1,5 dB | |
| Ø30 mm, 10 voltas | ≤ 1,0 dB | |
| Características ambientais @1310nm e 1550nm | ||
| Atenuación inducida pola temperatura (-60 ℃ ~ + 85 ℃) | ≤0,05 dB | |
| Atenuación indebida de calor seco (85 ℃ ± 2 ℃, RH85 %, 30 días) | ≤0,05 dB | |
| Atenuación indebida de inmersión en auga (23℃±2℃，30 días) | ≤0,05 dB | |
| Atenuación da calor húmida (85 ℃ ± 2 ℃, RH85%, 30 días) | ≤0,05 dB/km | |
3 Cable de fibra óptica
3.1 Sección transversal
| Fibra óptica | Tipo | Modo único G657A1 2-12 |
| Diámetro do cable | mm | 1.1-1.2 |
| Peso do cable | (kg/km) | 2,2 ± 20 % |
| De por vida | anos | ≥ 25 |
| Permitir resistencia á tracción | A longo prazo: | 20N |
| Forza de esmagamento | curto prazo: | 100N/100mm |
| Raio de curvatura mín | Operación | 20 OD |
| Deitado | 15 OD | |
| Rango de temperatura | Deitado | -10~+60 ℃ |
| Transporte e operación | -20~+70 ℃ |
3.3 Rendemento
| NO | ARTÍCULO | MÉTODO DE PROBA | ESPECIFICACIÓN |
| 1 | Rendemento á tracción IEC60794-1-21-E1 | -Carga a curto prazo: 20N - Tempo: 5 minutos | Cambio de perda £ 0,10 dB@1550 nm(despois da proba)- Cepa de fibra £ 0,60 %- Sen danos na vaina |
| 2 | Proba de esmagamento IEC60794-1-21-E3 | - Carga: 100 N/100 mm- Tempo: 5 minutos- Lonxitude: 100 mm | Cambio de perda £ 0,10 dB@1550 nm(durante a proba)- Sen danos na vaina |
| 3 | Dobración repetida IEC60794-1-21-E6 | - Raio de curvatura.: 20 × D- Carga: 25 N- Velocidade de flexión: 2 seg/ciclo- No de ciclo: 25 | - Sen rotura de fibra- Sen danos na vaina |
| 4 | Penetración de auga IEC60794-1-22-F5 | - Altura da auga: 1 m- Lonxitude da mostra: 3 m- Tempo: 24 h | - Sen goteo polo conxunto do núcleo do cable |
| 5 | Torcer IEC60794-1-21-E7 | - Lonxitude: 1 m- Carga: 40 N- Velocidade de torsión: ≤60 seg/ciclo- Ángulo de torsión: ± 180°- Número de ciclos: 5 | Cambio de perda £ 0,10 dB@1550 nm(durante a proba)- Sen danos na vaina |
| 6 | Temperatura Ciclismo IEC60794-1-22-F1 | - Paso de temperatura:+20oC→-20oC→+70oC→+20oC- Número de ciclos: 2 voltas- Tempo por cada paso: 12 h | - Cambio de perdas £ 0,15 dB/km@1550 nm(durante a proba)- Cambio de perdas £ 0,05 dB/km@1550 nm(despois da proba)- Sen danos na vaina |
4. Marcado de vaina

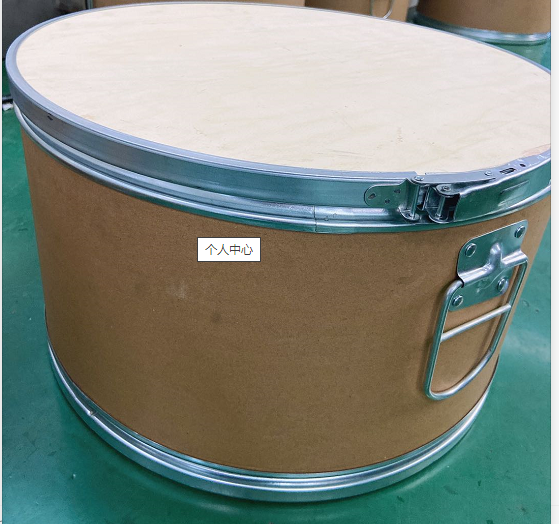

5,Paquete E Tambor

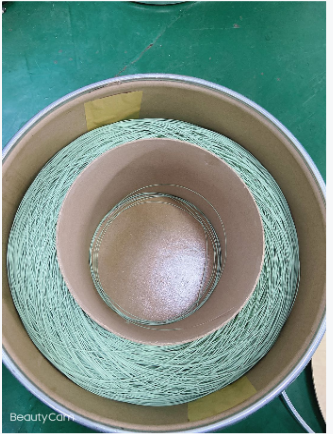

Os cables están embalados en cartón, enrolados nun tambor de madeira de baquelita e fumigada. Durante o transporte, débense utilizar ferramentas adecuadas para evitar danar o paquete e manipulalo con facilidade. Os cables deben estar protexidos da humidade; mantense lonxe de altas temperaturas e faíscas de lume; protexido de sobreflexión e esmagadura; protexido de estrés mecánico e danos.
Lonxitude de embalaxe: 2000-5000 m/bobina.
