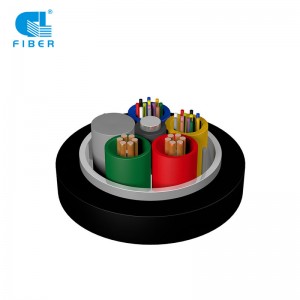

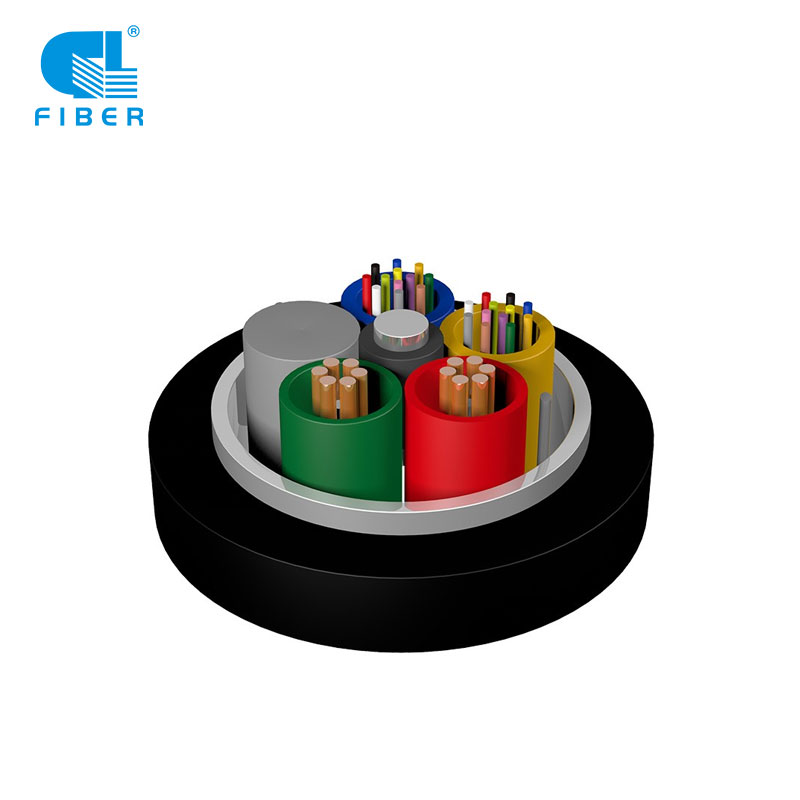

GDTA - Jednomodna/višemodna vlakna smještena su u labave cijevi koje su izrađene od plastike visokog modula i ispunjene smjesom za punjenje cijevi. U središtu kabela nalazi se metalni čvrsti element. Cijevi i bakrene žice (potrebnih specifikacija) umotane su oko središnjeg čvrstog elementa kako bi se formirala jezgra kabela. Jezgra je ispunjena masom za punjenje kabela i oklopljena laminiranom aluminijskom trakom. Zatim se ekstrudira PE plašt.
• Precizna kontrola procesa koja osigurava dobre mehaničke i temperaturne performanse
• Optički i električni hibridni dizajn, rješavanje problema napajanja i prijenosa signala te pružanje centraliziranog nadzora i održavanja napajanja za opremu
• Poboljšanje upravljivosti napajanja i smanjenje koordinacije i održavanja napajanja
• Smanjenje troškova nabave i ušteda troškova izgradnje
• Uglavnom se koristi za povezivanje BBU i RRU u DC daljinskom sustavu napajanja za distribuiranu baznu stanicu
• Primjenjivo na kanalske i zračne instalacije
| Tip | OD(mm) | Težina(Kg/km) | Vlačna čvrstoćaDugo/kratkoročno (N) | CrushDugo/kratkoročno(N/100 mm) | Struktura |
|---|---|---|---|---|---|
| GDTA-02-24Xn+2×1,5 | 11.2 | 132 | 600/1500 | 300/1000 | Struktura I |
| GDTA-02-24Xn+2×2.5 | 12.3 | 164 | 600/1500 | 300/1000 | Struktura I |
| GDTA-02-24Xn+2×4.0 | 14.4 | 212 | 600/1500 | 300/1000 | Struktura II |
| GDTA-02-24Xn+2×5.0 | 14.6 | 258 | 600/1500 | 300/1000 | Struktura II |
| GDTA-02-24Xn+2×6.0 | 15.4 | 287 | 600/1500 | 300/1000 | Struktura II |
| GDTA-02-24Xn+2×8.0 | 16.5 | 350 | 600/1500 | 300/1000 | Struktura II |
Bilješka:
1. Xn se odnosi na vrstu vlakana.
2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 označava broj i veličinu bakrenih žica.
3. Hibridni kabeli s različitim brojem i veličinama bakrenih žica mogu se isporučiti na zahtjev.
4. Hibridni kabeli s različitim brojem vlakana mogu se isporučiti na zahtjev.
| Poprečni presjek (mm2) | Maks. DC otpor odpojedinačni vodič(20 ℃) (Ω/km) | Otpor izolacije (20 ℃) (MΩ.km) | Dielektrična čvrstoća KV, DC 1min jakost KV, DC 1min | ||
|---|---|---|---|---|---|
| Između svakog vodiča i drugihmetalni elementi spojeni kabelom | Izmeđudirigenti | Između dirigentai metalni oklop | Između dirigentai čelične žice | ||
| 1.5 | 13.3 | Ne manje od 5000 | 5 | 5 | 3 |
| 2.5 | 7.98 | ||||
| 4.0 | 4.95 | ||||
| 5.0 | 3.88 | ||||
| 6.0 | 3.30 | ||||
| 8.0 | 2.47 | ||||
• Temperatura transporta/skladištenja: -40 ℃ do +70 ℃
• Standardna dužina: 2.000m; dostupne su i druge dužine.
