Double Jacket ADSS Cable Large Span 200M hatramin'ny 1500M

Ny tariby ADSS dia tadin-dava mipetaka. Ny fibre miboridana 250um dia napetraka ao anaty fantsona malalaka vita amin'ny plastika modulus avo. Ny fantsona dia feno famenoana famenoana mahatanty rano. Ny fantsona sy ny famenoana dia mihodinkodina manodidina ny FRP (Fibre Reinforced Plastic) ho toy ny mpikambana matanjaka tsy metaly afovoany ao anaty tariby matevina sy boribory. Aorian'ny famenoana ny fototry ny tariby. Izy io dia voarakotra amin'ny fonony anatiny PE (polyethylene) manify. Aorian'ny fametahana ny kofehy amin'ny tadin'ny fitaovam-piadiana mipetaka eo amin'ny fonony anatiny ho mpikambana matanjaka, dia vita amin'ny PE na AT (anti-tracking) ny tariby ivelany.

Modely: GL Fibre Double Jackets ADSS Fiber Optic Cable;
Karazana fibre: ITU G652D, G657A, OM1, OM2, OM3, OM4;
Fibre Count: 2-88 Core dia misy;
Haavo: 200M, 400M, 600M, hatramin'ny 1000M;
Fenitra: IEC 60794-4, IEC 60793, TIA/EIA 598 A;

Alefaso mailaka aminay Sokafy ny Whats App

Description

famaritana

Fonosana & fandefasana

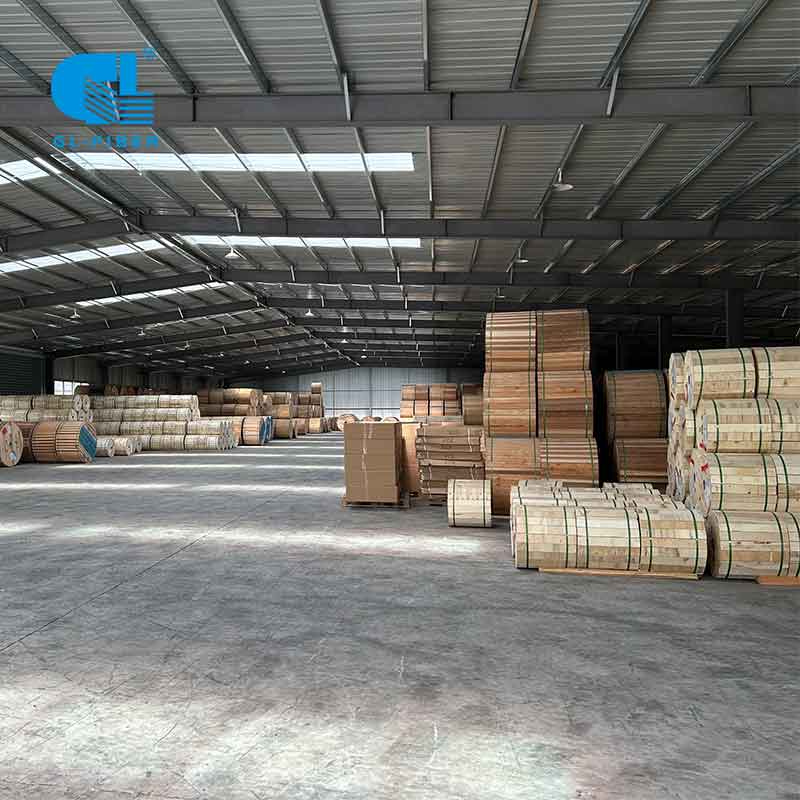

Factory Show

Avelao ny hevitrao

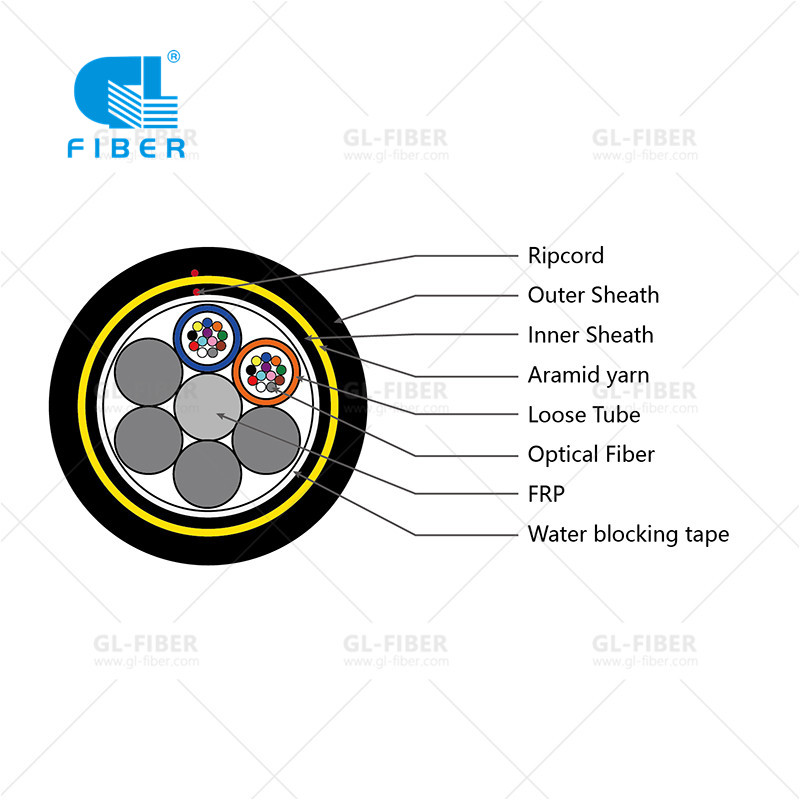

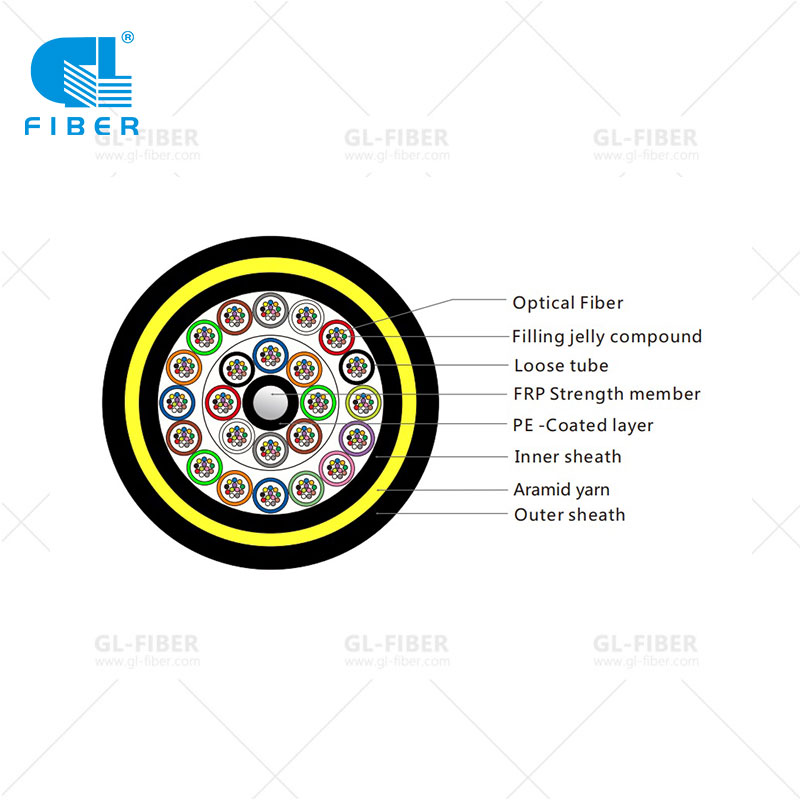

Structure Design:

Fampiharana:

Ny famolavolan'ny tariby ADSS dia mandray ny kaonty feno momba ny toe-javatra misy ny tsipika herinaratra ary mety amin'ny tsipika fifindran'ny herinaratra avo lenta. Ny fonony polyethylene ( PE ) dia azo ampiasaina amin'ny tariby herinaratra 10 kV sy 35 kV. Ho an'ny tariby herinaratra 110 kV sy 220 kV, ny teboka mihantona tariby optika dia tsy maintsy faritana amin'ny alàlan'ny kajy ny fizarana tanjaky ny herin'ny herinaratra ary tsy maintsy alaina ny marika elektrika (AT) ivelany. Mandritra izany fotoana izany, ny habetsahan'ny fibre aramid sy ny dingana mitongilana tonga lafatra dia novolavolaina tamim-pitandremana mba hifanaraka amin'ny fepetra takiana amin'ny sehatra samihafa.

Endri-javatra lehibe:

1. Jacket roa sy ny famolavolana fantsona malalaka. Fahombiazana maharitra sy mifanaraka amin'ny karazana fibre mahazatra rehetra;
2. Track -Resistant palitao ivelany azo ampiasaina amin'ny malefaka malefaka (≥35KV)
3. Ny tavoahangin'ny buffer feno gel dia mitongilana SZ
4. Raha tokony ho aramid kofehy na fitaratra kofehy, tsy misy fanohanana na iraka tariby ilaina. Aramid kofehy dia ampiasaina ho toy ny hery mpikambana mba hanome toky ny tensile sy ny fanerena Performance
5. Miisa 6 ka hatramin'ny 288 ny fibre
6. Mirefy hatramin'ny 1000 metatra
7. Ny androm-piainana hatramin'ny 30 taona

Fenitra: Ny tariby ADSS an'ny GL Technology dia manaraka ny fenitra IEC 60794-4, IEC 60793, TIA/EIA 598 A.

Ny tombony amin'ny GL Fiber' ADSS Fibre Cable:
1. Tsara aramid kofehy manana tensile fampisehoana tsara;
2.Fast fanaterana, 200km ADSS tariby fotoana famokarana tsy tapaka tokony ho 10 andro;
3.Afaka mampiasa kofehy fitaratra fa tsy aramid ho anti rodent.

Loko -12 Chromatography:

Fibre optic toetra:

masontsivana		famaritana
Optical toetra
Karazana fibre		G652.D
Savaivony saha mode (um)	1310nm	9.1 ± 0.5
	1550nm	10.3 ± 0.7
Coefficient fanalefahana (dB/km)	1310nm	≤ 0.35
	1550nm	≤ 0.21
Ny tsy fitovian'ny attenuation (dB)		≤ 0.05
Ny halavan'ny onjam-pielezana aotra (λ₀) (nm)		1300 ～ 1324
Max Zero Dispersion Slope (S_0max) (ps/(nm²km))		≤ 0,093
Polarization Mode Dispersion Coefficient (PMD_Q) (ps/km^1/2)		≤ 0.2
Ny halavan'ny onjam-pamokarana (λ_cc) (nm)		≤ 1260
Fiparitahana (ps/ (nm·km))	1288~1339nm	≤ 3.5
	1550nm	≤ 18
Fanondroan'ny tarika mahomby amin'ny refraction (N_eff)	1310nm	1.466
	1550nm	1.467
Toetra geometrika
Savaivony fanakonana (um)		125.0 ± 1.0
Ny tsy fisian'ny circularity (%)		≤ 1.0
Savaivony coating (um)		245.0 ± 10.0
Error concentricity coating-cladding (um)		≤ 12.0
Coating Non-circularity (%)		≤ 6.0
Error concentricity fanalana fototra (um)		≤ 0.8
Toetra mekanika
Mikoropaka (m)		≥ 4
Adin-tsaina (GPa)		≥ 0.69
Herin'ny fametahana (N)	Sanda salan'isa	1.0 5.0
	Sanda ambony indrindra	1.3 ~ 8.9
Fahaverezan'ny macro (dB)	Ф60mm, boribory 100, @ 1550nm	≤ 0.05
	Ф32mm, faribolana 1, @ 1550nm	≤ 0.05

2-144 Core Double Jackets ADSS Cable Specifications:

Laharan'ny tariby			/	6–30	32–60	62–72	96	144
Design (Mpikambana tanjaka+Tube&Filler)			/	1+5	1+5	1+6	1+8	1+12
Karazana fibre			/	G.652D
Mpikambana ao amin'ny Central Strength		KEVITRA	mm	FRP
		savaivony (±0.05mm)		1.5	1.5	2.0	2.0	2.0
Loose Tube		KEVITRA	mm	PBT
		savaivony (±0.05mm)		1.8	2.0	2.0	2.0	201
		hateviny (±0.03mm)		0.32	0.35	0.35	0.35	0.35
		MAX.NO./per		6	12	12	12	12
Layer manakana rano		KEVITRA	/	Tambajotra tondra-drano
Sheath anatiny		KEVITRA	mm	PE
		hateviny		0.9（nominal）
		COLOR		mainty.
Mpikambana tanjaka fanampiny		KEVITRA	/	Aramid Yarn
Sheath ivelany		KEVITRA	mm	PE
		hateviny		1.8 (nominal)
		COLOR		mainty.
Cable Savaivony (± 0.2mm)			mm	10.6	11.1	11.8	13.6	16.5
Lanja tariby(±10.0kg/km)			kg/km	95	105	118	130	155
Coefficient fanalefahana	1310nm		dB/km	≤0.36
	1550nm			≤0.22
Herin'ny fanapahana tariby (RTS)			kn	≥5
Fihenjanana miasa (MAT)			Kn	≥2
Ny hafainganan'ny rivotra			m/s	30
Icing			mm	5
androm			M	100
Manohitra fanoherana	Fotoana fohy		N/100mm	≥2200
	Long Term			≥1100
Min. miondrika radius	Tsy misy Fihenjanana		mm	10.0×Cable-φ
	Eo ambanin'ny Fihenjanana ambony indrindra			20.0×Cable-φ
Temperature range （℃）	Fametrahana		℃	-20~+60
	Fitaterana&Fitehirizana			-40~+70
	hetsika			-40~+70

Ny kalitao tsara sy ny serivisy amin'ny tariby ADSS an'ny GL dia nahazo fiderana avy amin'ny mpanjifa marobe ao an-trano sy any ivelany, ary ny vokatra dia aondrana any amin'ny firenena sy faritra maro toa an'i Amerika Atsimo sy Avaratra, Eoropa, Azia ary UEA. Afaka ampanjifaina ny isan'ny cores ny ADSS fibre optic tariby araka ny filan'ny mpanjifa. Ny isan'ny cores of optical fibre ADSS cable dia 2, 6, 12, 24, 48 cores, hatramin'ny 288 cores.

Fanamarihana:
Ny fepetra takiana amin'ny antsipiriany dia mila alefa any aminay momba ny famolavolana tariby sy ny kajy ny vidiny. Ireto ambany ireto ny fepetra tsy maintsy:
A, Hery fifindran'ny tsipika malefaka haavon'ny
B, isan'ny fibre
C, Span na tanjaky ny tensile
D, toetry ny andro

Ahoana no hiantohana ny kalitao sy ny fahombiazan'ny tariby fibre optic anao?

Manara-maso ny kalitaon'ny vokatra avy amin'ny akora ka hatramin'ny farany produts Ny akora rehetra dia tokony hosedraina mba hifanaraka amin'ny fenitra Rohs rehefa tonga any amin'ny famokaranay izahay. Andramo ny vokatra vita araka ny fenitra fitsapana. Nankatoavin'ny andrim-pandraharahana vokatra optika sy fifandraisana matihanina isan-karazany, ny GL dia manao fitiliana an-trano isan-karazany ao amin'ny laboratoara sy ivom-pitsapana azy manokana. Izahay koa dia manao fitsapana miaraka amin'ny fifanarahana manokana miaraka amin'ny Minisiteran'ny Governemanta Shinoa momba ny fanaraha-maso sy ny fanaraha-maso ny kalitaon'ny vokatra fifandraisana optika (QSICO).

Fanaraha-maso kalitao - Fitaovana fitiliana sy fenitra:

Hevitra:Mba hahafeno ny fenitra avo indrindra eran'izao tontolo izao, dia manara-maso hatrany ny fanehoan-kevitry ny mpanjifanay izahay. Raha mila hevitra sy soso-kevitra, azafady, mifandraisa aminay, mailaka:[mailaka voaaro].

Soraty eto ny hafatrao ary alefaso aminay

Cable Dielectric Self-Supporting (ADSS) rehetraDouble Sheath dia karazana tariby fibre optique natao ho an'ny fametrahana aerial, matetika ampiasaina amin'ny fampiharana fifandraisan-davitra sy fampitana angon-drakitra.

Ny tariby ADSS dia natsangana tamin'ny alàlan'ny foibe afovoany vita amin'ny fibre optika voahodidin'ny fitaovana fiarovana. Ny tariby dia natao ho fanohanana tena, izany hoe tsy mila rafitra fanohanana ivelany toy ny tariby mpitondra hafatra na tariby metaly mba hitazonana azy amin'ny toerany. Fa kosa, ny tariby ADSS dia tohanan'ny tanjaky ny firafiny manokana, izay mahatonga azy io ho tsara ampiasaina amin'ny fametrahana lavitra.

Ny famolavolana saron-tava indroa amin'ny tariby ADSS dia manome sosona fiarovana fanampiny amin'ny anton-javatra ara-tontolo iainana toy ny taratra UV, ny hamandoana ary ny fiovan'ny mari-pana. Ny fonony ivelany dia matetika vita amin'ny fitaovana polyethylene (HDPE) avo lenta, izay manome fanoherana tsara amin'ny toetr'andro sy ny fahasimbana mekanika. Ny fonony anatiny dia vita amin'ny akora ambany-friction toy ny nylon, izay manampy amin'ny fampihenana ny fifandonana eo amin'ny tariby sy ny foibe afovoany mandritra ny fametrahana.

Vidin'ny GL Fiberpalitao indroa ADSS fibre optic tariby mifanaraka amin'ny fenitra IEC 60794-4, IEC 60793, TIA / EIA 598 A.

Fibre optic toetra:

masontsivana		famaritana
Optical toetra
Karazana fibre		G652.D
Savaivony saha mode (um)	1310nm	9.1 ± 0.5
	1550nm	10.3 ± 0.7
Coefficient fanalefahana (dB/km)	1310nm	≤ 0.35
	1550nm	≤ 0.21
Ny tsy fitovian'ny attenuation (dB)		≤ 0.05
Ny halavan'ny onjam-pielezana aotra (λ₀) (nm)		1300 ～ 1324
Max Zero Dispersion Slope (S_0max) (ps/(nm²km))		≤ 0,093
Polarization Mode Dispersion Coefficient (PMD_Q) (ps/km^1/2)		≤ 0.2
Ny halavan'ny onjam-pamokarana (λ_cc) (nm)		≤ 1260
Fiparitahana (ps/ (nm·km))	1288~1339nm	≤ 3.5
	1550nm	≤ 18
Fanondroan'ny tarika mahomby amin'ny refraction (N_eff)	1310nm	1.466
	1550nm	1.467
Toetra geometrika
Savaivony fanakonana (um)		125.0 ± 1.0
Ny tsy fisian'ny circularity (%)		≤ 1.0
Savaivony coating (um)		245.0 ± 10.0
Error concentricity coating-cladding (um)		≤ 12.0
Coating Non-circularity (%)		≤ 6.0
Error concentricity fanalana fototra (um)		≤ 0.8
Toetra mekanika
Mikoropaka (m)		≥ 4
Adin-tsaina (GPa)		≥ 0.69
Herin'ny fametahana (N)	Sanda salan'isa	1.0 5.0
	Sanda ambony indrindra	1.3 ~ 8.9
Fahaverezan'ny macro (dB)	Ф60mm, boribory 100, @ 1550nm	≤ 0.05
	Ф32mm, faribolana 1, @ 1550nm	≤ 0.05

2-144 Core Double Jackets ADSS Cable Specifications:

Laharan'ny tariby			/	6–30	32–60	62–72	96	144
Design (Mpikambana tanjaka+Tube&Filler)			/	1+5	1+5	1+6	1+8	1+12
Karazana fibre			/	G.652D
Mpikambana ao amin'ny Central Strength		KEVITRA	mm	FRP
		savaivony (±0.05mm)		1.5	1.5	2.0	2.0	2.0
Loose Tube		KEVITRA	mm	PBT
		savaivony (±0.05mm)		1.8	2.0	2.0	2.0	201
		hateviny (±0.03mm)		0.32	0.35	0.35	0.35	0.35
		MAX.NO./per		6	12	12	12	12
Layer manakana rano		KEVITRA	/	Tambajotra tondra-drano
Sheath anatiny		KEVITRA	mm	PE
		hateviny		0.9（nominal）
		COLOR		mainty.
Mpikambana tanjaka fanampiny		KEVITRA	/	Aramid Yarn
Sheath ivelany		KEVITRA	mm	PE
		hateviny		1.8 (nominal)
		COLOR		mainty.
Cable Savaivony (± 0.2mm)			mm	10.6	11.1	11.8	13.6	16.5
Lanja tariby(±10.0kg/km)			kg/km	95	105	118	130	155
Coefficient fanalefahana	1310nm		dB/km	≤0.36
	1550nm			≤0.22
Herin'ny fanapahana tariby (RTS)			kn	≥5
Fihenjanana miasa (MAT)			Kn	≥2
Ny hafainganan'ny rivotra			m/s	30
Icing			mm	5
androm			M	100
Manohitra fanoherana	Fotoana fohy		N/100mm	≥2200
	Long Term			≥1100
Min. miondrika radius	Tsy misy Fihenjanana		mm	10.0×Cable-φ
	Eo ambanin'ny Fihenjanana ambony indrindra			20.0×Cable-φ
Temperature range （℃）	Fametrahana		℃	-20~+60
	Fitaterana&Fitehirizana			-40~+70
	hetsika			-40~+70

Mitady Mpanamboatra & mpamatsy dielectric rehetra manohana tena ADSS Cable Double Sheath ve ianao? gl-fiber.com dia manana safidy be dia be amin'ny vidiny tsara hanampiana anao hamorona. Ny All Dielectric Self-Supporting ADSS Cable Double Sheath dia azo antoka ny kalitao. Izahay dia China Origin Factory of All Dielectric Self-Supporting ADSS Cable Double Sheath. Raha manana fanontaniana ianao dia aza misalasala mifandray aminay!

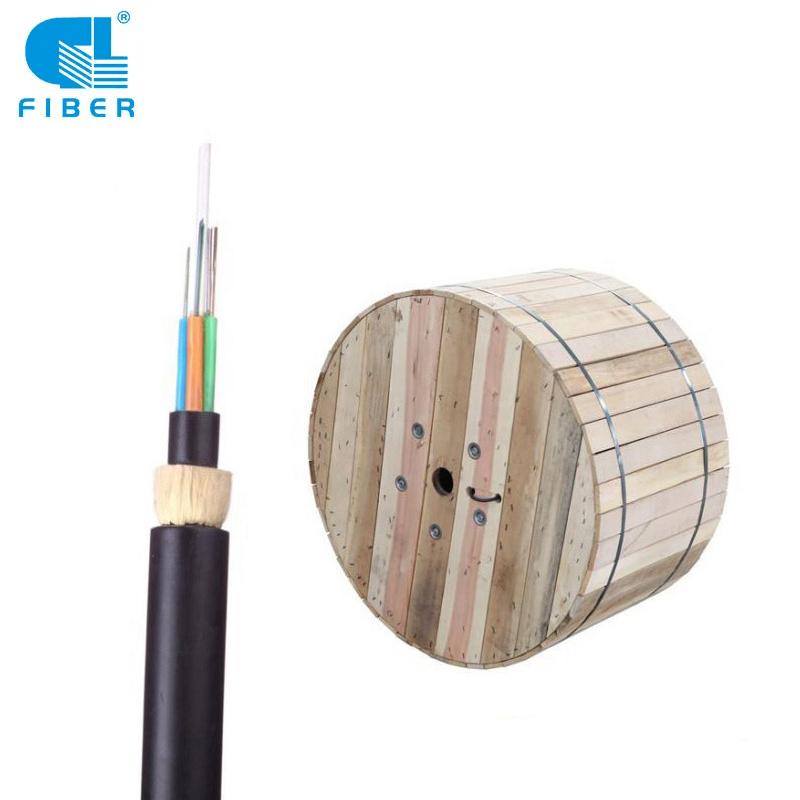

Fonosana fitaovana:

Amponga hazo tsy azo averina.
Ny tendrony roa amin'ny tariby fibre optique dia mifamatotra tsara amin'ny amponga ary voaisy tombo-kase amin'ny satroka azo ahena mba hisorohana ny fidiran'ny hamandoana.
• Ny halavan'ny tariby tsirairay dia tsy maintsy mihodinkodina amin'ny Amponga Hazo voafotsy
• Voasaron'ny takelaka plastika
• Voaisy tombo-kase amin'ny tsorakazo mafy
• Farafahakeliny 1 m amin'ny faran'ny tariby anatiny no hatokana hanaovana fitiliana.
• halavan'ny amponga: Standard halavan'ny amponga dia 3,000m±2%;

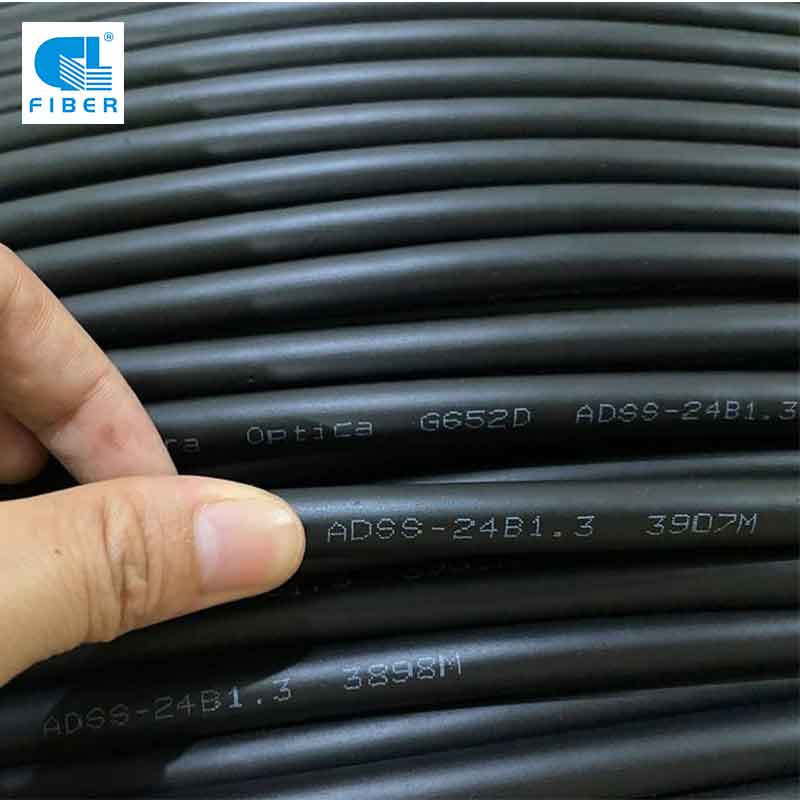

Fanontana tariby:

Ny laharana manaraka ny halavan'ny tariby dia tokony ho marika eo amin'ny fonon'ny tariby ivelany amin'ny elanelan'ny 1 metatra ± 1%.

Ity fampahalalana manaraka ity dia asiana marika eo amin'ny fonon'ny tariby ivelany amin'ny elanelana 1 metatra eo ho eo.

1. Karazana tariby sy ny isan'ny fibre optika
2. Anaran'ny mpanamboatra
3. Volana sy taom-pamokarana
4. halavan'ny tariby

Halavany & Fonosana	2 KM	3 KM	4 KM	5 KM
Fonosana	amponga hazo	amponga hazo	amponga hazo	amponga hazo
Size	900750900MM	10006801000MM	10907501090MM	12907201290
Lanja afa-karatsaka	156KG	240KG	300KG	400KG
Lanja tsy afa-karatsaka	220KG	280KG	368KG	480KG

Fanamarihana: Ny savaivony tariby reference 10.0MM sy ny halavany 100M. Mba anontanio azafady ny sampan-draharaha momba ny varotra.

Fanamarihana amponga:

Ny lafiny tsirairay amin'ny amponga hazo tsirairay dia tokony hasiana marika maharitra amin'ny litera farafahakeliny 2,5 ~ 3 sm miaraka amin'ireto manaraka ireto:

1. Fanamboarana anarana sy logo
2. halavan'ny tariby
3.Karazana tariby fibreary isan'ny fibre, sns
4. Lalana
5. Lanja lehibe sy harato

Hunan GL Technology Co., Ltd (GL FIBER) dia iray amin'ireo mpanamboatra sy mpanondrana tariby fibre optic avy any Shina, ary izahay koa no safidy tsara indrindra ho an'ny mpiara-miasa aminao amin'ity sehatra ity. Tao anatin'ny 20 taona lasa, dia nanome vokatra avo lenta ho an'ireo mpandraharahan'ny fifandraisandavitra, ISP, mpanafatra varotra, mpanjifa OEM ary tetikasam-pifandraisana isan-karazany any amin'ny firenena 190 mahery eran'izao tontolo izao izahay.

Ny tariby fibre optique antsika dia misy ny ADSS tariby, FTTH flat drop cables, Aerial installation cables, Duct installation cables, Direct nalevina tariby, Air blowing installation cables, biolojika fiarovana tariby, sns Ary koa ny isan-karazany fibre optic tariby araka ny mpanjifa. mampiasa scenario, manome isan-karazany fibre optic tariby rafitra famolavolana sy ny famokarana.
