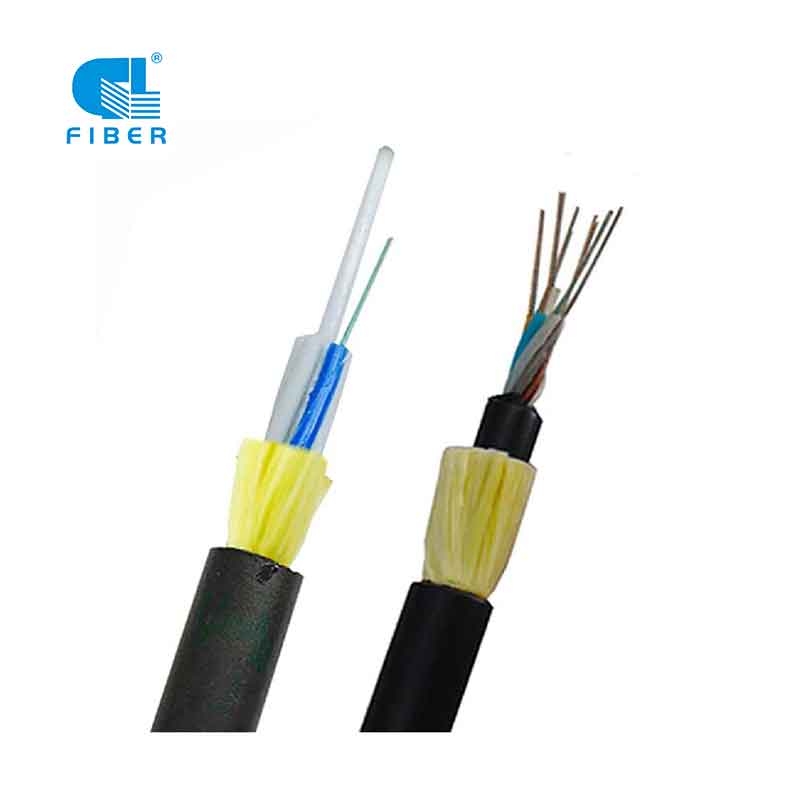

Jacket tokana ADSS Fibre Cable Span 50M hatramin'ny 200M

Ny tariby ADSS dia tadin-tsofina tsy misy dikany. Ny fibre miboridana 250um dia napetraka ao anaty fantsona malalaka vita amin'ny plastika modulus avo. Ny fantsona dia feno famenoana famenoana mahatanty rano. Ny fantsona sy ny famenoana dia mihodinkodina manodidina ny FRP (Fibre Reinforced Plastic) ho toy ny mpikambana matanjaka tsy metaly afovoany ao anaty tariby matevina sy boribory. Aorian'ny famenoana ny fototry ny tariby. Izy io dia voarakotra amin'ny fonony anatiny PE (polyethylene) manify. Aorian'ny fametahana ny kofehy amin'ny tadin'ny fitaovam-piadiana mipetaka eo amin'ny fonony anatiny ho mpikambana matanjaka, dia vita amin'ny PE na AT (anti-tracking) ny tariby ivelany.

Azontsika atao ny mampifanaraka ny isan'ny tariby ADSS araka ny filan'ny mpanjifa. Ny isan'ny cores ny fibre optika ADSS tariby dia 2, 6, 12, 24, 48 cores, sns.

Fampiharana: Fametrahana an-habakabaka manohana tena.
Karazana fibre: ITU G652D, G657A, OM1, OM2, OM3, OM4;
Isan'ny fibre: 2-144 no misy;
Haavo: 50M ~ 200M.
Fenitra: IEC 60794-4, IEC 60793, TIA/EIA 598 A

Alefaso mailaka aminay Sokafy ny Whats App

Description

famaritana

Fonosana & fandefasana

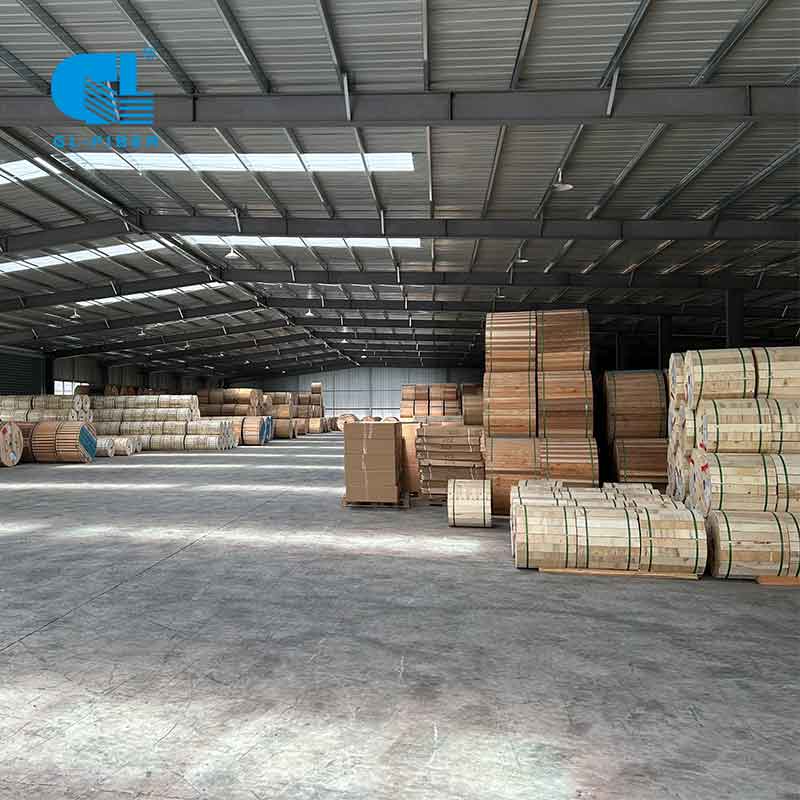

Factory Show

Avelao ny hevitrao

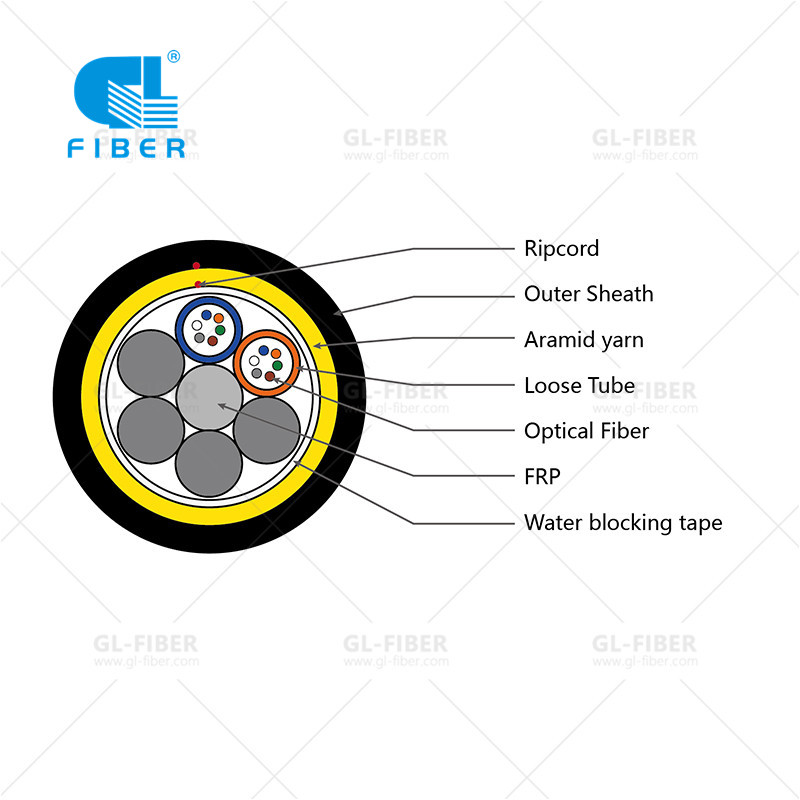

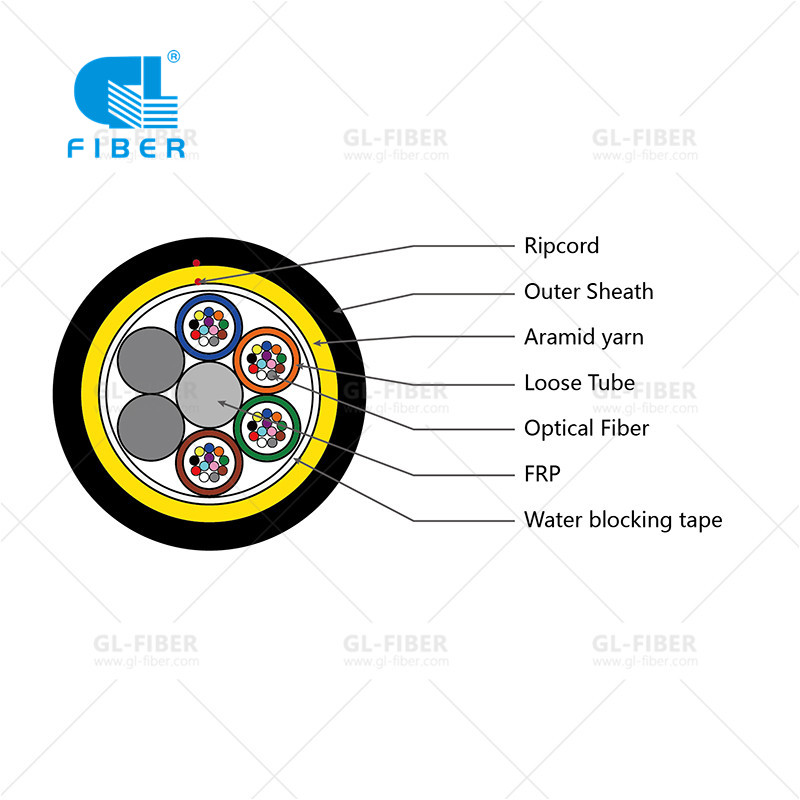

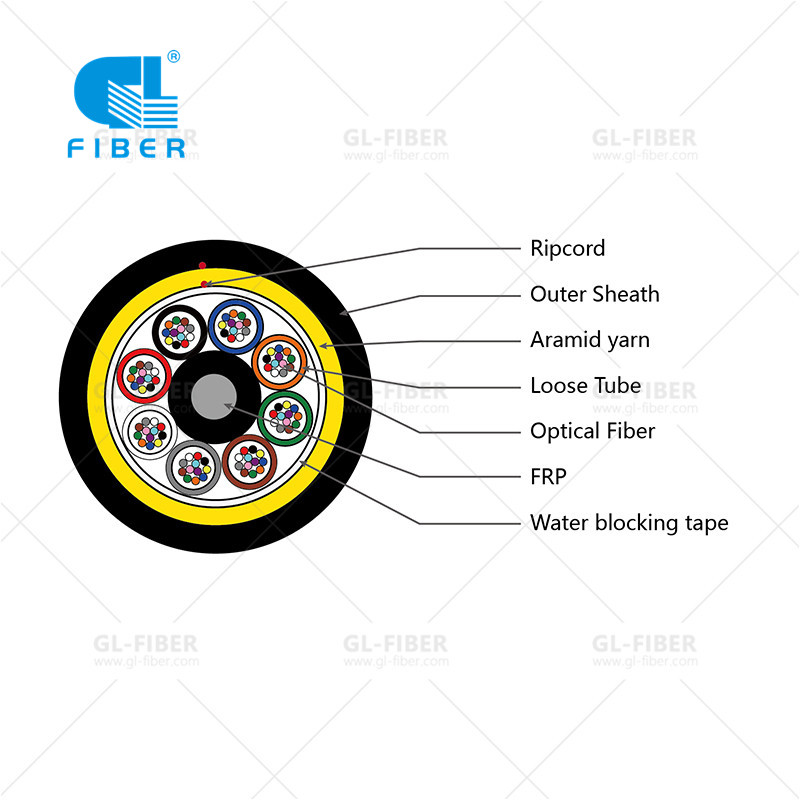

Structure Design:

Endri-javatra lehibe:

1. Cable ADSSmety amin'ny fampiasana amin'ny fizarana sy ny tsipika fifindran'ny voly avo lenta miaraka amin'ny elanelana kely na fametrahana fanohanana tena ho an'ny fifandraisan-davitra;
2. Track -Resistant palitao ivelany misy ho an'ny avo malefaka (≥35KV); HDPE palitao ivelany misy ho an'ny avo malefaka (≤35KV);
3. Fampisehoana AT tsara. Ny inductive ambony indrindra amin'ny toerana fiasan'ny palitao AT dia mety hahatratra 25kV.
4. Ny tavoahangin'ny buffer feno gel dia mitongilana SZ;
5. Azo apetraka tsy misy fanakatonana ny herinaratra.
6. Ny lanjany maivana sy ny savaivony kely dia mampihena ny enta-mavesatra vokatry ny ranomandry sy ny rivotra ary ny enta-mavesatra amin'ny tilikambo sy backprops.
7. Fampisehoana tsara ny tanjaky ny tensile sy ny mari-pana.
8. Ny faharetan'ny famolavolana dia mihoatra ny 30 taona.

Fenitra:

Vidin'ny GL FiberADSS Fibre Optical Cablemifanaraka amin'ny fenitra IEC 60794-4, IEC 60793, TIA/EIA 598 A.

Ny tombony amin'ny GL ADSS Fibre Cable:

1. Tsara aramid kofehy manana tensile fampisehoana tsara;
2.Fast fanaterana, 200km ADSS fibre tariby fotoana famokarana tsy tapaka tokony ho 10 andro;
3.Afaka mampiasa kofehy fitaratra fa tsy aramid ho anti rodent.

Loko -12 Chromatography:

Fibre optic toetra:

G.652D	50/125μm	62.5/125μm
Atenuation (+20)	@850nm		≤3,0 dB/km	≤3,0 dB/km
@1300nm		≤1,0 dB/km	≤1,0 dB/km
@1310nm	≤0,36 dB/km
@1550nm	≤0,22 dB/km
Bandwidth (kilasy A)	@850nm		≥500 MHz·km	≥200 MHz·km
@1300nm		≥1000 MHz·km	≥600 MHz·km
Aperture nomerika		0,200±0,015NA	0,275±0,015NA
Ny halavan'ny onjam-pamokarana tariby λcc	≤1260nm

Parameter ara-teknika:

Isan'ny fibre

FIRAFITRA

Fibre isaky ny fantsona

Haben'ny palitao ivelany
(mm)

Fitaovana palitao ivelany

Savaivony tariby (mm)

MAT(KN)

Torotoro Fohy

hafanana

Min. miondrika radius

Ny hafainganan'ny rivotra

Sarona ranomandry

Operation Temperature

Temperature fitehirizana

voasakantsakan'ny

Dynamic

1+6

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

10 heny savaivony tariby

20 heny savaivony tariby

25m/s

1+6

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

1+6

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

1+6

6/12

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

1+6

6/12

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

1+6

6/12

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

1+6

8/12

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

1+6

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

1+8

1.5-1.7

HDPE

10.8±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

144

1+12

1.5-1.7

HDPE

12.2±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

288

1+12

1.5-1.7

HDPE

17.0±0.5

1.8-2.1

1000N/100mm

-20℃～+70℃

-40℃～+70℃

FANAMARIHANA:
Ny fepetra takiana amin'ny antsipiriany dia mila alefa any aminay amin'ny famolavolana tariby ADSS sy ny kajy vidiny. Ireto ambany ireto ny fepetra tsy maintsy:
A, Hery fifindran'ny tsipika malefaka haavon'ny
B, isan'ny fibre
C, Span na tanjaky ny tensile
D, toetry ny andro

Ahoana no hiantohana ny kalitao sy ny fahombiazan'ny tariby fibre optic anao?

Manara-maso ny kalitaon'ny vokatra avy amin'ny akora ka hatramin'ny farany produts Ny akora rehetra dia tokony hosedraina mba hifanaraka amin'ny fenitra Rohs rehefa tonga any amin'ny famokaranay izahay. Andramo ny vokatra vita araka ny fenitra fitsapana. Nankatoavin'ny andrim-pandraharahana vokatra optika sy fifandraisana matihanina isan-karazany, ny GL dia manao fitiliana an-trano isan-karazany ao amin'ny laboratoara sy ivom-pitsapana azy manokana. Izahay koa dia manao fitsapana miaraka amin'ny fifanarahana manokana miaraka amin'ny Minisiteran'ny Governemanta Shinoa momba ny fanaraha-maso sy ny fanaraha-maso ny kalitaon'ny vokatra fifandraisana optika (QSICO).

Fanaraha-maso kalitao - Fitaovana fitiliana sy fenitra:

Hevitra:

Mba hahafeno ny fenitra avo indrindra eran'izao tontolo izao, dia manara-maso hatrany ny fanehoan-kevitry ny mpanjifanay izahay. Raha mila hevitra sy soso-kevitra, azafady, mifandraisa aminay, mailaka:[mailaka voaaro].

Soraty eto ny hafatrao ary alefaso aminay

ADSS Single Jacket All-Dielectric Self-Supporting Fiber optic cable dia hevitra ho an'ny fametrahana amin'ny fizarana ary koa ny fandefasana ny fametrahana envirline dia takiana araka ny anarany dia manondro, tsy misy fanohanana na tariby iraka ilaina, ka ny fametrahana dia vita amin'ny alàlan'ny lalana tokana. endri-javatra: Tokana sosona, Loose fantsona mitongilana, Non-metaly hery mpikambana, antsasaky ny maina rano-sakanana, Aramid kofehy hery mpikambana, PE palitao ivelany. Ahitana 2 core, 4 core, 6 core, 8 core, 12 core, 16 core, 24 core, 36 core, 48 core, 96 core, hatramin'ny 144 core.

Vidin'ny GL Fiberpalitao tokana ADSS tariby fibre optic mifanaraka amin'ny fenitra IEC 60794-4, IEC 60793, TIA / EIA 598 A.

Fibre optic toetra:

G.652D	50/125μm	62.5/125μm
Atenuation (+20)	@850nm		≤3,0 dB/km	≤3,0 dB/km
@1300nm		≤1,0 dB/km	≤1,0 dB/km
@1310nm	≤0,36 dB/km
@1550nm	≤0,22 dB/km
Bandwidth (kilasy A)	@850nm		≥500 MHz·km	≥200 MHz·km
@1300nm		≥1000 MHz·km	≥600 MHz·km
Aperture nomerika		0,200±0,015NA	0,275±0,015NA
Ny halavan'ny onjam-pamokarana tariby λcc	≤1260nm

2-144 Core Single Jackets ADSS Cable Specifications:

Isan'ny fibre tariby		/	2~30	32–60	62–72	96	144
FIRAFITRA		/	1+5	1+5	1+6	1+8	1+12
Fomba fibre		/	G.652D
Mpikambana matanjaka foibe	KEVITRA	mm	FRP
Mpikambana matanjaka foibe	Savaivony (eo ho eo)	mm	1.5	1.5	2.1	2.1	2.1
Loose Tube	KEVITRA	mm	PBT
	Savaivony (eo ho eo)		1.8	2.1	2.1	2.1	2.1
	Hatevina (eo ho eo)		0.32	0.35	0.35	0.35	0.35
	Max fibre / fantsona malalaka		6	12	12	12	12
	Loko fantsona		Famantarana loko feno
	halavan'ny fibre	%	0.7–0.8

fanoherana ny rano	KEVITRA	/	Cable jelly + sosona mahatanty rano
Non-metaly manamafy ny singa	KEVITRA	/	Aramid Yarn
Sarona ivelany	KEVITRA	mm	MDPE
	Sarona ivelany		1.8mm
Savaivony tariby (eo ho eo)		mm	9.6	10.2	10.8	12.1	15
Lanja tariby (Tombanana)		kg/km	70	80	90	105	125
Cable Sectional faritra		mm2	72.38	81.72	91.61	115	176.7
Coefficient fanalefahana (Max)	1310nm	dB/km	0.35
	1550nm		0.21
Herin'ny taham-pamokarana (RTS)		kn	5.8
Fihenjanana azo atao (MAT)		kn	2.2
Fihenjanan'ny asa isan-taona (EDS)		kn	3.0
Ny modulus Young		kn/mm2	7.6
Coefficient ny fanitarana mafana		10-6/℃	9.3
Fanoherana fanoherana	Long term	N/100mm	1100
	Fotoana fohy		2200
Fahazoan-dàlana Miondrika Radius	voasakantsakan'ny	mm	15 ny OD
	mavitrika		20 ny OD
hafanana	Rehefa mametraka	℃	-20~+60
	Fitehirizana sy fitaterana		-40~+70
	mihazakazaka		-40~+70
Fampiharana	Mety amin'ny haavon'ny malefaka ambanin'ny 110kV, ny hafainganam-pandehan'ny rivotra ambanin'ny 25m/s, icing 5mm
Cable Marks	Anaran'ny orinasa ADSS-××B1-PE-100M DL/T 788-2001 ××××M Taona (Na amin'ny fangatahan'ny mpanjifa)

Fanamarihana :

Ny ampahany amin'ny tariby ADSS ihany no voatanisa ao amin'ny tabilao. Ny tariby ADSS miaraka amin'ny velarana hafa dia azo anontaniana mivantana amin'ny GL Fiber.
Ny famaritana eo amin'ny latabatra dia azo amin'ny fepetra fa tsy misy fahasamihafana amin'ny haavony ary ny sag fametrahana dia 1%.
Ny isan'ny fibre dia 2 hatramin'ny 144. Ny famantarana ny fibre dia mifanaraka amin'ny fenitra nasionaly.
Ity datasheer ity dia mety ho rence fotsiny, na fanampin'ny fifanarahana. Azafady mba mifandraisa amin'ny mpivarotra anay raha mila fanazavana fanampiny.

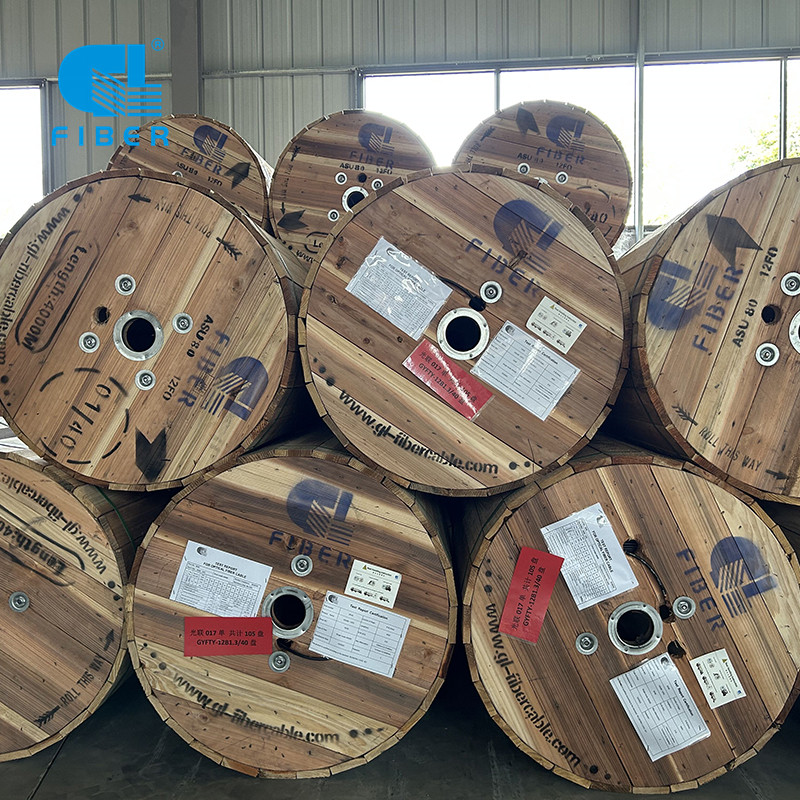

Fonosana fitaovana:

Amponga hazo tsy azo averina.
Ny tendrony roa amin'ny tariby fibre optique dia mifamatotra tsara amin'ny amponga ary voaisy tombo-kase amin'ny satroka azo ahena mba hisorohana ny fidiran'ny hamandoana.
• Ny halavan'ny tariby tsirairay dia tsy maintsy mihodinkodina amin'ny Amponga Hazo voafotsy
• Voasaron'ny takelaka plastika
• Voaisy tombo-kase amin'ny tsorakazo mafy
• Farafahakeliny 1 m amin'ny faran'ny tariby anatiny no hatokana hanaovana fitiliana.
• halavan'ny amponga: Standard halavan'ny amponga dia 3,000m±2%;

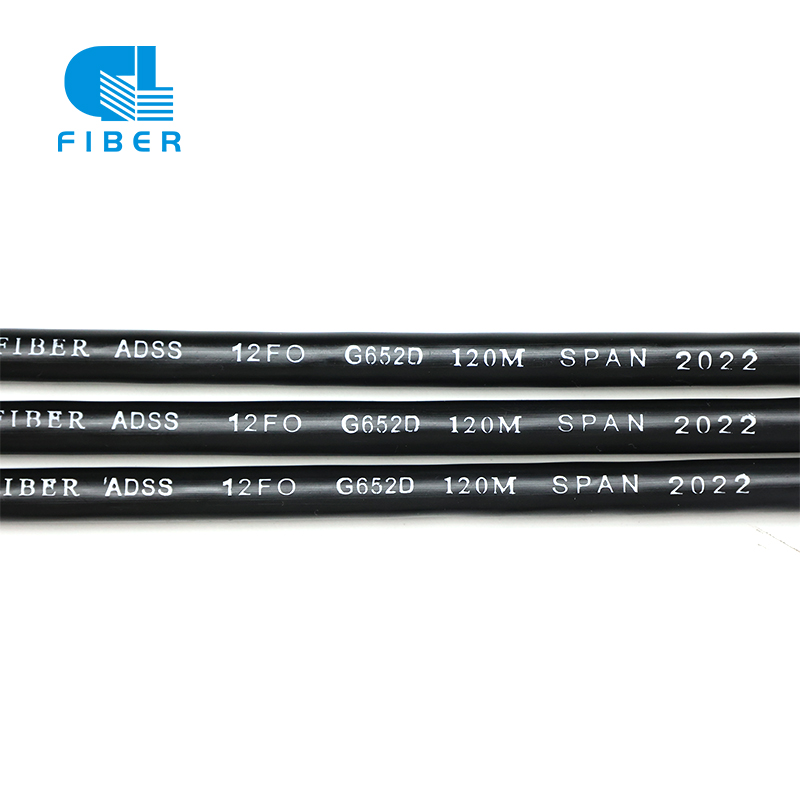

Fanontana tariby:

Ny laharana manaraka ny halavan'ny tariby dia tokony ho marika eo amin'ny fonon'ny tariby ivelany amin'ny elanelan'ny 1 metatra ± 1%.

Ity fampahalalana manaraka ity dia asiana marika eo amin'ny fonon'ny tariby ivelany amin'ny elanelana 1 metatra eo ho eo.

1. Karazana tariby sy ny isan'ny fibre optika
2. Anaran'ny mpanamboatra
3. Volana sy taom-pamokarana
4. halavan'ny tariby

Halavany & Fonosana	2 KM	3 KM	4 KM	5 KM
Fonosana	amponga hazo	amponga hazo	amponga hazo	amponga hazo
Size	900750900MM	10006801000MM	10907501090MM	12907201290
Lanja afa-karatsaka	156KG	240KG	300KG	400KG
Lanja tsy afa-karatsaka	220KG	280KG	368KG	480KG

Fanamarihana: Ny savaivony tariby reference 10.0MM sy ny halavany 100M. Mba anontanio azafady ny sampan-draharaha momba ny varotra.

Fanamarihana amponga:

Ny lafiny tsirairay amin'ny amponga hazo tsirairay dia tokony hasiana marika maharitra amin'ny litera farafahakeliny 2,5 ~ 3 sm miaraka amin'ireto manaraka ireto:

1. Fanamboarana anarana sy logo
2. halavan'ny tariby
3.Karazana tariby fibreary isan'ny fibre, sns
4. Lalana
5. Lanja lehibe sy harato
