Cable de Fibra óptica ASU, 2-24 hilos FO

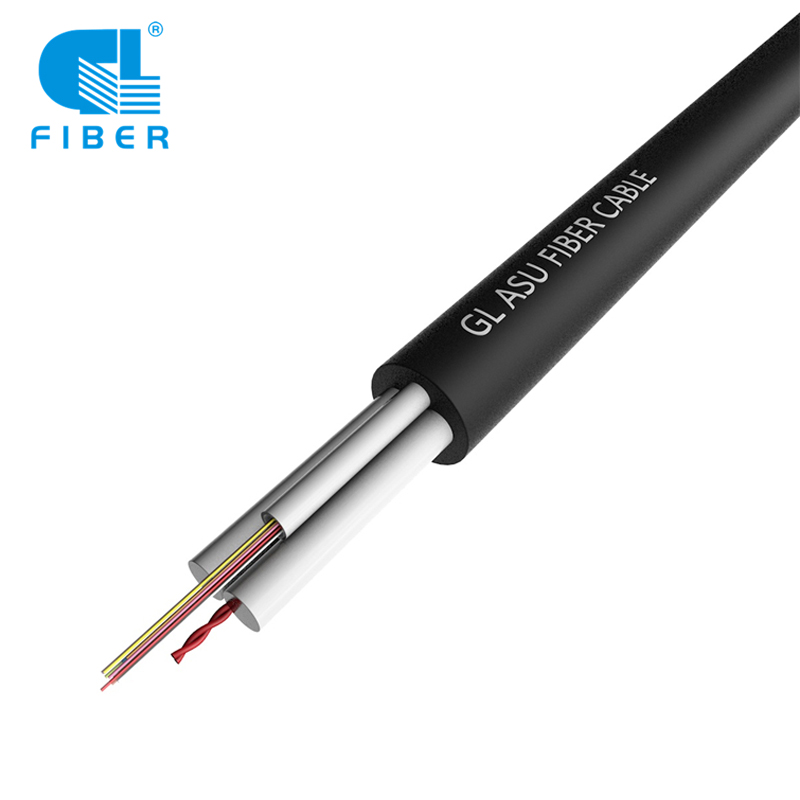

G.652D Aerial Selvstøttet ASU fiberoptisk kabel (for 100m spennvidde) har en løs rørstruktur og vannavstøtende gelblanding for å gi avgjørende beskyttelse for fiberen. Over røret legges vannblokkerende materiale for å holde kabelen vanntett. To parallelle fiberarmerte plastelementer (FRP) er plassert på de to sidene. Kabelen er dekket med en enkelt PE ytre kappe. Den er spesielt egnet for installasjon i antenne for langdistansekommunikasjon.

Produktdetaljer:

  • Fiberkjerne: 2-24 kjerner er tilgjengelig
  • Fibertype:G652D/G655/G657A1/A2
  • Spennvidde: 120m

Søknader:
- Installasjon på mellom- og langdistanse LAN-backbones, der det kreves en kompakt og robust kabel.

Åpne Whats-appen
Beskrivelse
Spesifikasjon
Pakke og frakt
Fabrikkutstilling
Gi tilbakemelding

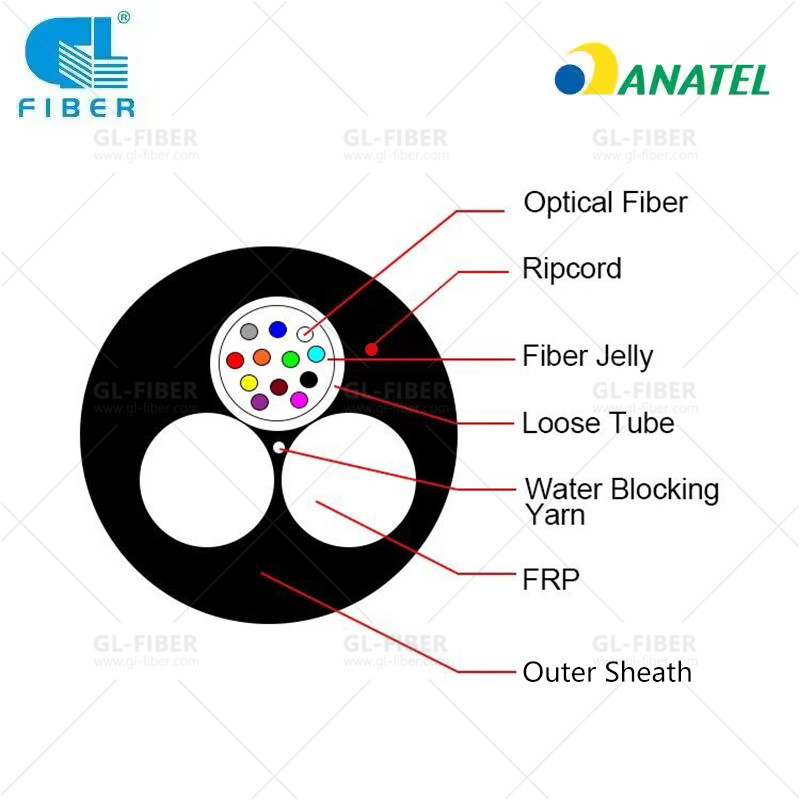

Strukturdesign

asu fiberoptisk kabel

Introduksjon av optiske fibre
Sentralt løst rør, to FRP-styrkeelement, en ripsnor; Søknad for lokalnettverk.
Fiberoptisk teknisk parameter

Ingen.

                  Varer Enhet

Spesifikasjon

G.652D

1

ModusField Diameter

1310nm

μm

9.2±0,4

1550nm

μm

10.4±0,5

2

Kledningsdiameter

μm

125±0,5

3

Cladding Ikke-sirkularitet

%

≤0,7

4

Kjernebeklednings konsentrisitetsfeil

μm

≤0,5

5

Beleggdiameter

μm

245±5

6

Belegg Ikke-sirkularitet

%

≤6.0

7

Kledning-belegg konsentrisitetsfeil

μm

≤12.0

8

Kabelavskjæringsbølgelengde

nm

λcc≤1260

9

Ademping (maks.)

1310nm

dB/km

≤0,36

1550nm

dB/km

≤0,22

Teknisk parameter for ASU 80 fiberoptisk kabel

Varer

Spesifikasjoner

Antall fiber

2~12 fibre

Spenn

120m


Farget beleggfiber

Dimensjon

250 mm±15μm



Farge

  Grønn、Gul、Hvit、Blå, rød, fiolett, brun, rosa, svart, grå, oransje, aqua

Kabel OD (mm)

7,0 mm±0,2
Kabelvekt

44 KGS/KM

Løst rør

Dimensjon

2,0 mm



Materiale

PBT



Farge

Hvit

Styrke medlem

Dimensjon

2.0mm



Materiale

Frp

Ytterjakke

Materiale

PE



Farge

Svart
Mekaniske og miljømessige egenskaper

Varer

Enhet

Spesifikasjoner

Spenning(Langsiktig）

N

1000

Spenning(Kort sikt）

N

1500

Knus(Langsiktig）

N/100mm

500

Knus(Kort sikt）

N/100mm

1000

Iinstallasjonstemperatur

℃

-0℃ til +60℃

Operating Temperatur

℃

-20℃ til +70℃

Oppbevaring Temperature

℃

-20℃ til +70℃
TESTKRAV

Godkjent av ulike profesjonelle institusjoner for optiske og kommunikasjonsprodukter, utfører GL også ulike interne tester i sitt eget laboratorium og testsenter. Hun gjennomfører også tester med spesialavtale med det kinesiske regjeringsdepartementet for kvalitetstilsyn og inspeksjonssenter for optiske kommunikasjonsprodukter (QSICO). GL har teknologien for å holde fiberdempningstapet innenfor industristandarder.

Kabelen er i samsvar med gjeldende standard for kabel og krav fra kunden. Følgende testelementer utføres i henhold til tilsvarende referanse. Rutinemessige tester av optisk fiber.

Modusfeltdiameter IEC 60793-1-45
Modusfelt Kjerne/kledd konsentrisitet IEC 60793-1-20
Kledningsdiameter IEC 60793-1-20
Kledning ikke-sirkularitet IEC 60793-1-20
Dempningskoeffisient IEC 60793-1-40
Kromatisk spredning IEC 60793-1-42
Kabelavskjæringsbølgelengde IEC 60793-1-44
Spenningsbelastningstest
Teststandard IEC 60794-1
Prøvelengde Ikke mindre enn 50 meter
Laste Maks. installasjonsbelastning
Varighet tid 1 time
Testresultater Ekstra demping:≤0,05dB Ingen skade på ytre jakke og indre elementer
Knuse/kompresjonstest
Test standard IEC 60794-1
Laste Knus last
Tallerkenstørrelse 100 mm lengde
Varighet tid 1 minutt
Testnummer 1
Testresultater Ekstra demping:≤0,05dB Ingen skade på ytre jakke og indre elementer
Slagmotstandstest
Teststandard IEC 60794-1
Påvirkningsenergi 6,5J
Radius 12,5 mm
Påvirkningspunkter 3
Påvirkningsnummer 2
Testresultat Ekstra demping:≤0,05dB
Gjentatt bøyetest
Teststandard IEC 60794-1
Bøyeradius 20 X diameter på kabel
Sykluser 25 sykluser
Testresultat Ekstra demping:≤0,05dB Ingen skade på ytre jakke og indre elementer
Torsjon/vri test
Teststandard IEC 60794-1
Prøvelengde 2m
Vinkler ±180 grader
sykluser 10
Testresultat Ekstra demping:≤0,05dB Ingen skade på ytre jakke og indre elementer
Temperatur syklus test
Teststandard IIEC 60794-1
Temperaturtrinn +20℃ →-40℃ →+85℃→+20℃
Tid for hvert trinn Overgang fra 0℃til -40℃:2timer; varighet ved -40℃:8 timer; Overgang fra -40℃til +85℃:4 timer; varighet på +85℃:8 timer; Overgang fra +85℃til 0℃:2 timer
Sykluser 5
Testresultat Dempningsvariasjon for referanseverdi (dempningen som skal måles før test ved +20±3℃) ≤0,05 dB/km
Vanngjennomtrengningstest
Teststandard IEC 60794-1
Høyde på vannsøylen 1m
Prøvelengde 1m
Testtid 1 time
Testresultat Ingen vannlekkasje fra motsatt av prøven
BRUKSANVISNING

Det anbefales at konstruksjonen og kablingen til denne optiske ASU-kabelen benytter hengende ereksjonsmetoden. Denne monteringsmetoden kan oppnå den beste helheten når det gjelder monteringseffektivitet, monteringskostnad, driftssikkerhet og beskyttelse av optisk kabelkvalitet. Driftsmetode: For ikke å skade kappen til den optiske kabelen, blir trinsetrekkmetoden generelt tatt i bruk. Som vist i figuren, installer styretauet og to styreskiver på den ene siden (startenden) og trekksiden (terminalenden) av den optiske kabelspolen, og installer en stor trinse (eller stram styreskive) i riktig posisjon av polet. Koble trekktauet og den optiske kabelen med trekkglideren, installer deretter en styreskive hver 20.-30 m på opphengslinjen (montøren er bedre å sykle på trinsen), og hver gang en trinse er installert, er trekktauet føres gjennom trinsen, og enden trekkes manuelt eller av en traktor (vær oppmerksom på strekkkontrollen). ). Kabeltrekkingen er fullført. Fra den ene enden, bruk den optiske kabelkroken til å henge den optiske kabelen på opphengslinjen, og bytt ut styreskiven. Avstanden mellom krokene og krokene er 50±3cm. Avstanden mellom de første krokene på begge sider av stangen er ca. 25 cm fra festepunktet til hengende wire på stangen.

I 2022 har vår optiske ASU-80-kabel bestått ANATEL-sertifiseringen i Brasil, OCD (ANATEL-datterselskap) sertifikatnummer:nr. 15901-22-15155; nettsted for sertifikatspørring:https://sistemas.anatel.gov.br/mosaico /sch/publicView/listarProdutosHomologados.xhtml.

Skriv din melding her og send den til oss

Strukturdesign

asu fiberoptisk kabel

Introduksjon av optiske fibre
Sentralt løst rør, to FRP-styrkeelement, en ripsnor; Søknad for lokalnettverk.

Fiberoptisk teknisk parameter

Ingen.

 Varer Enhet

Spesifikasjon

G.652D

1

Modusfeltdiameter

1310nm

μm

9,2±0,4

1550nm

μm

10,4±0,5

2

Kledningsdiameter

μm

125±0,5

3

Kledning ikke-sirkulært

%

≤0,7

4

Kjernebeklednings konsentrisitetsfeil

μm

≤0,5

5

Beleggdiameter

μm

245±5

6

Ikke-sirkulær belegg

%

≤6,0

7

Kledning-belegg konsentrisitetsfeil

μm

≤12,0

8

Kabelavskjæringsbølgelengde

nm

λcc≤1260

9

Dempning (maks.)

1310nm

dB/km

≤0,36

1550nm

dB/km

≤0,22

Teknisk parameter for ASU 80 fiberoptisk kabel

Varer

Spesifikasjoner

Antall fiber

2~12 fibre

Spenn

120m


Farget beleggfiber

Dimensjon

250mm±15μm



Farge

Grønn, gul, hvit, blå, rød, fiolett, brun, rosa, svart, grå, oransje, aqua

Kabel OD (mm)

7,0 mm±0,2
Kabelvekt

47 KGS/KM

Løst rør

Dimensjon

2,0 mm



Materiale

PBT



Farge

Hvit

Styrke medlem

Dimensjon

2,0 mm



Materiale

Frp

Ytterjakke

Materiale

PE



Farge

Svart
Mekaniske og miljømessige egenskaper

Varer

Enhet

Spesifikasjoner

Spenning (langsiktig)

N

1000

Spenning (kortsiktig)

N

1500

Crush (Langsiktig)

N/100mm

500

Crush (kort sikt)

N/100mm

1000

Installasjonstemperatur

℃

-0℃ til +60℃

Driftstemperatur

℃

-20℃ til +70℃

Lagringstemperatur

℃

-20℃ til +70℃

TESTKRAV

Godkjent av ulike profesjonelle institusjoner for optiske og kommunikasjonsprodukter, utfører GL også ulike interne tester i sitt eget laboratorium og testsenter. Hun gjennomfører også tester med spesialavtale med det kinesiske regjeringsdepartementet for kvalitetstilsyn og inspeksjonssenter for optiske kommunikasjonsprodukter (QSICO). GL har teknologien for å holde fiberdempningstapet innenfor industristandarder.

Kabelen er i samsvar med gjeldende standard for kabel og krav fra kunden. Følgende testelementer utføres i henhold til tilsvarende referanse. Rutinemessige tester av optisk fiber.

Modusfeltdiameter IEC 60793-1-45
Modusfelt Kjerne/kledd konsentrisitet IEC 60793-1-20
Kledningsdiameter IEC 60793-1-20
Kledning ikke-sirkularitet IEC 60793-1-20
Dempningskoeffisient IEC 60793-1-40
Kromatisk spredning IEC 60793-1-42
Kabelavskjæringsbølgelengde IEC 60793-1-44
Spenningsbelastningstest
Teststandard IEC 60794-1
Prøvelengde Ikke mindre enn 50 meter
Laste Maks. installasjonsbelastning
Varighet tid 1 time
Testresultater Ekstra demping: ≤0,05dB Ingen skade på ytre jakke og indre elementer
Knuse/kompresjonstest
Teststandard IEC 60794-1
Laste Knus last
Tallerkenstørrelse 100 mm lengde
Varighet tid 1 minutt
Testnummer 1
Testresultater Ekstra demping: ≤0,05dB Ingen skade på ytre jakke og indre elementer
Slagmotstandstest
Teststandard IEC 60794-1
Påvirkningsenergi 6,5J
Radius 12,5 mm
Påvirkningspunkter 3
Påvirkningsnummer 2
Testresultat Ekstra demping:≤0,05dB
Gjentatt bøyetest
Teststandard IEC 60794-1
Bøyeradius 20 X diameter på kabel
Sykluser 25 sykluser
Testresultat Ekstra demping: ≤ 0,05dB Ingen skade på ytre jakke og indre elementer
Torsjon/vri test
Teststandard IEC 60794-1
Prøvelengde 2m
Vinkler ±180 grader
sykluser 10
Testresultat Ekstra demping: ≤0,05dB Ingen skade på ytre jakke og indre elementer
Temperatur syklus test
Teststandard IIEC 60794-1
Temperaturtrinn +20℃ →-40℃ →+85℃→+20℃
Tid for hvert trinn Overgang fra 0 ℃ til -40 ℃: 2 timer; varighet ved -40℃:8 timer; Overgang fra -40 ℃ til +85 ℃: 4 timer; varighet ved +85℃:8 timer; Overgang fra +85 ℃ til 0 ℃: 2 timer
Sykluser 5
Testresultat Dempningsvariasjon for referanseverdi (dempningen som skal måles før test ved +20±3℃) ≤ 0,05 dB/km
Vanngjennomtrengningstest
Teststandard IEC 60794-1
Høyde på vannsøylen 1m
Prøvelengde 1m
Testtid 1 time
Testresultat Ingen vannlekkasje fra motsatt av prøven
BRUKSANVISNING

Det anbefales at konstruksjonen og kablingen til denne optiske ASU-kabelen benytter hengende ereksjonsmetoden. Denne monteringsmetoden kan oppnå den beste helheten når det gjelder monteringseffektivitet, monteringskostnad, driftssikkerhet og beskyttelse av optisk kabelkvalitet. Driftsmetode: For ikke å skade kappen til den optiske kabelen, blir trinsetrekkmetoden generelt tatt i bruk. Som vist i figuren, installer styretauet og to styreskiver på den ene siden (startenden) og trekksiden (terminalenden) av den optiske kabelspolen, og installer en stor trinse (eller stram styreskive) i riktig posisjon av polet. Koble trekktauet og den optiske kabelen med trekkglideren, installer deretter en styreskive hver 20.-30 m på opphengslinjen (montøren er bedre å sykle på trinsen), og hver gang en trinse er installert, er trekktauet føres gjennom trinsen, og enden trekkes manuelt eller av en traktor (vær oppmerksom på strekkkontrollen). ). Kabeltrekkingen er fullført. Fra den ene enden, bruk den optiske kabelkroken til å henge den optiske kabelen på opphengslinjen, og bytt ut styreskiven. Avstanden mellom krokene og krokene er 50±3cm. Avstanden mellom de første krokene på begge sider av stangen er ca. 25 cm fra festepunktet til hengende wire på stangen.

I 2022 har vår optiske ASU-80-kabel bestått ANATEL-sertifiseringen i Brasil, OCD (ANATEL-datterselskap) sertifikatnummer:nr. 15901-22-15155; nettsted for sertifikatspørring:https://sistemas.anatel.gov.br/mosaico /sch/publicView/listarProdutosHomologados.xhtml.

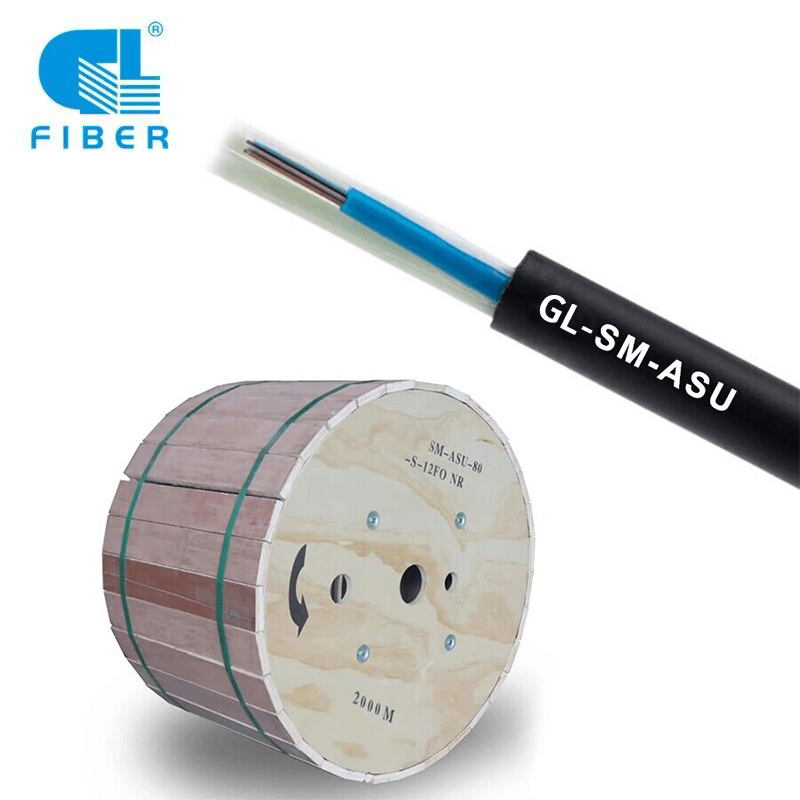

Pakking og merking

  • Hver enkelt kabellengde skal rulles opp på røyket tretrommel
  • Dekket av plastbufferark
  • Forseglet med kraftige trelekter
  • Minst 1 m av innsiden av kabelen vil bli reservert for testing.
  • Trommellengde: Standard trommellengde er 3,000m±2%; etter behov
  • 5.2 Trommelmerking (kan i henhold til kravet i den tekniske spesifikasjonen) Produsentnavn;
  • Produksjonsår og måned Rull – retningspil;
  • Trommellengde; Brutto/nettovekt;
