GJXFH/GJXH Wewnętrzny kabel upuszczający FTTH typu łukowego

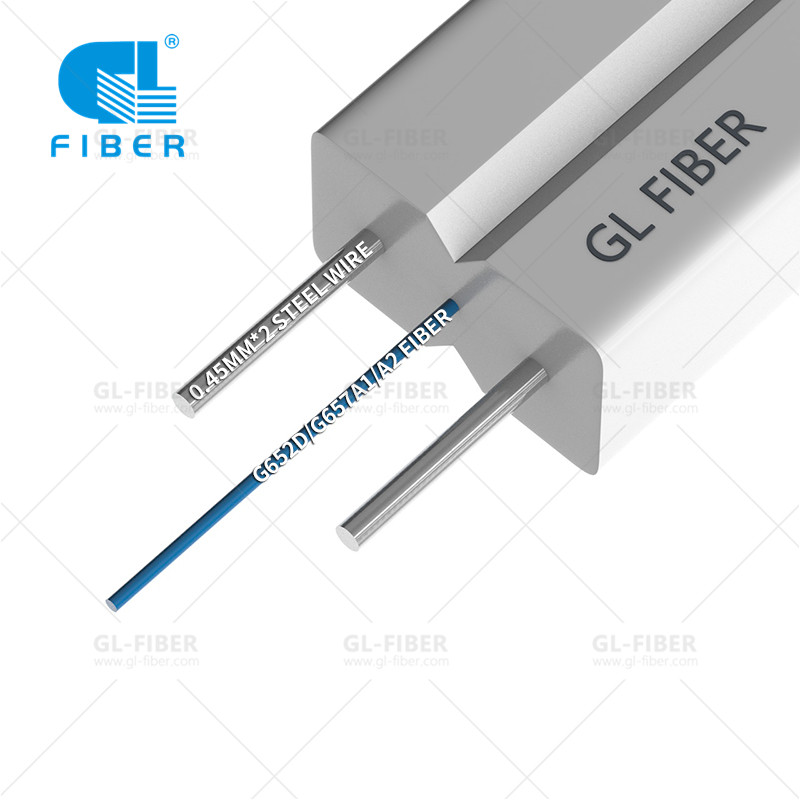

Typowy opadający kabel optyczny typu łukowego (GJXFH/GJXH) zawiera centralne włókna światłowodowe z 2 równoległymi włóknami KFRP lub drutem stalowym jako elementy wzmacniające umieszczone po obu stronach, a osłona LSZH lub PVC jest wytłaczana na zewnątrz.

Typ włókna: dostępne G652D, G657A1, G657A2
Liczba włókien: 1,2,4,6,12 rdzeni
Powłoka zewnętrzna: LSZH

Aplikacja :
1. Wszystkie typy kabli światłowodowych o różnej budowie
2. Działanie sieci optycznej o wysokiej wydajności
3. Szybkie trasy optyczne w budynkach (FTTX)

Wyślij e-mail do nas Otwórz aplikację Whats

Opis

Specyfikacja

Paczka i wysyłka

Pokaz fabryczny

Zostaw swoją opinię

Projekt konstrukcji:

Główna cecha:
1. Prosta konstrukcja, niewielka waga, wysoka wytrzymałość na rozciąganie
2. Nowatorska konstrukcja rowków, łatwe zdejmowanie i łączenie, uproszczona instalacja i konserwacja
3. Niski poziom dymu, brak halogenów i powłoka ognioodporna, przyjazna dla środowiska, dobre bezpieczeństwo

Nasz kabel przyłączeniowy FTTH zbudowany z 1 lub 2 przewodów jednomodowych (G.657A). Chronione przez dwa równoległe elementy wzmacniające (stal ocynkowana). Chronione przez dwa równoległe elementy wzmacniające (stal ocynkowana).

Standardy: IEC 60794-4, IEC 60793, TIA/EIA 598 A

Charakterystyka światłowodu:

G.652	G.655	50/125μm	62,5/125μm
@850nm			≤3,5 dB/km	≤3,5 dB/km
@1300nm			≤1,5 dB/km	≤1,5 dB/km
@1310nm	≤0,40 dB/km	≤0,40 dB/km
@1550nm	≤0,30 dB/km	≤0,30 dB/km
@850nm			≥500 MHz·km	≥200 MHz·km
@1300nm			≥500 MHz·km	≥500 MHz·km
Przysłona numeryczna				0,200±0,015NA	0,275 ± 0,015 NA
Długość fali odcięcia kabla		≤1260 nm	≤1260 nm

Parametry techniczne kabla:

Liczba włókien	Średnica kabla mm	Masa kabla kg/km	Wytrzymałość na rozciąganie Długie /Krótkoterminowe N	Zmiażdżyć Opór długi /Krótkoterminowe N/100mm	Promień gięcia Statyczny / dynamiczny mm
1	(2,0±0,2)×(3,0±0,2)	8	40/80	500/1000	20/40
2	(2,0±0,2)×(3,0±0,2)	8	40/80	500/1000	20/40
4	(2,0±0,2)×(3,0±0,2)	8	40/80	500/1000	20/40
6	(2,5±0,2)×(4,0±0,2)	8,5	40/80	500/1000	20/40
8	(2,5±0,2)×(4,0±0,2)	9,0	40/80	500/1000	20/40
12	(3,0±0,2)×(4,0±0,2)	9.7	40/80	500/1000	20/40

Temperatura przechowywania/pracy: -20 ℃ do + 60 ℃

NotatkaS:Tutaj wymieniono tylko część kabli przyłączeniowych. Możemy polegać na wymaganiach klienta dotyczących produkcji różnych modeliUpuść kable.

Jak wybrać ekonomiczne i praktyczne opakowanie bębna kablowego do upuszczenia kabla?

Zwłaszcza w niektórych krajach o deszczowej pogodzie, takich jak Ekwador i Wenezuela, profesjonalni producenci FOC zalecają użycie wewnętrznego bębna z PCV w celu ochrony kabla dolnego FTTH. Bęben ten jest przymocowany do szpuli za pomocą 4 śrub. Jego zaletą jest to, że bęben nie boi się deszczu, a nawinięcie liny nie jest łatwe do poluzowania. Poniżej znajdują się zdjęcia budowy przesłane przez naszych klientów końcowych. Po zakończeniu instalacji szpula jest nadal stabilna i nienaruszona.

Tymczasem mamy 15-letni dojrzały zespół logistyczny, który w 100% spełnia Twoje wymagania dotyczące bezpieczeństwa i czasu dostawy.

Pakiet FTTHUpuszczaćKabel
No	Przedmiot	Indeks
No	Przedmiot	Na zewnątrzdrzwiUpuszczaćKabel	WnętrzUpuszczaćKabel	Płaski spadekKabel
1	Długość i opakowanie	Szpula 1000m/sklejka	Szpula 1000m/sklejka	Szpula 1000m/sklejka
2	Rozmiar szpuli ze sklejki	250×110×190mm	250×110×190mm	300×110×230 mm
3	Rozmiar kartonu	260×260×210 mm	260×260×210 mm	360×360×240 mm
4	Waga netto	21kg/km	8,0 kg/km	20kg/km

Ładuję sugestię dotyczącą ilości
Kontener 20'GP	1KM/rolka	600KM
Kontener 20'GP	2KM/rolka	650KM
Kontener 40'HQ	1KM/rolka	1100KM
Kontener 40'HQ	2KM/rolka	1300KM

*Powyższe stanowi jedynie propozycję załadunku kontenera. W sprawie konkretnej ilości prosimy o kontakt z naszym działem sprzedaży.

Informacja zwrotna:Aby sprostać najwyższym światowym standardom jakości, na bieżąco monitorujemy opinie naszych klientów. Aby uzyskać uwagi i sugestie, skontaktuj się z nami, e-mail:[e-mail chroniony].

Napisz tutaj swoją wiadomość i wyślij ją do nas

Charakterystyka światłowodu:

G.652	G.655	50/125μm	62,5/125μm
@850nm			≤3,5 dB/km	≤3,5 dB/km
@1300nm			≤1,5 dB/km	≤1,5 dB/km
@1310nm	≤0,40 dB/km	≤0,40 dB/km
@1550nm	≤0,30 dB/km	≤0,30 dB/km
@850nm			≥500 MHz·km	≥200 MHz·km
@1300nm			≥500 MHz·km	≥500 MHz·km
Przysłona numeryczna				0,200±0,015NA	0,275 ± 0,015 NA
Długość fali odcięcia kabla		≤1260 nm	≤1260 nm

Parametry techniczne kabla:

Liczba włókien	Średnica kabla mm	Masa kabla kg/km	Wytrzymałość na rozciąganie Długie /Krótkoterminowe N	Zmiażdżyć Opór długi /Krótkoterminowe N/100mm	Promień gięcia Statyczny / dynamiczny mm
1	(2,0±0,2)×(3,0±0,2)	8	40/80	500/1000	20/40
2	(2,0±0,2)×(3,0±0,2)	8	40/80	500/1000	20/40
4	(2,0±0,2)×(3,0±0,2)	8	40/80	500/1000	20/40
6	(2,5±0,2)×(4,0±0,2)	8,5	40/80	500/1000	20/40
8	(2,5±0,2)×(4,0±0,2)	9,0	40/80	500/1000	20/40
12	(3,0±0,2)×(4,0±0,2)	9.7	40/80	500/1000	20/40

Temperatura przechowywania/pracy: -20 ℃ do + 60 ℃

Materiał do pakowania:

Bęben drewniany bezzwrotny.
Oba końce kabli światłowodowych są bezpiecznie przymocowane do bębna i uszczelnione termokurczliwą nasadką, aby zapobiec przedostawaniu się wilgoci.
• Każdy pojedynczy odcinek kabla powinien być nawinięty na fumigowany drewniany bęben
• Przykryty plastikowym arkuszem buforowym
• Uszczelnione mocnymi drewnianymi listwami
• Co najmniej 1 m wewnętrznego końca kabla zostanie zarezerwowany do testów.
• Długość bębna: Standardowa długość bębna wynosi 3，000m±2%;

Drukowanie kabli:

Numer porządkowy długości kabla należy zaznaczyć na zewnętrznej powłoce kabla w odstępie 1 metra ± 1%.

Na zewnętrznej powłoce kabla należy umieścić następujące informacje w odstępach około 1 metra.

1. Typ kabla i liczba włókien optycznych
2. Nazwa producenta
3. Miesiąc i rok produkcji
4. Długość kabla

Oznaczenie bębna:

Każda strona każdego drewnianego bębna powinna być trwale oznaczona literami o wysokości co najmniej 2,5–3 cm i zawierać następujące informacje:

1. Nazwa producenta i logo
2. Długość kabla
3. Rodzaje kabli światłowodowych i liczba włókien itp
4. Rolka
5. Masa brutto i netto

Port:
Szanghaj/Kanton/Shenzhen

Czas realizacji:

Ilość (KM)	1-300	≥300
Szacowany czas (dni)	15	Do poczęcia!

Pakiet FTTHUpuszczaćKabel
No	Przedmiot	Indeks
No	Przedmiot	Na zewnątrzdrzwiUpuszczaćKabel	WnętrzUpuszczaćKabel	Płaski spadekKabel
1	Długość i opakowanie	Szpula 1000m/sklejka	Szpula 1000m/sklejka	Szpula 1000m/sklejka
2	Rozmiar szpuli ze sklejki	250×110×190mm	250×110×190mm	300×110×230 mm
3	Rozmiar kartonu	260×260×210 mm	260×260×210 mm	360×360×240 mm
4	Waga netto	21kg/km	8,0 kg/km	20kg/km
5	Waga brutto	23 kg/opakowanie	9,0 kg/opakowanie	21,5 kg/opakowanie

Pakiet i wysyłka:

Jak wybrać ekonomiczne i praktyczne opakowanie bębna kablowego do upuszczenia kabla? Zwłaszcza w niektórych krajach o deszczowej pogodzie, takich jak Ekwador i Wenezuela, profesjonalni producenci FOC zalecają użycie wewnętrznego bębna z PCV w celu ochrony kabla dolnego FTTH. Bęben ten jest przymocowany do szpuli za pomocą 4 śrub. Jego zaletą jest to, że bęben nie boi się deszczu, a nawinięcie liny nie jest łatwe do poluzowania. Poniżej znajdują się zdjęcia budowy przesłane przez naszych klientów końcowych. Po zakończeniu instalacji szpula jest nadal stabilna i nienaruszona.

https://www.gl-fiber.com/products-ftth-drop-cable/

Fabryka Kabli Optycznych

W 2004 roku firma GL FIBER założyła fabrykę produkującą kable optyczne, produkując głównie kable upuszczające, zewnętrzne kable optyczne itp.

GL Fibre posiada obecnie 18 zestawów urządzeń do barwienia, 10 zestawów urządzeń do wtórnego powlekania tworzywami sztucznymi, 15 zestawów urządzeń do skręcania warstw SZ, 16 zestawów urządzeń do powlekania, 8 zestawów urządzeń do produkcji kabli odgałęźnych FTTH, 20 zestawów sprzętu do kabli optycznych OPGW i 1 sprzęt równoległy i wiele innych urządzeń pomocniczych do produkcji. Obecnie roczna zdolność produkcyjna kabli optycznych sięga 12 mln rdzeniokilometrów (średnia dzienna zdolność produkcyjna 45 000 km rdzenia, a rodzaje kabli mogą sięgać 1500 km). Nasze fabryki mogą produkować różne typy wewnętrznych i zewnętrznych kabli optycznych (takich jak ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, mikrokabel wdmuchiwany powietrzem itp.). dzienna zdolność produkcyjna zwykłych kabli może osiągnąć 1500KM/dzień, dzienna zdolność produkcyjna kabla odgałęźnego może osiągnąć max. 1200 km/dzień, a dzienna zdolność produkcyjna OPGW może osiągnąć 200 km/dzień.
