Aplikasi
Kabel EPFU tiasa dianggo salaku kabel serelek jero ruangan dina jaringan FTTH sareng tiasa dipasang ku niupan hawa sareng alat genggam, pikeun nyambungkeun kotak inpormasi multimédia kulawarga sareng titik aksés pikeun palanggan.
- Kinerja niupan hawa anu saé
- Jaringan FTTx
- Mil panungtungan
- Microduct

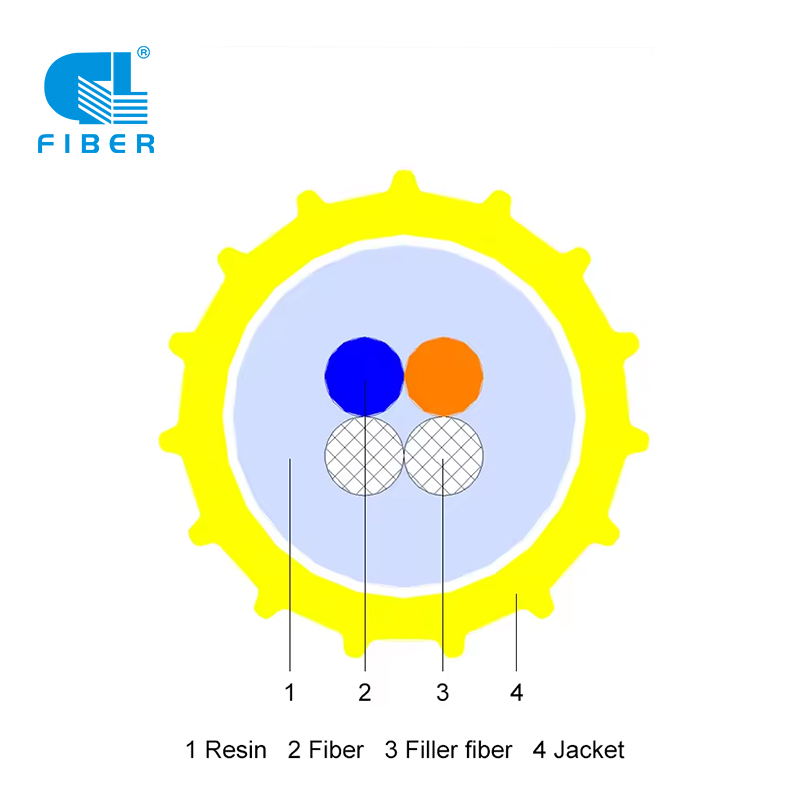

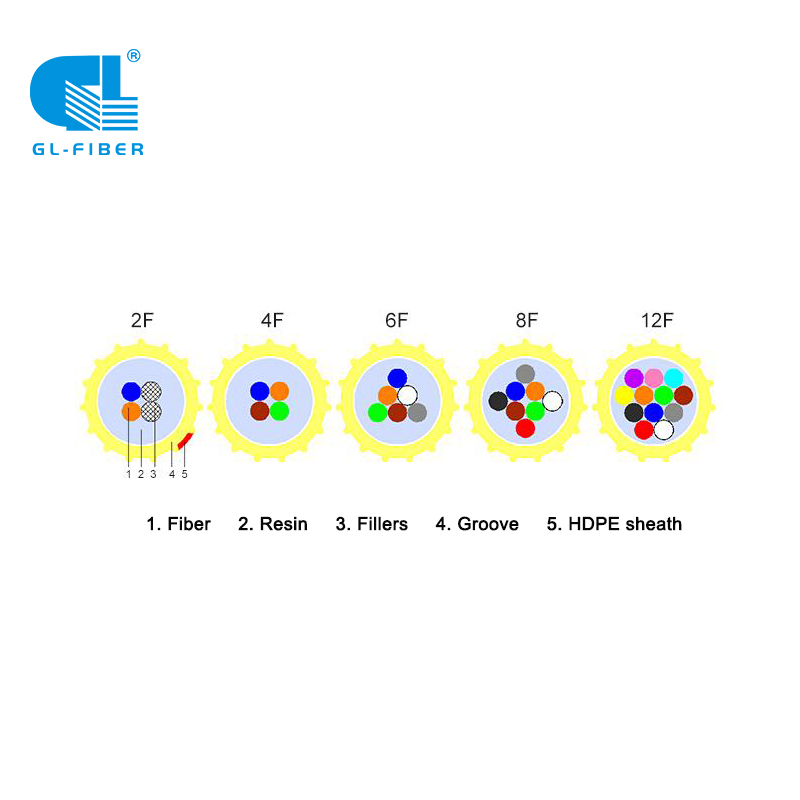

Desain Bagian kabel
Fitur
● 2, 4, 6, 8 jeung 12 pilihan serat.
● Struktur stabil, kinerja mékanis jeung suhu alus.
● Dirancang kalayan alur husus maju niupan jarak.
● Lightweight jeung stiffness ditangtoskeun, ulang instalasi.
● Dirancang kalayan henteu gél, stripping gampang jeung penanganan.
● kaunggulan waragad hadé dibandingkeun produk tradisional.
● asesoris lengkep, kirang tanaga, waktos instalasi handap.
Standar & Sertifikasi
Iwal mun disebutkeun béda dina spésifikasi ieu, sadaya sarat kudu utamana luyu
kalawan spésifikasi baku handap.
| Serat optik: | ITU-T G.652, G.657 IEC 60793-2-50 |
| Kabel optik: | IEC 60794-1-2, IEC 60794-5 |
Performance Dasar
| Jumlah Serat | 2 Serat | 4 Serat | 6 Serat | 8 Serat | 12 Serat |
| Diaméter luar (mm) | 1.15±0.05 | 1.15±0.05 | 1.35±0.05 | 1.15±0.05 | 1,65±0,05 |
| Beurat (g/m) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 |
| Radius Bend Min (mm) | 50 | 50 | 60 | 80 | 80 |
| Suhu | Panyimpenan: -30 ℃ ～ + 70 ℃ Operasi: -30 ℃ ～ + 70 ℃ Instalasi: -5 ℃ ～ + 50 ℃ |
| hirup layanan kabel | 25 taun |
| Catetan: Disarankeun yén struktur 2 unit serat diwangun ku 2 serat anu dieusi, sabab kabuktian yén 2 unit serat.jeung 2 serat kaeusi leuwih hade tinimbang hiji jeung enol atawa hiji kaeusi serat dina kinerja niupan jeung serat stripping-pangabisa. |
Ciri Téknis
| Tipe | Jumlah serat | OD (mm) | Beurat (Kg/km) | Kakuatan reganganJangka panjang/pondok (N) | Résistansi naksir jangka pondok (N/100mm) |
| EPFU-02B6a2 | 2 | 1.1 | 1.1 | 0,15G / 0,5G | 100 |
| EPFU-04B6a2 | 4 | 1.1 | 1.1 | 0,15G / 0,5G | 100 |
| EPFU-06B6a2 | 6 | 1.3 | 1.3 | 0,15G / 0,5G | 100 |
| EPFU-08B6a2 | 8 | 1.5 | 1.8 | 0,15G / 0,5G | 100 |
| EPFU-12B6a2 | 12 | 1.6 | 2.2 | 0,15G / 0,5G | 100 |
Ciri tiupan
| Jumlah serat | 2 | 4 | 6 | 8 | 12 |
| Diaméter saluran | 5,0 / 3,5 mm | 5,0 / 3,5 mm | 5,0 / 3,5 mm | 5,0 / 3,5 mm | 5,0 / 3,5 mm |
| Tekanan niupan | 8 bar / 10 bar | 8 bar / 10 bar | 8 bar / 10 bar | 8 bar / 10 bar | 8 bar / 10 bar |
| Jarak niupan | 500m / 1000m | 500m / 1000m | 500m / 1000m | 500m / 1000m | 500m / 800m |
| Waktu niupan | 15 mnt/30 mnt | 15 mnt/30 mnt | 15 mnt/30 mnt | 15 mnt/30 mnt | 15 mnt/30 mnt |
Ciri Lingkungan
• Angkutan / suhu gudang: -40 ℃ nepi ka + 70 ℃
Pangiriman Panjang
• Panjang baku: 2.000m; panjang séjén ogé sadia
Tés Mékanis sareng Lingkungan
| Barang | Rincian |
| Uji beban tegangan | Métode Uji: Akur sareng IEC60794-1-21-E1
Gaya tarik: W*GN
Panjangna: 50m
Nyekel waktos: 1 menit
Diaméter mandrel: 30 x diaméterna kabel
Saatos uji serat sareng kabel henteu aya karusakan sareng henteu aya parobahan anu jelas dina atenuasi |
| Uji komprési / komprési | Métode Tés: Luyu sareng IEC 60794-1-21-E3
Test Panjang: 100 mm
Beurat: 100 N
Nyekel waktos: 1 menit
Hasil tés:
Atenuasi tambahan ≤0.1dB dina 1550nm.
Saatos tés teu aya retakan malapah sareng henteu aya serat pegatna. |
| Tés kabel bending | Métode Uji: Luyu sareng IEC 60794-1-21-E11B
Mandrel diaméterna: 65mm
Jumlah Siklus: 3 siklus
Hasil tés: atenuasi tambahan ≤0.1dB dina 1550nm.
Saatos tés teu aya retakan malapah sareng henteu aya serat pegatna. |
| Flexing / Tes Bending diulang | Métode Uji: Luyu sareng IEC 60794-1-21- E8 / E6
Beurat beurat: 500g
Bending diaméterna: 20 x diaméterna kabel
Laju dampak: ≤ 2 detik / siklus
Jumlah siklus: 20
Hasil tés: atenuasi tambahan ≤0.1dB dina 1550nm.
Saatos tés teu aya retakan malapah sareng henteu aya serat pegatna. |
| Tes ngabuburit suhu | Métode Uji: Luyu sareng IEC 60794-1-22-F1
Variasi hawa: -20 ℃ nepi ka + 60 ℃
Jumlah siklus: 2
Nyekel waktos per unggal hambalan: 12 jam
Hasil tés: atenuasi tambahan ≤0.1dB/km dina 1550nm. |
Cable Marking
Kacuali upami diperyogikeun, sarungna bakal dianggo inkjet anu ditandaan dina interval 1m, ngandung:
- Ngaran customer
- Ngaran pabrik
- Tanggal pembuatan
- Jenis sareng jumlah inti serat
- Panjang nyirian
- Syarat séjén
Lingkungan
Pinuh patuh kana ISO14001, RoHS sareng OHSAS18001.
Bungkusan kabel
Gratis coiling dina loyang. Panci dina pallets triplek
Panjang pangiriman standar nyaéta 2, 4, 6 km kalayan kasabaran -1%～+3%.
 | Jumlah Serat | Panjangna | Ukuran Pan | Beurat (Kasar) KG |
| (m) | Φ×H |
| | (mm) |
| 2~4 Serat | 2000 m | φ510 × 200 | 8 |
| 4000 m | φ510 × 200 | 10 |
| 6000m | φ510 × 300 | 13 |
| 6 Serat | 2000 m | φ510 × 200 | 9 |
| 4000 m | φ510 × 300 | 12 |
| 8 Serat | 2000 m | φ510 × 200 | 9 |
| 4000 m | φ510 × 300 | 14 |
| 12 Serat | 1000 m | φ510 × 200 | 8 |
| 2000 m | φ510 × 200 | 10 |
| 3000m | φ510 × 300 | 14 |
| 4000 m | φ510 × 300 | 15 |
