Howa we kanal programmasy üçin 24-48 ýadro GYXTW Amored kabeli

GYXTW kabeli, bir re modeimli / multimodly süýümler ýokary modully plastmassa materiallaryndan ýasalan we doldurgyç birleşmesi bilen doldurylan boş turbada ýerleşýär. PSP uzyn turbanyň töwereginde uzynlygyna ulanylýar we suwy bloklaýan materiallar ykjamlygy we uzynlygyna suw bloklaýyş işini kepillendirmek üçin öz aralarynda kesilýär. Kabel ýadrosynyň iki gapdalynda iki sany paralel polat sim ýerleşdirilýär, PE gabygy onuň üstünden ekstrudirlenýär.

Haryt maglumatlary:

Önümiň ady: GYXTW Daşky kanal howa kabeli;
Daşky gabyk: PE, HDPE, MDPE, LSZH
Maragly: Polat lenta + Paralel polat sim
Süýüm görnüşi: Singlemode, multimode, om2, om3
Süýüm sany: 24-48 ýadro

GYXTW leeke penjek leeke amorly kabel 24-48 ýadro, ýokary dykyzlyk güýjüne we ykjam kabel ululyklarynda çeýelige eýe. Şol bir wagtyň özünde ajaýyp optiki geçiriş we fiziki öndürijiligi üpjün edýär.

GL, ISO 9001 ýaly birnäçe hil gözegçilik programmalary arkaly kabel önümlerimizde hiliň dowamly derejesini üpjün edýär.Kabeliň işleýşini we meýdan şertlerinde berkligini üpjün etmek üçin başlangyç we döwürleýin kwalifikasiýa synaglary geçirilýär.

Bize e-poçta iberiň Whats programmasyny açyň

Düşündiriş

Spesifikasiýa

Bukja we eltip bermek

Zawod sergisi

Pikirleriňizi taşlaň

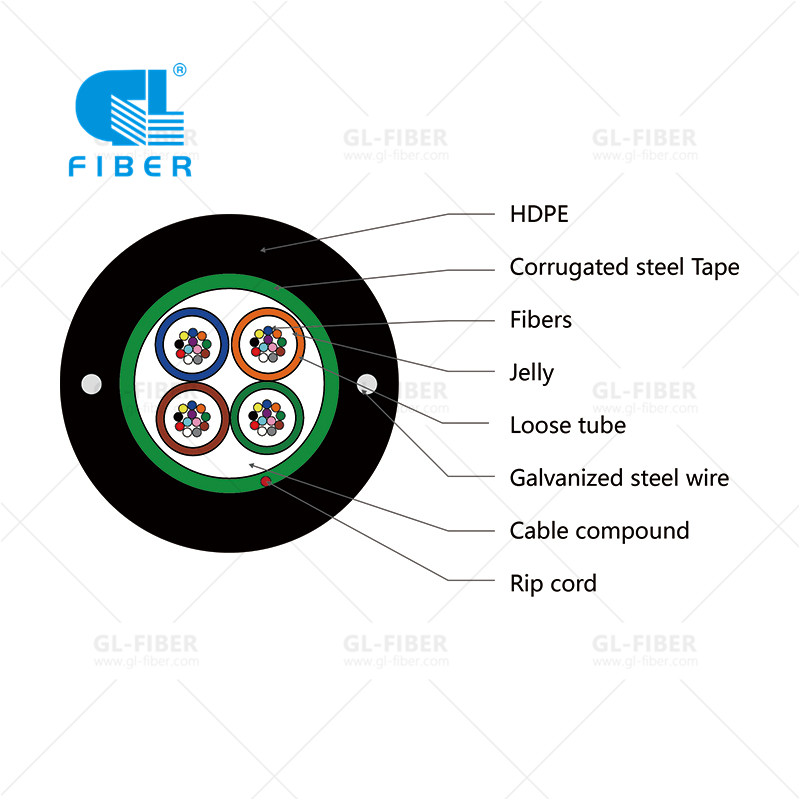

Kabel gurluşy

Arza

Howa / kanal / açyk meýdanda

Aýratynlyk
1. Ajaýyp mehaniki we temperatura öndürijiligi, artykmaç süýüm karzy bilen kepillendirilýär.
2. Ajaýyp gidroliz garşylygyna esaslanýan süýümlere möhüm gorag.
3. Ajaýyp döwülmäge garşylyk we çeýeligi.
4. PSP kabeliň döwülmegine garşylygy, täsire garşylygy we çyglylygyny ýokarlandyrýar.
5. Iki sany paralel polat dartyş güýjüni üpjün edýär. 6. PE gabygy ultra kiçi diametri, ýeňil agramy we gurnama dostlugy bilen ajaýyp ultramelewşe öňüni alyş.

Temperaturanyň gahary

Işleýiş: -40 ℃ + 70 orage Saklama: -40 ℃ + 70 ℃

Standartlar

YD / T 769-2010 standartlaryny ýerine ýetiriň

Tehniki aýratynlyklar

1)Özboluşly ekstruding tehnologiýasy turbadaky süýümleri oňat çeýeligi we egilme çydamlylygyny üpjün edýär

2)Üýtgeşik süýümiň uzynlygy dolandyrmak usuly kabeli ajaýyp mehaniki we daşky gurşaw aýratynlyklary bilen üpjün edýär

B1.3 (G652D) ýeke re modeimli süýüm

Optika aýratynlyklary
Duşuşyk (dB / km)	@ 1310nm	≤0.36db / km
	@ 1383nm (wodorod garrandan soň)	≤0.32db / km
	@ 1550nm	≤0.22db / km
	@ 1625nm	≤0.24db / km
Dispersiýa	@ 1285nm ~ 1340nm	-3.0 ~ 3.0ps / (nm * km)
	@ 1550nm	≤18ps / (nm * km)
	@ 1625nm	≤22ps / (nm * km)
Nol-dispersiýa tolkun uzynlygy		1300 ~ 1324nm
Nol-dispersiýa eňňit		≤0.092ps / (nm²* km)
Reodeim meýdanynyň diametri @ 1310nm		9.2 ± 0.4μm
Reodeim meýdanynyň diametri @ 1550nm		10,4 ± 0.8μm
PMD	Maks. makaradaky süýümiň bahasy	0,2ps / km 1/2
	Maks. Baglanyş üçin niýetlenen baha	0.08ps / km 1/2
Kabel kesiş tolkun uzynlygy, c cc		601260nm
Netijeli topar görkezijisi (Neff) @ 1310nm		1.4675
Netijeli topar görkezijisi (Neff) @ 1550nm		1.4680
Makro-egilme ýitgisi (Φ60mm, 100 öwrüm) @ 1550nm		≤0.05db
Yzky dargamak häsiýeti (@ 1310nm & 1550nm)
Nokat kesilmegi			≤0.05db
Duşuşygyň birmeňzeşligi			≤0.05db / km
Iki taraplaýyn ölçemek üçin atenasiýa koeffisiýenti tapawudy			≤0.05db / km
Geometrik aýratynlyklar
Örtügiň diametri			125 ± 1μm
Tegelek däl örtük			≤1%
Esasy / örtük konsentrasiýa ýalňyşlygy			≤0.4μm
Örtükli süýümiň diametri (reňksiz)			245 ± 5μm
Örtmek / örtmek konsentrasiýa ýalňyşlygy			≤12.0μm
Buruş			≥4m
Mehaniki häsiýet
Subutnama synagy			0.69GPa
Örtük zolak güýji (adaty baha)			1.4N
Dinamiki stres poslama duýgurlyk parametri (adaty baha)			≥20
Daşky gurşaw aýratynlyklary (@ 1310nm & 1550nm)
Temperatura täsir edýär (-60 ~ + 85 ℃)			≤0.5dB / km
Gurak ýylylyk bilen öçürme (85 ± 2 ℃, 30 gün)			≤0.5dB / km
Suwda çümdürilmek (23 ± 2 ℃, 30 gün)			≤0.5dB / km
Çygly ýylylyk täsir edýär (85 ± 2 ℃, RH85%, 30 gün)			≤0.5dB / km

GYXTW süýümli kabel tehniki parametri

Süýüm belgisi	24	48
Her turba üçin süýüm	4	4
Boş turbanyň sany	6	12
Turbanyň diametri	1.8mm
Turba materialy	PBT polibutil teraftalat
Gel boş turba bilen dolduryldy	Hawa
Habarçy sim	2X1.0mm
Kabel OD	10mm
Işleýiş temperatura diapazony	-40 gradus C-den + 70 gradusa çenli
Gurnama temperatura diapazony	-20 ℃ + 60 ℃
Ulag we saklaýyş temperatura diapazony	-40 ℃ + 70 ℃
Dartyş güýji (N)	Gysga möhletli 1500N Uzak möhletli 1000N
Minimal gurnama egilme radiusy	20 x OD
Iň az işleýiş radiusy	10 x OD

Bellik:

1 ial Howa / kanal / göni gömülen / ýerasty / sowutly kabelleriň diňe bir bölegi tablisada görkezilýär. Beýleki aýratynlyklary bolan kabeller soralyp bilner.
2 ， Kabelleri ýeke re modeim ýa-da multimod süýümleri bilen üpjün edip bolýar.
3 pecially elyörite işlenip düzülen kabel gurluşy isleg boýunça elýeterlidir.

Habaryňyzy şu ýere ýazyň we bize iberiň

Kabel gurluşy

Arza

Howa / kanal / açyk meýdanda

Temperaturanyň gahary

Işleýiş: -40 ℃ + 70 orage Saklama: -40 ℃ + 70 ℃

Standartlar

YD / T 769-2010 standartlaryny ýerine ýetiriň

Tehniki aýratynlyklar

1) Täsin ekstruding tehnologiýasy turbadaky süýümleri oňat çeýeligi we egilme çydamlylygyny üpjün edýär

2) Üýtgeşik süýümi artykmaç uzynlyk dolandyryş usuly kabeli ajaýyp mehaniki we daşky gurşaw aýratynlyklary bilen üpjün edýär

B1.3 (G652D) ýeke re modeimli süýüm

Optika aýratynlyklary
Duşuşyk (dB / km)	@ 1310nm	≤0.36db / km
	@ 1383nm (wodorod garrandan soň)	≤0.32db / km
	@ 1550nm	≤0.22db / km
	@ 1625nm	≤0.24db / km
Dispersiýa	@ 1285nm ~ 1340nm	-3.0 ~ 3.0ps / (nm * km)
	@ 1550nm	≤18ps / (nm * km)
	@ 1625nm	≤22ps / (nm * km)
Nol-dispersiýa tolkun uzynlygy		1300 ~ 1324nm
Nol-dispersiýa eňňit		≤0.092ps / (nm²* km)
Reodeim meýdanynyň diametri @ 1310nm		9.2 ± 0.4μm
Reodeim meýdanynyň diametri @ 1550nm		10,4 ± 0.8μm
PMD	Maks. makaradaky süýümiň bahasy	0,2ps / km 1/2
	Maks. Baglanyş üçin niýetlenen baha	0.08ps / km 1/2
Kabel kesiş tolkun uzynlygy, c cc		601260nm
Netijeli topar görkezijisi (Neff) @ 1310nm		1.4675
Netijeli topar görkezijisi (Neff) @ 1550nm		1.4680
Makro-egilme ýitgisi (Φ60mm, 100 öwrüm) @ 1550nm		≤0.05db
Yzky dargamak häsiýeti (@ 1310nm & 1550nm)
Nokat kesilmegi			≤0.05db
Duşuşygyň birmeňzeşligi			≤0.05db / km
Iki taraplaýyn ölçemek üçin atenasiýa koeffisiýenti tapawudy			≤0.05db / km
Geometrik aýratynlyklar
Örtügiň diametri			125 ± 1μm
Tegelek däl örtük			≤1%
Esasy / örtük konsentrasiýa ýalňyşlygy			≤0.4μm
Örtükli süýümiň diametri (reňksiz)			245 ± 5μm
Örtmek / örtmek konsentrasiýa ýalňyşlygy			≤12.0μm
Buruş			≥4m
Mehaniki häsiýet
Subutnama synagy			0.69GPa
Örtük zolak güýji (adaty baha)			1.4N
Dinamiki stres poslama duýgurlyk parametri (adaty baha)			≥20
Daşky gurşaw aýratynlyklary (@ 1310nm & 1550nm)
Temperatura täsir edýär (-60 ~ + 85 ℃)			≤0.5dB / km
Gurak ýylylyk bilen öçürme (85 ± 2 ℃, 30 gün)			≤0.5dB / km
Suwda çümdürilmek (23 ± 2 ℃, 30 gün)			≤0.5dB / km
Çygly ýylylyk täsir edýär (85 ± 2 ℃, RH85%, 30 gün)			≤0.5dB / km

GYXTW süýümli kabel tehniki parametri

Süýüm belgisi	24	48
Her turba üçin süýüm	4	4
Boş turbanyň sany	6	12
Turbanyň diametri	1.8mm
Turba materialy	PBT polibutil teraftalat
Gel boş turba bilen dolduryldy	Hawa
Habarçy sim	2X1.0mm
Kabel OD	10mm
Işleýiş temperatura diapazony	-40 gradus C-den + 70 gradusa çenli
Gurnama temperatura diapazony	-20 ℃ + 60 ℃
Ulag we saklaýyş temperatura diapazony	-40 ℃ + 70 ℃
Dartyş güýji (N)	Gysga möhletli 1500N Uzak möhletli 1000N
Minimal gurnama egilme radiusy	20 x OD
Iň az işleýiş radiusy	10 x OD

Bellik:

Gaplamak üçin material:

Yzyna gaýtarylmaýan agaç deprek.
Süýümli optiki kabelleriň iki ujy hem depä pugta berkidilýär we çyglylygyň girmeginiň öňüni almak üçin gysylýan gapak bilen möhürlenýär.
• Kabeliň her uzynlygy Fumigated agaç deprekde berkidilýär
• Plastiki bufer list bilen örtülendir
• Güýçli agaçdan ýasalan gaplar bilen möhürlenendir
• Kabeliň içerki ujundan azyndan 1 m synag üçin saklanar.
• Deprek uzynlygy: Adaty deprek uzynlygy 3，000m ± 2%;

Kabel çap etmek:

Kabeliň uzynlygynyň yzygiderli sany, kabeliň daşky gabygynda 1metr ± 1% aralykda bellik edilýär.

Aşakdaky maglumatlar takmynan 1 metr aralykda kabeliň daşky gabygynda bellik ediler.

1. Kabeliň görnüşi we optiki süýümiň sany
2. Öndürijiniň ady
3. Önümçilik aýy we ýyly
4. Kabeliň uzynlygy

Deprek belligi:

Her agaç depäniň her tarapy azyndan 2,5 ~ 3 sm beýik harp bilen aşakdakylar bilen hemişelik bellik edilmelidir:

1. Önümiň ady we nyşany
2. Kabeliň uzynlygy
3.Süýüm kabel görnüşlerisüýümleriň sanywe ş.m.
4. Rollway
5. Jemi we arassa agram

Optiki kabel zawody

2004-nji ýylda GL FIBER esasan damja kabeli, açyk optiki kabel we ş.m. öndürýän optiki kabel önümlerini öndürýän zawody döretdi.

GL süýüminde indi 18 sany reňkleýji enjam, 10 sany ikinji derejeli plastmassa örtük enjamy, 15 sany SZ gatlagy egirme enjamy, 16 sany örtük enjamy, 8 sany FTTH düşýän kabel önümçilik enjamy, 20 sany OPGW optiki kabel enjamy we 20 toplum bar. 1 meňzeş enjam we beýleki köp sanly kömekçi enjamlar. Häzirki wagtda optiki kabelleriň ýyllyk önümçilik kuwwaty 12 million ýadro-kilometre ýetýär (ortaça gündelik önümçilik kuwwaty 45,000 ýadro km we kabelleriň görnüşleri 1500 km-e ýetip biler). Zawodlarymyz ýapyk we açyk optiki kabelleriň dürli görnüşlerini öndürip biler (ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, howa arkaly mikro kabel we ş.m.). umumy kabelleriň gündelik önümçilik kuwwaty günde 1500KM, damja kabeliniň gündelik önümçilik kuwwaty iň ýokary derejä ýetip biler. Günde 1200km, OPGW-iň gündelik önümçilik kuwwaty bolsa 200KM / günde ýetip biler.
