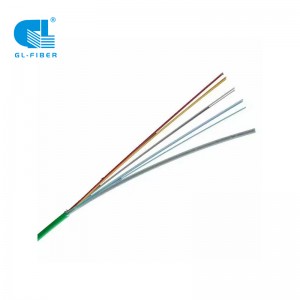

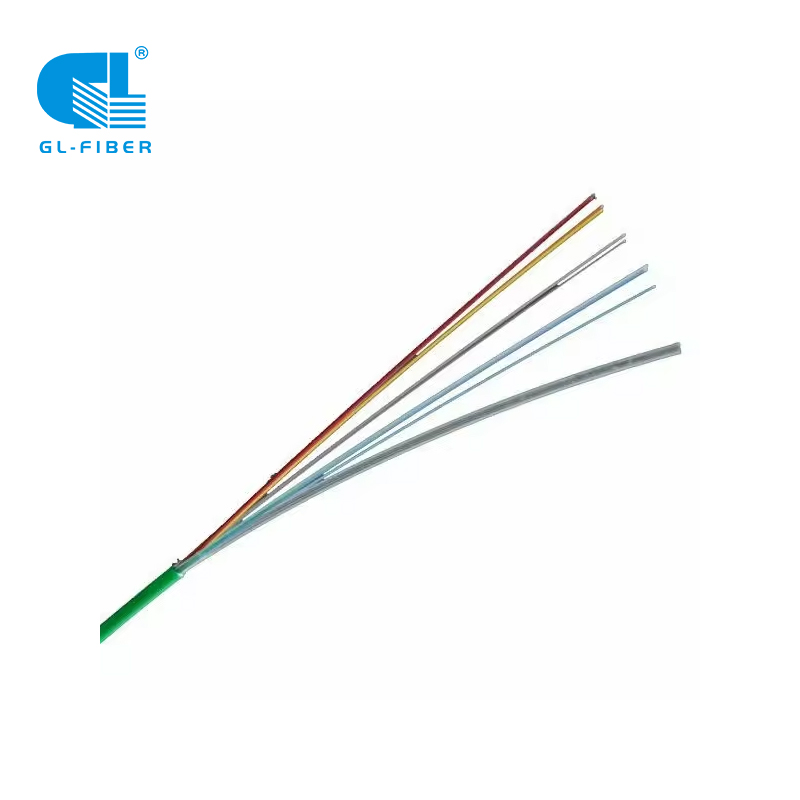

24 Core G652D EPFU · Air Blown Fiber Cable

Ang Enhanced Performance Fiber Unit (EPFU) ay maliit na sukat, magaan ang timbang, pinahusay na surface outer sheath fiber unit na idinisenyo para sa paghihip sa mga micro tube bundle sa pamamagitan ng daloy ng hangin. Ang panlabas na thermoplastic layer ay nagbibigay ng mataas na antas ng proteksyon at mahusay na mga katangian ng pag-install.

Ang EPFU ay ibinibigay sa mga kawali na 2 kilometro bilang pamantayan, ngunit maaaring ibigay sa mas maikli o mas mahabang haba kapag hiniling. Bilang karagdagan, posible ang mga variant na may iba't ibang numero ng fiber. Ang EPFU ay ibinibigay sa isang matibay na kawali, upang ito ay madala nang walang pinsala.

Uri ng hibla:ITU-T G.652.D/G.657A1/G.657A2, OM1/OM3/OM4 Fibers

Magpadala ng email sa amin Buksan ang Whats App

Paglalarawan

Pagtutukoy

Package at Pagpapadala

Factory Show

Iwanan ang Iyong Feedback

Mga aplikasyon

Ang EPFU cable ay maaaring gamitin bilang panloob na drop cable sa mga FTTH network at maaaring ilagay sa pamamagitan ng air blowing gamit ang isang handheld device, upang ikonekta ang mga multimedia information box ng pamilya sa access point para sa mga subscriber.

Napakahusay na Pagganap ng Pag-ihip ng hangin
Mga Network ng FTTx
Huling Mile
Microduct

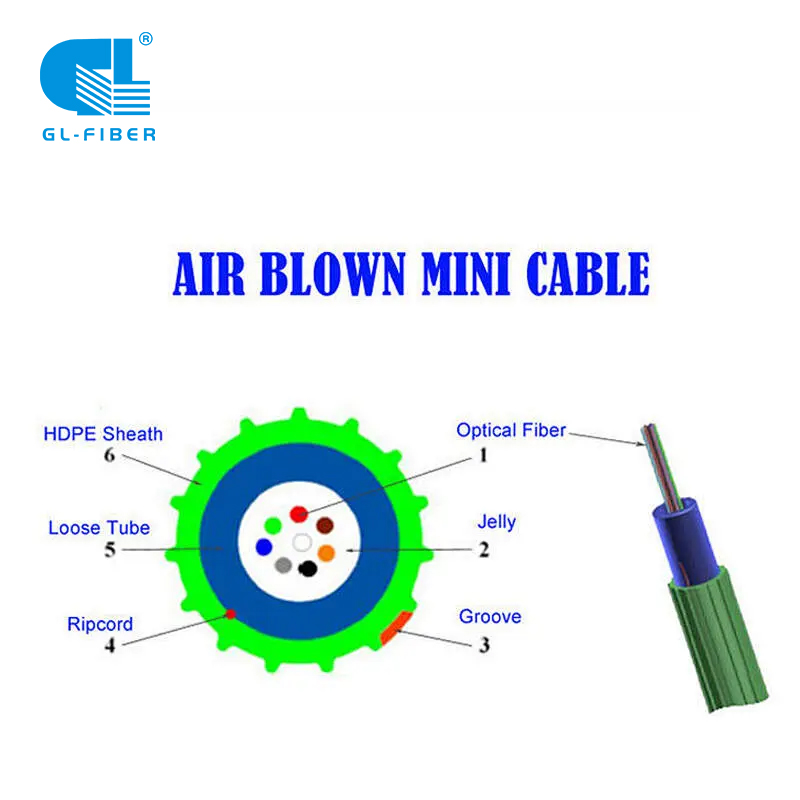

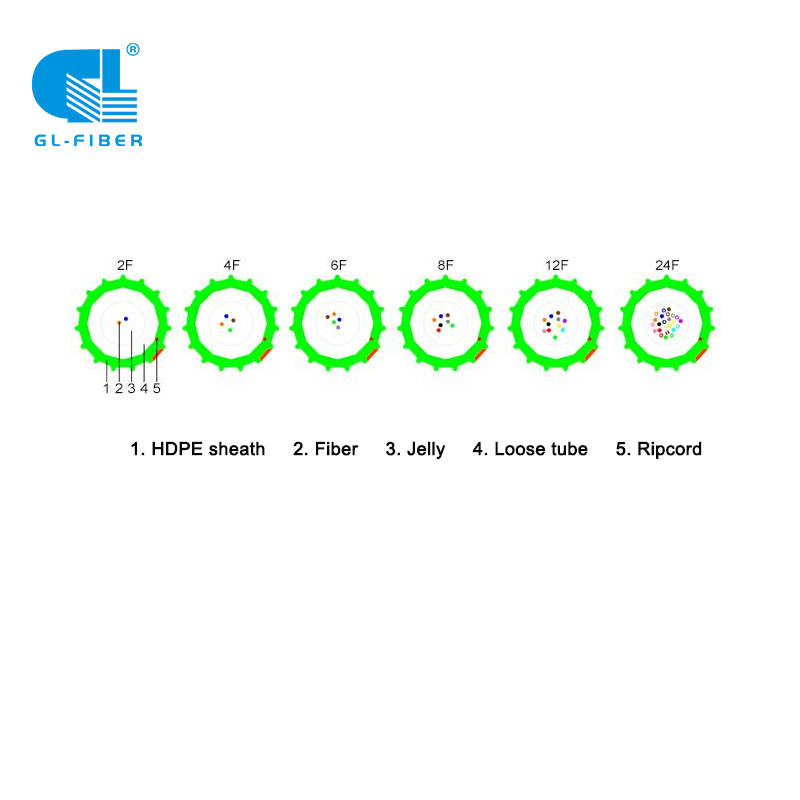

Disenyo ng Seksyon ng Cable

Teknikal na pagtutukoy

Uri ng Cable	GCYFXY-24-2.8
Bilang ng hibla	24
Kapal ng kaluban	Nominal na halaga: 0.20mm, Average na halaga: 0.15mm
Diametro ng cable	2.8±0.1mm
Timbang	7.0kg/km
Cable attenuation (singlemode)	≤0.35dB/km @1310nm, ≤0.22dB/km @1550nm
Max. lakas ng makunat	60N
Max. lakas ng pagdurog	600N/100mm

Pagtutukoy ng hibla

Mga bagay		Yunit	Pagtutukoy
			G.652D
Mode Field Diameter / Core Diameter		μm	9.2±0.4
			10.4±0.5
Cladding Diameter		μm	125.0±0.7
Cladding Non-Circularity		%	≤0.8
Error sa Core-Cladding Concentricity		μm	≤0.6
Diameter ng Patong		μm	247±5
Coating Non-Circularity		%	≤6.0
Error sa Cladding-Coating Concentricity		μm	<12.0
Cable Cutoff Wavelength		nm	λcc≤1260
Attenuation(max.)	1310nm	dB/km	≤0.36
	1550nm		≤0.22
Attenuation Coefficient	850nm	dB/km	/
	1300nm		/

Mga Katangiang Mekanikal at Pangkapaligiran

item	Paraan ng Pagsubok	Mga Resulta ng Pagsubok
Pagbibisikleta sa temperatura	IEC 60794-1-22-F1	Pinapayagan ang karagdagang pagpapalambing (1550nm)
		G.652B	G.652D	G.657
		Δa≤0.10dB/km, Δa nababaligtad
Pagpasok ng tubig	IEC 60794-1-22-F5B	Haligi ng tubig: 1m, 3m cable, Panahon: 24 na oras Walang tumagas na tubig sa bukas na dulo ng cable
Pagpuno ng daloy ng tambalan	IEC 60794-1-22-F16	70℃, Panahon:24 na oras Walang compound flow mula sa cable

Karaniwang haba ng drum

2000m/drum, 4000m/drum at 6000m/drum

Kulay ng hibla: (Suportahan ang naka-customize na kulay)

TIA/EIA 598	Hindi.	1	2	3	4	5	6	7	8	9	10	11	12
	Kulay	Asul	Kahel	Berde	kayumanggi	Gray	Puti	Pula	Itim	Dilaw	Violet	Rosas	Aqua
	Hindi.	13	14	15	16	17	18	19	20	21	22	23	24
	Kulay	Asul	Kahel	Berde	kayumanggi	Gray	Puti	Pula	Itim	Dilaw	Violet	Rosas	Aqua

Cable text print: (Suportahan ang customized na text)

GL Fiber GCYFXTY 24 G652D [Drum No.] [Buwan-Taon] [Meter marking]

Mga detalye ng pag-iimpake

Bilang ng Hibla	Ang haba ng drum (m)	Laki ng Drum Φ*W (mm)	Laki ng Pag-iimpake LWH mm	Kabuuang Timbang (kg)
24 Mga hibla	2000	Φ500×360	530×370×695	31
24 Mga hibla	4000	Φ540×360	580×370×745	46

Bilang ng Hibla	Ang haba	Laki ng Pan	Timbang (Gross) KG
	（m）	Φ×H
		(mm)
2～4 na mga hibla	2000 m	φ510 × 200	8
	4000 m	φ510 × 200	10
	6000m	φ510 × 300	13
6 Mga hibla	2000 m	φ510 × 200	9
6 Mga hibla	4000 m	φ510 × 300	12
8 Mga hibla	2000 m	φ510 × 200	9
8 Mga hibla	4000 m	φ510 × 300	14
12 Mga hibla	1000 m	φ510 × 200	8
	2000 m	φ510 × 200	10
	3000m	φ510 × 300	14
	4000 m	φ510 × 300	15

Isulat ang iyong mensahe dito at ipadala ito sa amin

Mga Application：

Napakahusay na Pagganap ng Pag-ihip ng hangin
Mga Network ng FTTx
Huling Mile
Microduct

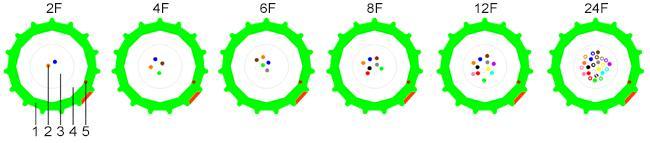

Disenyo ng Seksyon ng Cable:

Teknikal na pagtutukoy

Uri ng Cable	GCYFXY-24-2.8
Bilang ng hibla	24
Kapal ng kaluban	Nominal na halaga: 0.20mm, Average na halaga: 0.15mm
Diametro ng cable	2.8±0.1mm
Timbang	7.0kg/km
Cable attenuation (singlemode)	≤0.35dB/km @1310nm, ≤0.22dB/km @1550nm
Max. lakas ng makunat	60N
Max. lakas ng pagdurog	600N/100mm

Pagtutukoy ng hibla

Mga bagay		Yunit	Pagtutukoy
			G.652D
Mode Field Diameter / Core Diameter		μm	9.2±0.4
			10.4±0.5
Cladding Diameter		μm	125.0±0.7
Cladding Non-Circularity		%	≤0.8
Error sa Core-Cladding Concentricity		μm	≤0.6
Diameter ng Patong		μm	247±5
Coating Non-Circularity		%	≤6.0
Error sa Cladding-Coating Concentricity		μm	<12.0
Cable Cutoff Wavelength		nm	λcc≤1260
Attenuation(max.)	1310nm	dB/km	≤0.36
	1550nm		≤0.22
Attenuation Coefficient	850nm	dB/km	/
	1300nm		/

Mga Katangiang Mekanikal at Pangkapaligiran

item	Paraan ng Pagsubok	Mga Resulta ng Pagsubok
Pagbibisikleta sa temperatura	IEC 60794-1-22-F1	Pinapayagan ang karagdagang pagpapalambing (1550nm)
		G.652B	G.652D	G.657
		Δa≤0.10dB/km, Δa nababaligtad
Pagpasok ng tubig	IEC 60794-1-22-F5B	Haligi ng tubig: 1m, 3m cable, Panahon: 24 na oras Walang tumagas na tubig sa bukas na dulo ng cable
Pagpuno ng daloy ng tambalan	IEC 60794-1-22-F16	70℃, Panahon:24 na oras Walang compound flow mula sa cable

Karaniwang haba ng drum

2000m/drum, 4000m/drum at 6000m/drum

Kulay ng hibla: (Suportahan ang naka-customize na kulay)

TIA/EIA 598	Hindi.	1	2	3	4	5	6	7	8	9	10	11	12
	Kulay	Asul	Kahel	Berde	kayumanggi	Gray	Puti	Pula	Itim	Dilaw	Violet	Rosas	Aqua
	Hindi.	13	14	15	16	17	18	19	20	21	22	23	24
	Kulay	Asul	Kahel	Berde	kayumanggi	Gray	Puti	Pula	Itim	Dilaw	Violet	Rosas	Aqua

Cable text print: (Suportahan ang customized na text)

GL Fiber GCYFXTY 24 G652D [Drum No.] [Buwan-Taon] [Meter marking]

Mga detalye ng pag-iimpake

Bilang ng Hibla	Ang haba ng drum (m)	Laki ng Drum Φ*W (mm)	Laki ng Pag-iimpake LWH mm	Kabuuang Timbang (kg)
24 Mga hibla	2000	Φ500×360	530×370×695	31
24 Mga hibla	4000	Φ540×360	580×370×745	46

Bilang ng Hibla	Ang haba	Laki ng Pan	Timbang (Gross) KG
	（m）	Φ×H
		(mm)
2～4 na mga hibla	2000 m	φ510 × 200	8
	4000 m	φ510 × 200	10
	6000m	φ510 × 300	13
6 Mga hibla	2000 m	φ510 × 200	9
6 Mga hibla	4000 m	φ510 × 300	12
8 Mga hibla	2000 m	φ510 × 200	9
8 Mga hibla	4000 m	φ510 × 300	14
12 Mga hibla	1000 m	φ510 × 200	8
	2000 m	φ510 × 200	10
	3000m	φ510 × 300	14
	4000 m	φ510 × 300	15

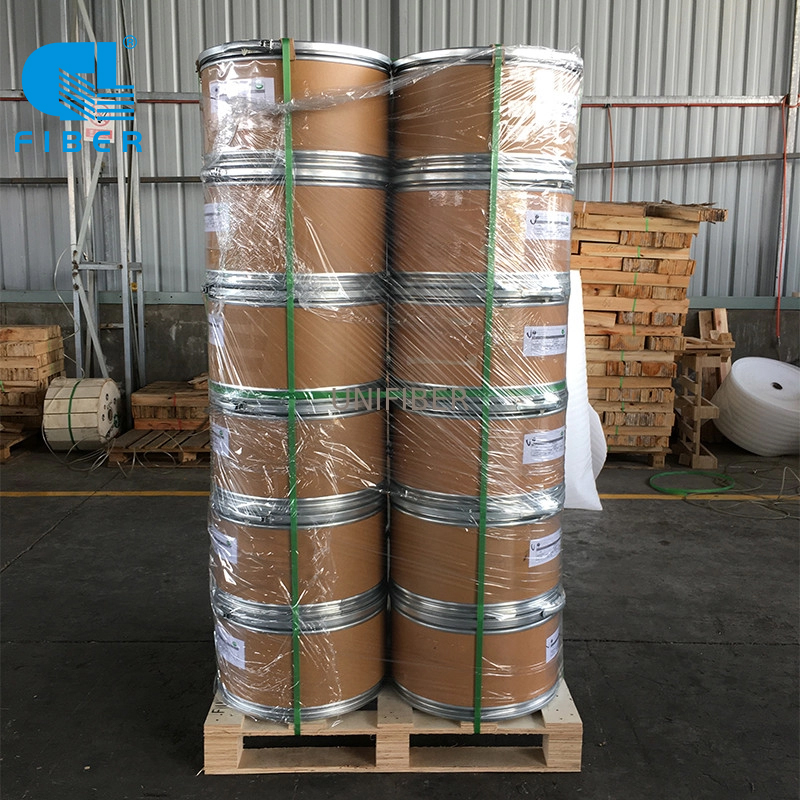

Packing Material:

Hindi maibabalik na drum na gawa sa kahoy. Ang magkabilang dulo ng mga fiber optic na kable ay ligtas na nakakabit sa drum at natatatakan ng isang napipintong takip upang maiwasan ang pagpasok ng moisture. • Ang bawat solong haba ng cable ay dapat i-reeled sa Fumigated Wooden Drum • Tinatakpan ng plastic buffer sheet • Tinatakan ng matibay na kahoy na batten • Hindi bababa sa 1 m ng panloob na dulo ng cable ay nakalaan para sa pagsubok. • Haba ng drum: Ang karaniwang haba ng drum ay 3,000m±2%;

Pag-print ng cable:

Ang sequential number ng haba ng cable ay dapat markahan sa outer sheath ng cable sa pagitan ng 1meter ± 1%. Ang sumusunod na impormasyon ay dapat markahan sa panlabas na kaluban ng cable sa pagitan ng humigit-kumulang 1 metro. 1. Uri ng cable at bilang ng optical fiber 2. Pangalan ng tagagawa 3. Buwan at Taon ng Paggawa 4. Haba ng cable

Haba at Pag-iimpake	2KM	3KM	4KM	5KM
Pag-iimpake	tambol na gawa sa kahoy	tambol na gawa sa kahoy	tambol na gawa sa kahoy	tambol na gawa sa kahoy
Sukat	900750900MM	10006801000MM	10907501090MM	12907201290
Net timbang	156KG	240KG	300KG	400KG
Kabuuang timbang	220KG	280KG	368KG	480KG

Remarks：Ang reference cable diameter 10.0MM at ang span 100M. Para sa mga partikular na detalye, mangyaring magtanong sa departamento ng pagbebenta.

Pagmarka ng drum:

Ang bawat panig ng bawat drum na gawa sa kahoy ay dapat permanenteng markahan ng hindi bababa sa 2.5~3 cm ang taas na titik na may mga sumusunod: 1. Pangalan at logo ng paggawa 2. Haba ng cable 3.Mga uri ng fiber cableat bilang ng mga hibla,atbp 4. Rollway 5. Gross at netong timbang
