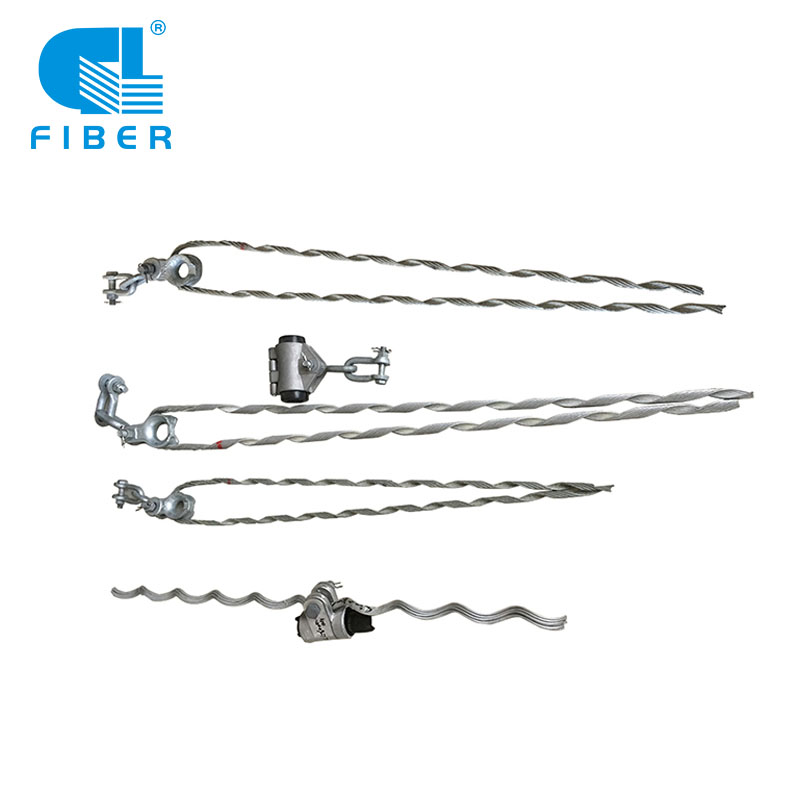

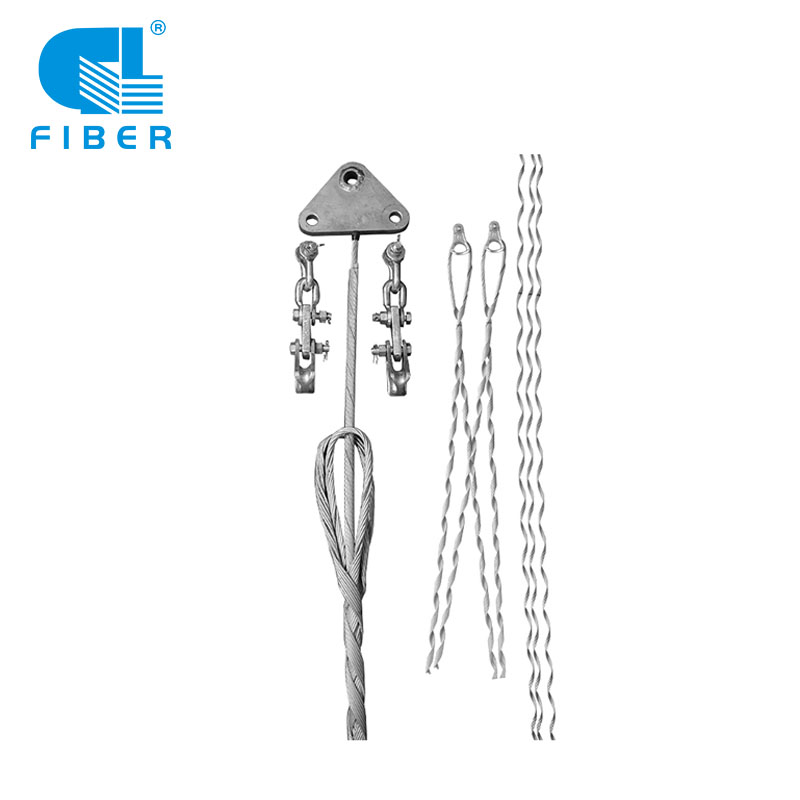

OPGW ઓપ્ટિકલ કેબલ ટેન્શન ક્લેમ્પ્સ/ડેડ-એન્ડ ફિટિંગ

Cલાક્ષણિકતા:

આ ઉત્પાદનનો ઉપયોગ OPGW કેબલ લાઇનના નિર્માણમાં OPGW કેબલ અને ટેન્શન-પ્રતિરોધક ટાવર વચ્ચેના જોડાણ માટે થાય છે. પૂર્વ-ટ્વિસ્ટેડ વાયરની વિશિષ્ટ ડિઝાઇન ખાતરી કરી શકે છે કે ટેન્શન ક્લેમ્પ પોતે જ તાણ એકાગ્રતા પેદા કરશે નહીં જે નુકસાન પહોંચાડશે. OPGW કેબલ, જેથી કેબલ સિસ્ટમનું સામાન્ય જીવન સુનિશ્ચિત કરી શકાય.

માળખુંઅનેસામગ્રી:

આ પ્રોડક્ટ ક્લેમ્પનું સંયોજન છે, જેમાં સસ્પેન્શન હેડ (દરેક હેડ રબર ક્લેમ્પ સસ્પેન્શન, એલ્યુમિનિયમ પ્લેટ્સ, યુ-કાર્ડ, બોલ્ટ, સ્પ્રિંગ કુશન, ફ્લેટ પેડ, નટ, પિન ક્લોઝ્ડ ફોર્મ), આઉટર પ્રિફોર્મ્ડ વાયર, રિટેનિંગ પ્રિફોર્મ્ડ વાયર રેખા સંયોજન.

કેબલની સપાટીની આસપાસ આવરિત સીધા જ પ્રિફોર્મ્ડ બખ્તરના સળિયા, કેબલ અને જડતા માટે રક્ષણ પૂરું પાડે છે, લાઇન વાયરનું રક્ષણ કરે છે પ્રીફોર્મ્ડ રબર ગ્રીપ ક્લેમ્પ ઇન્સર્ટ્સ, પ્રેસમાંથી રબરના બાહ્ય મધ્યમ પ્રીફોર્મ્ડ વાયર કટર પ્રકાર અને ડ્રમ ક્લેમ્પને પકડી રાખે છે, એલ્યુમિનિયમ તેની બાહ્ય જાળવણી કરે છે. સ્પ્લિન્ટ

U-card:ઉચ્ચ તાકાત એલ્યુમિનિયમ એલોય બને છે.

એલ્યુમિનિયમ સ્પ્લિન્ટ:કાટ-પ્રતિરોધક એલ્યુમિનિયમ ડાઇ કાસ્ટિંગથી બનેલું, એલ્યુમિનિયમ રાસાયણિક સ્થિરતા, વાતાવરણીય કાટ માટે સારી પ્રતિકાર અને સારી યાંત્રિક ગુણધર્મો ધરાવે છે.

રબર ક્લેમ્પ:ગુણવત્તાયુક્ત રબર અને સેન્ટર સ્ટ્રેન્થ મેમ્બરથી બનેલું હોવું, ઓઝોન વિરોધી પ્રતિકાર, રાસાયણિક પ્રતિકાર, હવામાન વૃદ્ધત્વ, ઉચ્ચ અને નીચા તાપમાનની કામગીરી સાથે, અને ઉચ્ચ શક્તિ અને સ્થિતિસ્થાપકતા, નાના વિરૂપતા ધરાવે છે.

બોલ્ટ, સ્થિતિસ્થાપક પેડ, ફ્લેટ પેડ, અખરોટ:ગરમ ગેલ્વેનાઈઝ્ડ સ્ટાન્ડર્ડ પાર્ટ્સ

બંધ બોલ્ટ:પાવર પ્રમાણભૂત ભાગો

પ્રીફોર્મ્ડ બખ્તરની સળિયા:એલ્યુમિનિયમ એલોય વાયર, ઉચ્ચ તાણ શક્તિ, સખતતા અને સારી લવચીકતા અને મજબૂત એન્ટી-રસ્ટ ક્ષમતા, ખરાબ હવામાન પરિસ્થિતિઓમાં લાંબા ગાળાના ઉપયોગ.

પ્રીફોર્મ્ડ બાહ્ય સળિયા:પ્રીફોર્મ્ડ બખ્તર સળિયા સાથે સમાન.

લિંક ફિટિંગ:શૅકલ, યુ-બોલ્ટ, યુબી-ક્લીવિસ, ઝેડએચ-હેંગિંગ રિંગ એ બધા પાવર સ્ટાન્ડર્ડ ભાગો છે.

સૂચના:

1. ટર્મિનલ પોલ ટાવર, ટેન્શન-પ્રતિરોધક પોલ ટાવર અને કનેક્ટિંગ પોલ ટાવર સાથે જોડાણમાં ઉપયોગ કરો. વિશિષ્ટ રૂપરેખાંકન છે: ટર્મિનલ ટાવર — 1 સેટ/ટાવર, ટેન્શન-રેઝિસ્ટન્ટ ટાવર — 2 સેટ/ટાવર, કનેક્શન ટાવર — 2 સેટ/ટાવર .
2. ટેન્શન કેબલ ક્લિપ સાથે કેબલ વ્યાસ અને કેબલ રેટેડ બ્રેકિંગ ફોર્સ અનુસાર, જેથી વપરાશકર્તા સ્પષ્ટીકરણ કોષ્ટકની પસંદગી અનુસાર યોગ્ય ટેન્શન કેબલ ક્લિપ પસંદ કરી શકે.
3. ગ્રાઉન્ડિંગ વાયર ક્લિપને ટેન્શન વાયર ક્લિપ સાથે મળીને ઓર્ડર કરવામાં આવે છે. ટેન્શન વાયર ક્લિપના આંતરિક સ્તર અથવા બાહ્ય પ્રી-ટ્વિસ્ટેડ વાયર પર સીધા જ ગ્રાઉન્ડિંગ વાયર ક્લિપ ઇન્સ્ટોલ કરવાની મંજૂરી નથી.

નોંધs:

ટેન્શન ક્લેમ્પ્સ/ડેડ-એન્ડ ફિટિંગનો માત્ર એક ભાગ અહીં સૂચિબદ્ધ છે. અમે વિવિધ મોડલનું ઉત્પાદન કરવા માટે ગ્રાહકની જરૂરિયાત પર આધાર રાખી શકીએ છીએટેન્શન ક્લેમ્પ્સ/ડેડ-એન્ડ ફિટિંગ.

પેકિંગ અને માર્કિંગ

1. દરેક સિંગલ લંબાઈની કેબલ ફ્યુમીગેટેડ વુડન ડ્રમ પર રીલ કરવામાં આવશે
2.પ્લાસ્ટિક બફર શીટ દ્વારા આવરી લેવામાં આવે છે
3. મજબૂત લાકડાના બેટન્સ દ્વારા સીલ
4. કેબલના અંદરના છેડાનો ઓછામાં ઓછો 1 મીટર પરીક્ષણ માટે આરક્ષિત રહેશે.
5. ડ્રમની લંબાઈ: પ્રમાણભૂત ડ્રમની લંબાઈ 3,000m±2% છે; જરૂરિયાત મુજબ
6. 5.2 ડ્રમ માર્કિંગ (ટેક્નિકલ સ્પેસિફિકેશનમાં જરૂરિયાત મુજબ કરી શકો છો) ઉત્પાદકનું નામ;
7. ઉત્પાદન વર્ષ અને મહિનો રોલ—દિશા એરો;
8. ડ્રમની લંબાઈ; કુલ/ચોખ્ખું વજન;

પેકેજિંગ અને શિપિંગ:
