GYFTY заглавен кабел со лабава цевка со неметален централен јачински член

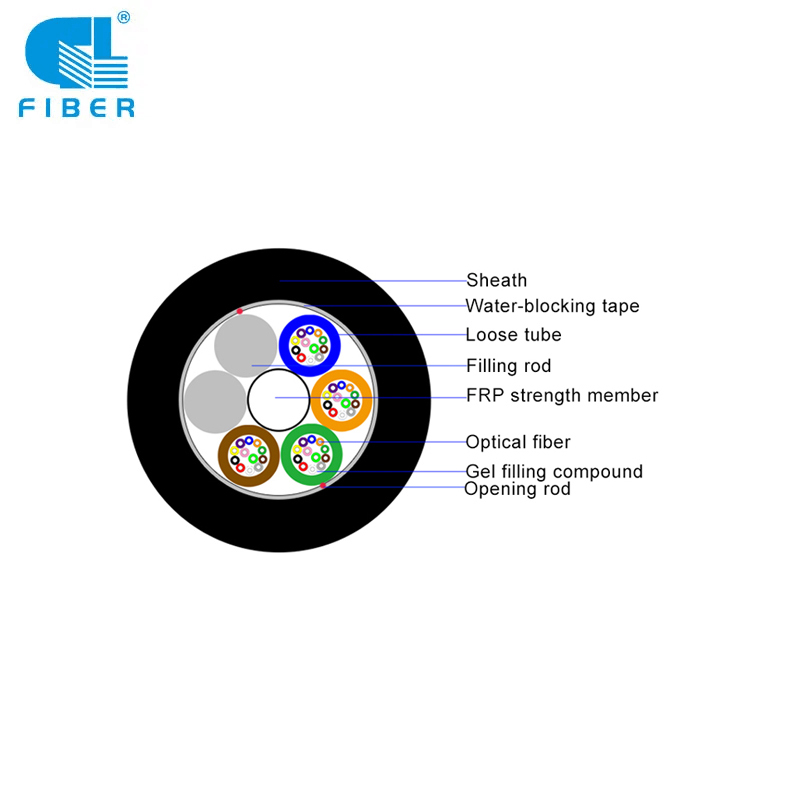

Во кабелот GYFTY, едномодни/мултимодни влакна се позиционирани во лабавите цевки, кои се направени од пластични материјали со висок модул, додека лабавите цевки се поврзуваат околу неметалниот централен јачински член (FRP) во компактно и кружно јадро на кабелот. . За одредени кабли со висок број на влакна, цврстиот член би бил покриен со полиетилен (PE). Материјалите за блокирање на водата се распоредуваат во меѓупросторите на јадрото на кабелот. Потоа кабелот се комплетира со обвивка од PE.

Име на производ:GYFTY Заглавен кабел со лабава цевка

Тип на влакна:G652D,G657A,OM1,OM2,OM3,OM4

Надворешна обвивка:ПВЦ, ЛСЖ.

Боја:Црно или прилагодено

Апликација:

Усвоен за дистрибуција на отворено. Усвоен во багажниот систем за пренос на енергија. Пристап до мрежата и локалната мрежа на места со високи електромагнетни пречки.

Испратете ни е-пошта Отворете Whats App

Опис

Спецификација

Пакет и испорака

Фабрички шоу

Оставете ги вашите повратни информации

Карактеристики:

Одлични механички и температурни перформанси гарантирани со точната должина на вишокот влакна Критична заштита на влакната, заснована на одличната отпорност на хидролиза и јачината на материјалот на цевката и специјалното соединение за полнење исполнето во цевката Одлична заштита од ултравиолетови со PE обвивка Одлична отпорност на дробење и флексибилност Следното преземени се мерки за да се обезбеди ефикасноста на блокирање вода на кабелот:
- FRP се користи како централна јачина
- Специјална смеса за полнење што ја блокира водата во лабавата цевка
- 100% полнење на јадрото на кабелот

Примена: Канал/Воздушна

Температура на складирање: -40℃ до +70℃ Работна температура: -40℃ до +70℃

Радиус на свиткување: Статички 10×D Динамички 20×Д

Стандарди:

Во согласност со стандардот YD/T 769-2010

Изработка на производ:

Влакна: 2-288 влакна
Лабава цевка наполнета со гел
Централна јачина членка: FRP (пластика за зајакнување на влакна)
Силен член: предива од фибер стакло.
Надворешна обвивка: Црн полиетилен (PE) отпорен на UV и влага.

Карактеристики:

Лабава цевка наполнета со гел конструкција за супериорна заштита од влакна. УВ и дизајн отпорен на влага.

Апликација:

Канал/Воздушна

Име

Е-пошта

Телефон/Whatsapp

Земја

Вашата порака

Напишете ја вашата порака овде и испратете ни ја

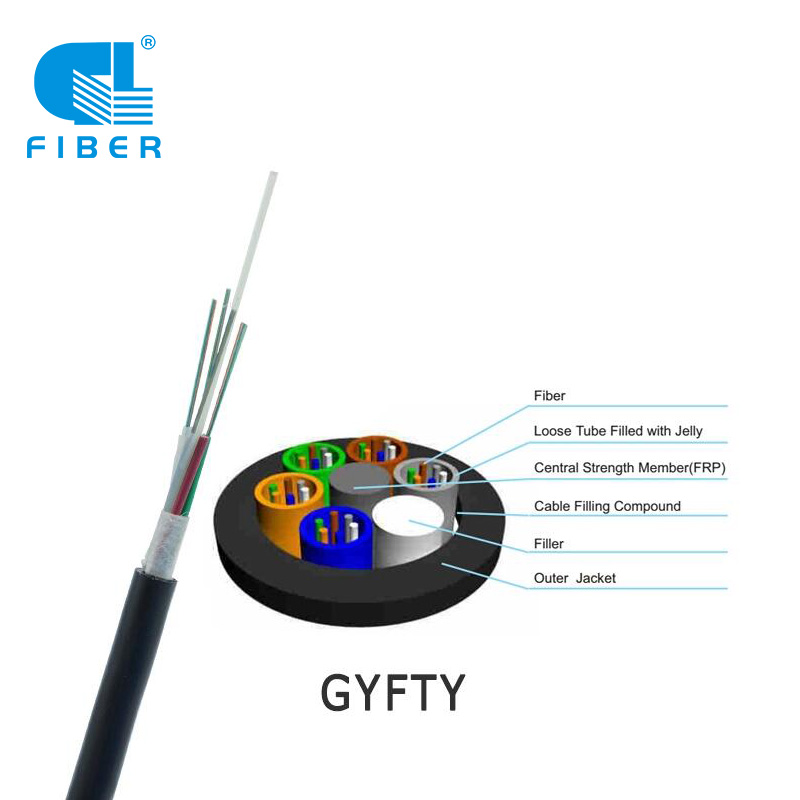

Структура и технички спецификации GYFTY

Влакнаброи	НоминалнаДијаметар (мм)	НоминалнаТежина (кг/км)	Макс влакна По цевка	Макс бр. од (цевки + полнила)	Дозволено затегнувачко оптоварување(N)		Дозволена отпорност на кршење (N/100mm)
Влакнаброи	НоминалнаДијаметар (мм)	НоминалнаТежина (кг/км)	Макс влакна По цевка	Макс бр. од (цевки + полнила)	Краткорочни	Долгорочна	Краткорочни	Долгорочна
2~36	10.2	85	6	6	1500	600	1000	300
38~72	11.1	100	12	6	1500	600	1000	300
74~96	12.6	130	12	8	1500	600	1000	300
98-120	14.1	162	12	10	1500	600	1000	300
122~144	15.9	204	12	12	1800 година	600	1000	300
146~216	15.9	205	12	18 (2 слоја)	2200 година	600	1000	300
> 144	Достапно по барање на клиентите

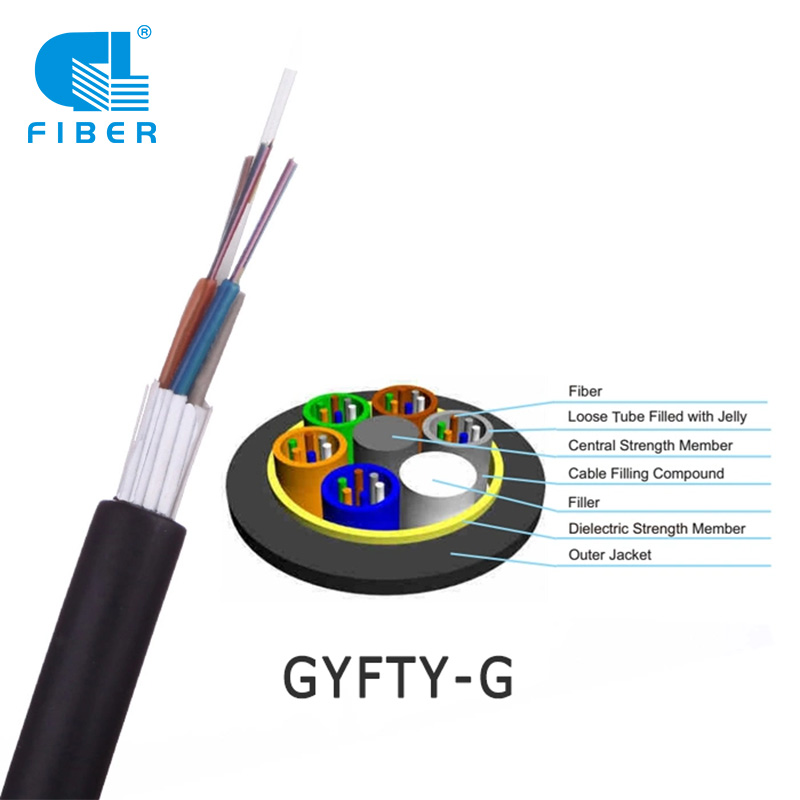

Структура и технички спецификации GYFTY-G (предиво)

Влакнаброи	НоминалнаДијаметар (мм)	НоминалнаТежина (кг/км)	Макс влакна По цевка	Макс бр. од (цевки + полнила)	Дозволено затегнувачко оптоварување(N)		Дозволена отпорност на кршење (N/100mm)
Влакнаброи	НоминалнаДијаметар (мм)	НоминалнаТежина (кг/км)	Макс влакна По цевка	Макс бр. од (цевки + полнила)	Краткорочни	Долгорочна	Краткорочни	Долгорочна
2~36	10.2	85	6	6	1500	600	1000	300
38~72	11.1	100	12	6	1500	600	1000	300
74~96	12.6	130	12	8	1500	600	1000	300
98-120	14.1	162	12	10	1500	600	1000	300
122~144	15.9	204	12	12	1800 година	600	1000	300
146~216	15.9	205	12	18 (2 слоја)	2200 година	600	1000	300
> 144	Достапно по барање на клиентите

Забелешка: Овој лист со податоци може да биде само референца, но не и додаток на договорот. Ве молиме контактирајте со нашите продавачи за подетални информации.

Материјал за пакување:

Неповратен дрвен барабан.
Двата краја на каблите со оптички влакна се безбедно прицврстени на барабанот и запечатени со капа што се собира за да се спречи навлегување на влага.
• Секоја должина на кабел треба да се намотува на фумигиран дрвен барабан
• Покриен со пластичен тампон
• Запечатени со силни дрвени летви
• Најмалку 1 m од внатрешниот крај на кабелот ќе биде резервиран за тестирање.
• Должина на барабанот: Стандардна должина на барабанот е 3，000m±2%;

Кабелско печатење:

Секвенцискиот број на должината на кабелот се означува на надворешната обвивка на кабелот со интервал од 1 метар ± 1%.

Следниве информации треба да бидат означени на надворешната обвивка на кабелот на интервал од околу 1 метар.

1. Вид на кабел и број на оптичко влакно
2. Име на производителот
3. Месец и година на производство
4. Должина на кабелот

Означување на барабанот:

Секоја страна на секој дрвен барабан треба да биде трајно означена со букви од минимум 2,5-3 cm високи со следново:

1. Име и лого на производство
2. Должина на кабелот
3.Видови кабли со влакнаи број на влакнаитн
4. Пролетување
5. Бруто и нето тежина

Забелешка: Каблите се спакувани во картон, намотани на бакелит и челичен барабан. За време на транспортот, треба да се користат соодветни алатки за да се избегне оштетување на пакувањето и лесно да се ракува. Каблите треба да бидат заштитени од влага, да се чуваат подалеку од високи температури и оган искри, заштитени од превиткување и дробење, заштитени од механички стрес и оштетувања.
