EPFU ଫାଇବର କେବୁଲ୍ / FU / ABF / ଫାଇବର ୟୁନିଟ୍ |

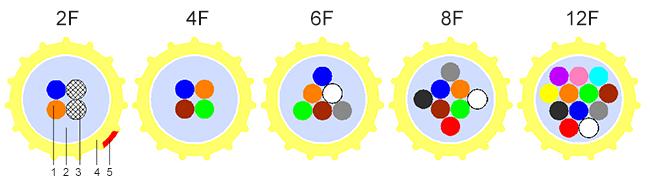

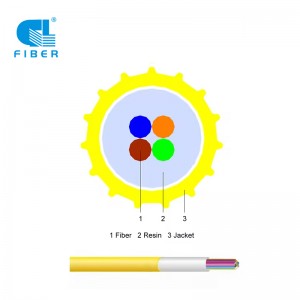

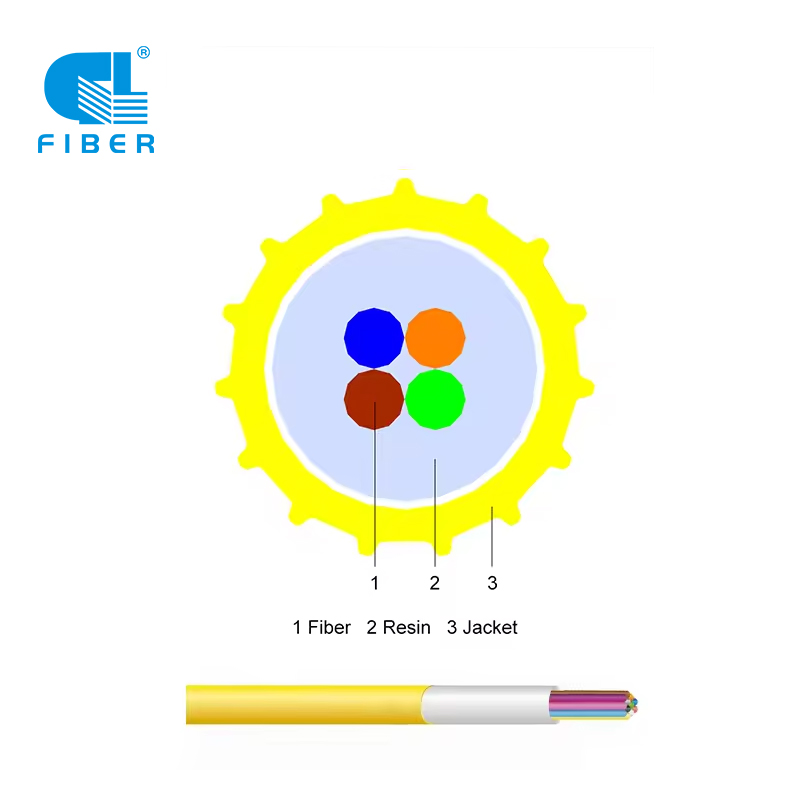

ସକ୍ଷମ ବିଭାଗ ଡିଜାଇନ୍

1। ଫାଇବର 2 | ରଜନୀ 3 | ଫିଲର୍ସ 4 | ଗ୍ରୋଭ୍ 5 | HDPE ଖଣ୍ଡ |



ବ .ଶିଷ୍ଟ୍ୟ

• ଛୋଟ ବ୍ୟାସ |
• ନେଟୱାର୍କ ଏବଂ କ୍ଲାଏଣ୍ଟ ଆଧାର ବିସ୍ତାର କରିବାକୁ ପୁଞ୍ଜି ମୁକ୍ତ କରେ |
• ନେଟୱର୍କ ଡିଜାଇନ୍ ନମନୀୟତା |
• 5 / 3.5 ମିମି ମାଇକ୍ରୋଡକ୍ଟ ଉପଯୁକ୍ତ |
• ଅପଗ୍ରେଡ୍ କରିବାକୁ ସହଜ |
• ଅଧିକ ପ୍ରବାହିତ ଦୂରତା |
• ଫାଇବର: G.G652D, G.657A1, G.657A2 |



ମାନକ

• ଏହି ନିର୍ଦ୍ଦିଷ୍ଟକରଣରେ ଅନ୍ୟଥା ନିର୍ଦ୍ଦିଷ୍ଟ ନହେବା ପର୍ଯ୍ୟନ୍ତ, ସମସ୍ତ ଆବଶ୍ୟକତା ମୁଖ୍ୟତ the ନିମ୍ନଲିଖିତ ମାନକ ନିର୍ଦ୍ଦିଷ୍ଟତା ଅନୁଯାୟୀ ହେବ |
• ଅପ୍ଟିକାଲ୍ ଫାଇବର: ITU-T G.651 、 G.652 、 G.655 、 G.657 IEC 60793-2-10 、 IEC 60793-2-50
• ଅପ୍ଟିକାଲ୍ କେବୁଲ୍: IEC 60794-1-2 、 IEC 60794-5 |

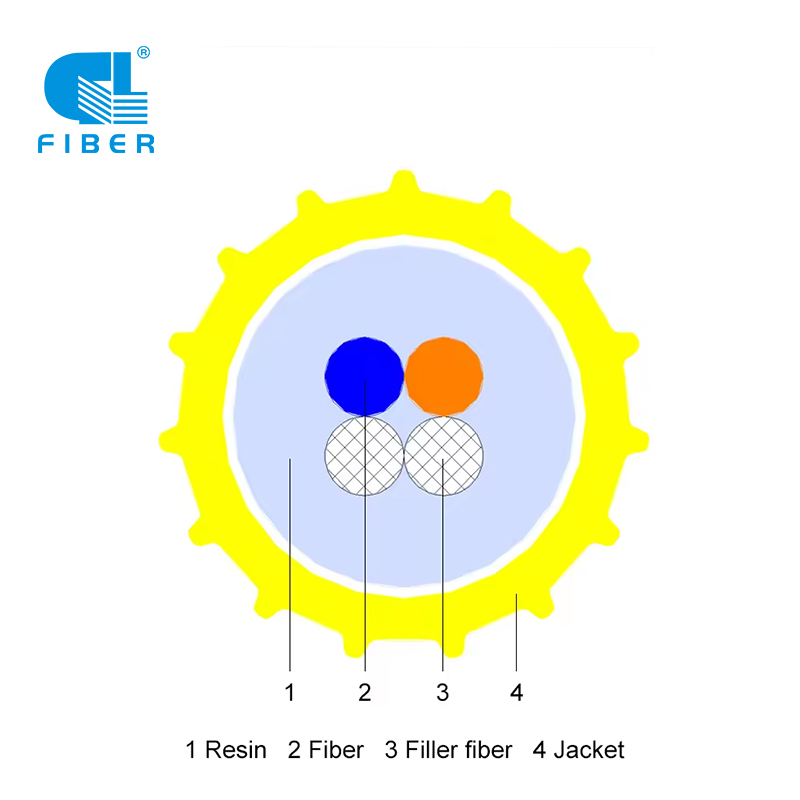

• ଟିପନ୍ତୁ: 2 ଟି ଫାଇବର ୟୁନିଟ୍ ର ସଂରଚନାରେ 2 ଟି ଭର୍ତି ଫାଇବର ଗଠିତ ହେବା ପାଇଁ ପରାମର୍ଶ ଦିଆଯାଇଛି, କାରଣ ଏହା ପ୍ରମାଣିତ ହୋଇଛି ଯେ ଶୂନ୍ୟ କିମ୍ବା ଗୋଟିଏ ଭର୍ତି ଫାଇବର ଅପେକ୍ଷା ଫାଇବର ପୃଥକତା ମଧ୍ୟରେ ଏହି ସଂରଚନା ଭଲ ଅଟେ |



ନିର୍ଦ୍ଦିଷ୍ଟକରଣ

ଫାଇବର ଗଣନା | (ଚ)	ନାମକରଣ ବ୍ୟାସ | (mm)	ନାମମାତ୍ର ଓଜନ | (କେଜି / କିମି)	ମିନିଟ୍ ରେଡିଓ (mm)	ତାପମାତ୍ରା (℃)
2	1.15 ± 0.05	1	50	-30 ରୁ +60
4	1.15 ± 0.05	1	50
6	1.35 ± 0.05	1.3	60
8	1.50 ± 0.05	1.8	80
12	1.65 ± 0.05	2.2	80

ପରୀକ୍ଷଣ ପରୀକ୍ଷା

ଫାଇବର ଗଣନା | (ଚ)	ବ୍ଲୋଇଂ ମେସିନ୍ |	ଉପଯୁକ୍ତ ମାଇକ୍ରୋଡକ୍ଟ | (mm)	ପ୍ରବାହିତ ଚାପ (ବାର୍)	ପ୍ରବାହିତ ଦୂରତା | (ମି)	ଉଡିବା ସମୟ | (ମିନିଟ୍)
2	PLUMETTAZ UM25 | ଏରିକ୍ସନ୍ ଏଫ୍ CATWAY FBT-1.1	3 / 2.1 କିମ୍ବା 5 / 3.5	7/10	500/1000	10/18
4		3 / 2.1 କିମ୍ବା 5 / 3.5		500/1000	10/18
6		5 / 3.5		500/1000	10/18
8		5 / 3.6		500/1000	13/18
12		5 / 3.5		500/800	15/20

ଆଘାତ

ଫାଇବର ପ୍ରକାର |	SM G.652D 、 G.655 、 G.657	MM 62.5 / 125
ଆଘାତ	0.38dB / km ସର୍ବାଧିକ @ 1310nm | 0.26dB / km ସର୍ବାଧିକ @ 1550nm |	3.5dB / km ସର୍ବାଧିକ @ 850nm | 1.5dB / km ସର୍ବାଧିକ @ 1300nm |

ଯାନ୍ତ୍ରିକ ପ୍ରଦର୍ଶନ

ପରୀକ୍ଷା	ମାନକ	ପାରାମିଟରଗୁଡିକ	ପରୀକ୍ଷା ଫଳାଫଳ
ଟେନସନ |	IEC 60794-1-2-E1 |	ଭାର ହେଉଛି 1 × W |	MAX ରେ ଫାଇବର ଷ୍ଟ୍ରେନ୍ ≤0.4% | ଅତିରିକ୍ତ ଆଘାତ ≤0.05dB | ପରୀକ୍ଷା ପରେ ଫାଇବର ଷ୍ଟ୍ରେନ୍ ≤0.05% |
ବଙ୍କା	IEC 60794-1-2-E11A |	ହୀରା 40 ମିମି × 3 ଟର୍ନ | 20 at ରେ 5 ଚକ୍ର |	ପରୀକ୍ଷା ପରେ ଅତିରିକ୍ତ ଆଘାତ ≤0.05dB |
ଚୂର୍ଣ୍ଣ କରନ୍ତୁ |	IEC 60794-1-2-E3 |	100 N, 60s	ପରୀକ୍ଷା ପରେ ଅତିରିକ୍ତ ଆଘାତ ≤0.05dB |
ସମସ୍ତ ଅପ୍ଟିକାଲ୍ ପରୀକ୍ଷା 1550 nm ରେ ଚାଲିଥିଲା ​​|

ପରିବେଶ ପ୍ରଦର୍ଶନ

ପରୀକ୍ଷା	ମାନକ	ପାରାମିଟରଗୁଡିକ	ପରୀକ୍ଷା ଫଳାଫଳ
ତାପମାତ୍ରା ଚକ୍ର |	IEC 60794-1-2-F1 |	+ 20 ° C, -40 ° C, + 60 ° C, (3 ଚକ୍ର)	ପରୀକ୍ଷଣ ସମୟରେ ସଂପୂର୍ଣ୍ଣ ଆଘାତ ≤0.5dB / କିମି | ପରୀକ୍ଷଣ ସମୟରେ ଏବଂ ପରେ ଅତିରିକ୍ତ ଆଘାତ ≤0.1dB / କିମି |
ପାଣି ଭିଜାନ୍ତୁ |	IEC 60794-5	1000 ଘଣ୍ଟା ପାଣିରେ, 18 ℃～ 22 ℃	(ଟେମ୍ପ ଚକ୍ର ପରେ ପରୀକ୍ଷା) ≤0.07dB / କିମି | ଆରମ୍ଭ ମୂଲ୍ୟ ତୁଳନାରେ ପରିବର୍ତ୍ତନ କରନ୍ତୁ |
ଓଦା ଉତ୍ତାପ ଚକ୍ର |	IEC 60068-2-38	25 ° C, 65 ° C, 25 ° C, 65 ° C, 25 ° C, -10 ° C, 25 ° C	ପରୀକ୍ଷଣ ସମୟରେ ସଂପୂର୍ଣ୍ଣ ଆଘାତ ≤0.5dB / କିମି | ପରୀକ୍ଷଣ ସମୟରେ ଏବଂ ପରେ ଅତିରିକ୍ତ ଆଘାତ ≤0.1dB / କିମି |
ସମସ୍ତ ଅପ୍ଟିକାଲ୍ ପରୀକ୍ଷା 1550 nm ରେ ଚାଲିଥିଲା ​​|



କେବୁଲ୍ ପ୍ୟାକିଂ |

ଷ୍ଟାଣ୍ଡାର୍ଡ ଡ୍ରମ୍ ଲମ୍ବ: 2000 ମି / ଡ୍ରମ୍ ଏବଂ 4000 ମି / ଡ୍ରମ୍ |



କେବୁଲ୍ ଟେକ୍ସଟ୍ ପ୍ରିଣ୍ଟ୍: (କଷ୍ଟୋମାଇଜ୍ ହୋଇଥିବା ପାଠ୍ୟକୁ ସମର୍ଥନ କରନ୍ତୁ)

GL ଫାଇବର® EPFU 12 G657A1 [ଡ୍ରମ୍ ନମ୍ବର] [ମାସ-ବର୍ଷ] [ମିଟର ମାର୍କିଂ]

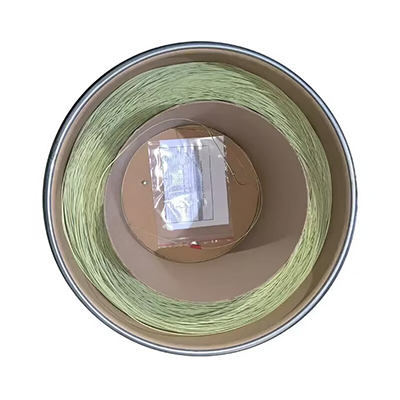

ପ୍ୟାନରେ ମାଗଣା କୋଇଲିଂ |

ଫାଇବର ଗଣନା |

ଦ Length ର୍ଘ୍ୟ |

ପ୍ୟାନ୍ ସାଇଜ୍ |

ଓଜନ

（M）

Φ × H

(ମୋଟ)

(mm)

(କେଜି)

2 ～ 4 ଫାଇବର |

2000 ମି

φ510 × 200

8

4000 ମି

φ510 × 200

10

6000 ମି

φ510 × 300

13

6 ତନ୍ତୁ |

2000 ମି

φ510 × 200

9

4000 ମି

φ510 × 300

12

8 ତନ୍ତୁ |

2000 ମି

φ510 × 200

9

4000 ମି

φ510 × 300

14

12 ତନ୍ତୁ

1000 ମି

φ510 × 200

8

2000 ମି

φ510 × 200

10

3000 ମି

φ510 × 300

14

4000 ମି

φ510 × 300

15

ପ୍ୟାକିଂ ଏବଂ ମାର୍କିଂ

• କେବୁଲର ପ୍ରତ୍ୟେକ ଲମ୍ବ ଫୁମିଗେଟେଡ୍ କାଚ ଡ୍ରମ୍ ଉପରେ ରିଲ୍ ହେବ |
• ପ୍ଲାଷ୍ଟିକ୍ ବଫର୍ ସିଟ୍ ଦ୍ୱାରା ଆଚ୍ଛାଦିତ |
• ଶକ୍ତିଶାଳୀ କାଠ ବ୍ୟାଟେନ୍ ଦ୍ୱାରା ସିଲ୍ କରାଯାଇଛି |
• ପରୀକ୍ଷା ପାଇଁ ଅନ୍ତତ least ପକ୍ଷେ 1 ମିଟର ଭିତରର ଶେଷକୁ ସଂରକ୍ଷଣ କରାଯିବ |
• ଡ୍ରମ୍ ଲମ୍ବ: ଷ୍ଟାଣ୍ଡାର୍ଡ ଡ୍ରମ୍ ଲମ୍ବ 3，000m ± 2%; ଆବଶ୍ୟକ ଅନୁଯାୟୀ
• 5.2 ଡ୍ରମ୍ ମାର୍କିଂ (ବ technical ଷୟିକ ନିର୍ଦ୍ଦିଷ୍ଟକରଣର ଆବଶ୍ୟକତା ଅନୁଯାୟୀ) ଉତ୍ପାଦକଙ୍କ ନାମ;
• ଉତ୍ପାଦନ ବର୍ଷ ଏବଂ ମାସ ରୋଲ୍ - ଦିଗ ତୀର;
• ଡ୍ରମ୍ ଲମ୍ବ; ମୋଟ / ନିଟ୍ ଓଜନ;

ପ୍ୟାକେଜିଂ ଏବଂ ସିପିଂ:
