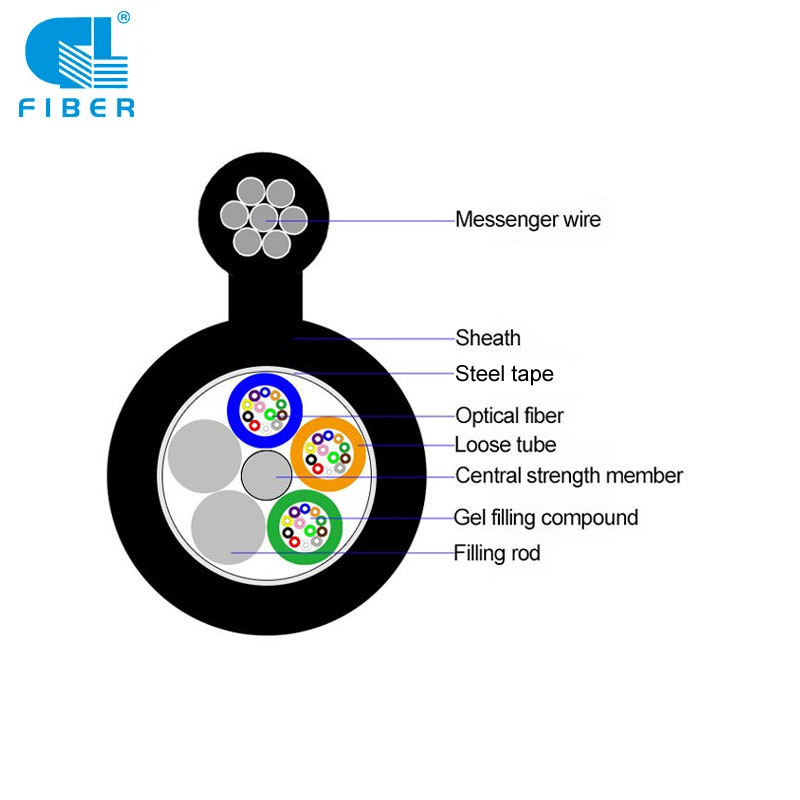

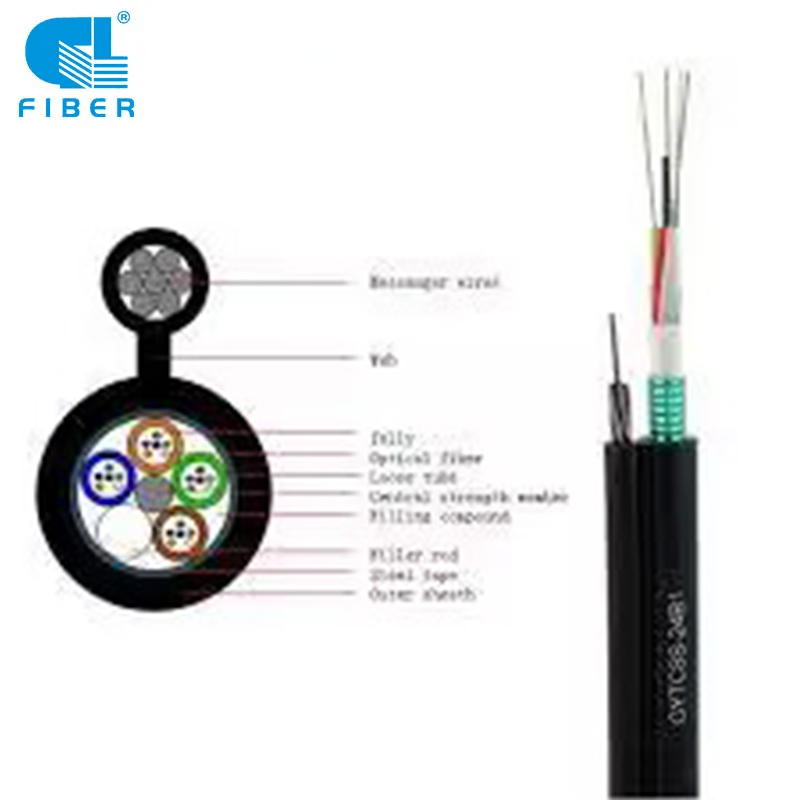

ସଂରଚନା ଡିଜାଇନ୍ |
ପ୍ରୟୋଗ: ସ୍ୱୟଂ ସହାୟକ ଏରିଆଲ୍ |
ଉଚ୍ଚ କ୍ଷମତା ସମ୍ପନ୍ନ ଅପ୍ଟିକାଲ୍ ନେଟୱାର୍କ ଅପରେଟିଂ |
ବିଲ୍ଡିଂରେ ହାଇ ସ୍ପିଡ୍ ଅପ୍ଟିକାଲ୍ ରୁଟ୍ (FTTX) |
ବିଭିନ୍ନ ପ୍ରକାରର ଫାଇବର କେବୁଲଗୁଡିକ ବିଭିନ୍ନ ଗଠନ ସହିତ |
ତାପମାତ୍ରା ପରିସର
ଅପରେଟିଂ: -40 ℃ ରୁ + 70 orage ସଂରକ୍ଷଣ: -40 ℃ ରୁ + 70 ℃ |
ବ istic ଶିଷ୍ଟ୍ୟ
1, ଉତ୍କୃଷ୍ଟ ଯାନ୍ତ୍ରିକ ଏବଂ ତାପମାତ୍ରା କାର୍ଯ୍ୟଦକ୍ଷତା | 2, ତନ୍ତୁ ପାଇଁ ଗୁରୁତର ସୁରକ୍ଷା |
ମାନକ
ଷ୍ଟାଣ୍ଡ YD / T 901-2009 ଏବଂ IEC 60794-1 ସହିତ ପାଳନ କରନ୍ତୁ |
ଫାଇବର ରଙ୍ଗ କୋଡ୍ |
ପ୍ରତ୍ୟେକ ଟ୍ୟୁବରେ ଫାଇବର ରଙ୍ଗ ନମ୍ବର 1 ରୁ ଆରମ୍ଭ ହୁଏ |
ଖାଲି ଟ୍ୟୁବ୍ ଏବଂ ଫିଲର୍ ରଡ୍ ପାଇଁ ରଙ୍ଗ କୋଡ୍ |
ନମ୍ବର 1 ନୀଳରୁ ଟ୍ୟୁବ୍ ରଙ୍ଗ ଆରମ୍ଭ | ଯଦି ଫିଲର୍ ଅଛି, ରଙ୍ଗ ହେଉଛି ପ୍ରକୃତି |
ଅପ୍ଟିକାଲ୍ ଚରିତ୍ରବାଦୀ:
| G.652 | G.655 | 50 / 125μm | 62.5 / 125μm | | |
| ଆଘାତ(+ 20 ℃) | @ 850nm | | | ≤3.0 dB / କିମି | | ≤3.0 dB / କିମି | |
| @ 1300nm | | | .01.0 dB / କି.ମି. | .01.0 dB / କି.ମି. |
| @ 1310nm | ≤0.36 dB / କିମି | | ≤0.40 dB / କିମି | | | |
| @ 1550nm | ≤0.22 dB / କିମି | | ≤0.23dB / କିମି | | | |
| ବ୍ୟାଣ୍ଡୱିଡଥ୍ (କ୍ଲାସ୍ ଏ) | @ 850nm | | | ≥500 MHz · କି.ମି. | ≥200 MHz · କି.ମି. |
| @ 1300nm | | | 0001000 MHz · କିମି | | ≥600 MHz · km |
| ସାଂଖ୍ୟିକ ଆପେଚର | | | | 0.200 ± 0.015NA | | 0.275 ± 0.015NA | |
| କେବୁଲ୍ କଟ୍ ଅଫ୍ ତରଙ୍ଗଦ eng ର୍ଘ୍ୟ | | 601260nm | 801480nm | | |
ଯାନ୍ତ୍ରିକ ପାରାମିଟରଗୁଡିକ:
| ପଦବୀ | ଫାଇବର ଗଣନା | | ନାମକରଣ କେବୁଲ୍ | ବ୍ୟାସ (mm) | ନାମକରଣ କେବୁଲ୍ | ଓଜନ (କେଜି / କିମି) | ଟେନସାଇଲ୍ ଶକ୍ତି | ଲମ୍ବା / ସ୍ୱଳ୍ପ ଅବଧି N | କ୍ରସ୍ ପ୍ରତିରୋଧ | ଲମ୍ବା / ସ୍ୱଳ୍ପକାଳୀନ N / 100mm |
| GYTC8A 2 ~ 30 | | 2 ~ 30 | 9.5X19.1 | 160.0 | 2000/6000 | 300/1000 |
| GYTC8A 32 ~ 36 | | 32 ~ 36 | 10.1X19.7 | 170.0 | 2000/6000 | 300/1000 |
| GYTC8A 38 ~ 60 | | 38 ~ 60 | 10.8X20.4 | 180.0 | 2000/6000 | 300/1000 |
| GYTC8A 62 ~ 72 | 62 ~ 72 | 12.4X22.0 | 195.0 | 2000/6000 | 300/1000 |
| GYTC8A 74 ~ 96 | | 74 ~ 96 | 13.1X22.7 | 222.0 | 2000/6000 | 300/1000 |
| GYTC8A 98 ~ 120 | | 98 ~ 120 | 15.7X22.3 | 238.0 | 2000/6000 | 300/1000 |
| GYTC8A 122 ~ 144 | | 122 ~ 144 | 15.5X25.1 | 273.0 | 2000/6000 | 300/1000 |
ଯାନ୍ତ୍ରିକ ଏବଂ ପରିବେଶ ଗୁଣ |
| ଆଇଟମ୍ | | ବ istics ଶିଷ୍ଟ୍ୟଗୁଡିକ |
| GYTC8S 2-72 | GYTC8S 74-96 | | GYTC8S 98-144 | |
| ଟେନସାଇଲ୍ ଶକ୍ତି | | 9000N | 10000N | 12000N |
| କ୍ରସ୍ ପ୍ରତିରୋଧ | | 1000/100 ମିମି |
| ସ୍ଥାପନ ସମୟରେ | 20 ଟାଇମ୍ସ କେବୁଲ ବ୍ୟାସ | |
| ସ୍ଥାପନ ପରେ | 10 ଟାଇମ୍ସ କେବୁଲ ବ୍ୟାସ | |
| ମେସେଞ୍ଜର ତାର ବ୍ୟାସ | | ￠ 1.2mmx7 ଷ୍ଟିଲ୍ ତାର ତାର | |
| ସଂରକ୍ଷଣ ତାପମାତ୍ରା | -50 ℃ ରୁ + 70 ℃ | |
| ଅପରେଟିଂ ତାପମାତ୍ରା | | -40 ℃ ରୁ + 60 ℃ | |
ଟିପ୍ପଣୀ |
1 Figure ଚିତ୍ର -8 ଅପ୍ଟିକାଲ୍ କେବୁଲଗୁଡ଼ିକର କେବଳ ଏକ ଅଂଶ ସାରଣୀରେ ତାଲିକାଭୁକ୍ତ | ଅନ୍ୟାନ୍ୟ ନିର୍ଦ୍ଦିଷ୍ଟତା ସହିତ କେବୁଲଗୁଡିକ ଅନୁସନ୍ଧାନ କରାଯାଇପାରିବ |
2, କେବୁଲଗୁଡିକ ଏକକ ମୋଡ୍ କିମ୍ବା ମଲ୍ଟିମୋଡ୍ ଫାଇବର ପରିସର ସହିତ ଯୋଗାଇ ଦିଆଯାଇପାରେ |
3, ଅନୁରୋଧ ଅନୁଯାୟୀ ସ୍ designed ତନ୍ତ୍ର ଡିଜାଇନ୍ ହୋଇଥିବା କେବୁଲ୍ ସଂରଚନା ଉପଲବ୍ଧ |

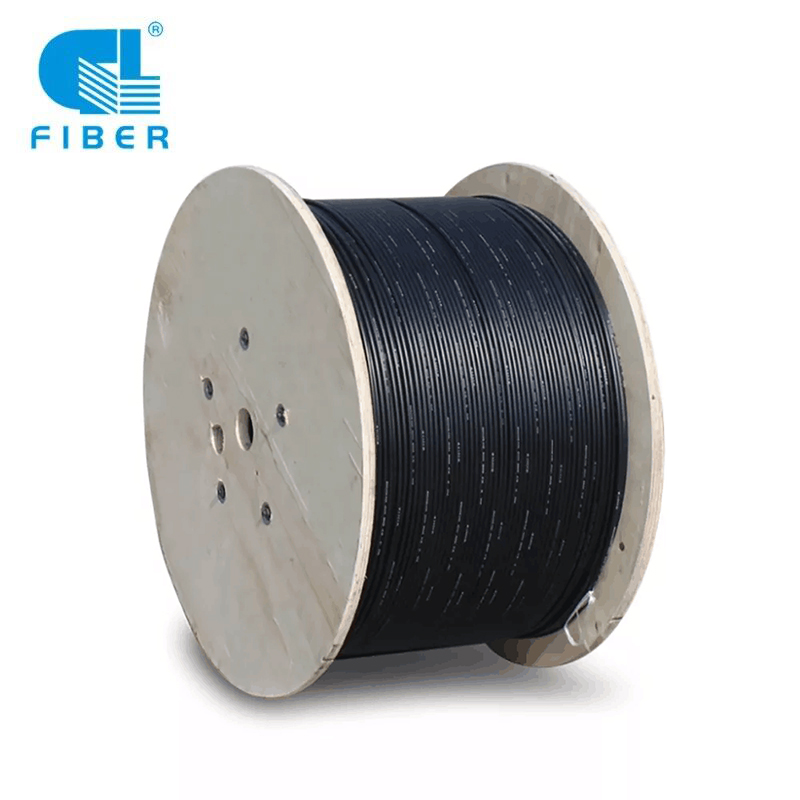

ପ୍ୟାକେଜିଂ ବିବରଣୀ
ରୋଲ ପ୍ରତି 1-5KM | ଇସ୍ପାତ ଡ୍ରମ୍ ଦ୍ୱାରା ପ୍ୟାକ୍ ହୋଇଛି | ଗ୍ରାହକଙ୍କ ଅନୁରୋଧ ଅନୁଯାୟୀ ଅନ୍ୟ ପ୍ୟାକିଂ ଉପଲବ୍ଧ |
ଶୀଟ୍ ମାର୍କ |
ନିମ୍ନଲିଖିତ ମୁଦ୍ରଣ (ଧଳା ଗରମ ଫଏଲ୍ ଇଣ୍ଡେଣ୍ଟେସନ୍) 1 ମିଟର ବ୍ୟବଧାନରେ ପ୍ରୟୋଗ କରାଯାଏ |
