GL FIBER uct ଡକ୍ଟ ମାଇକ୍ରୋମୋଡ୍ୟୁଲ୍ କେବୁଲ୍ ପ୍ରଦାନ କରେ |ଓଜନରେ ପତଳା ଏବଂ ହାଲୁକା ହୋଇ, ଏହା ଡକ୍ଟ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ ଏକ ନମନୀୟ ଫାଇବର ଅପ୍ଟିକ୍ କେବୁଲ୍, 6 ରୁ 144 ଫାଇବର ଉପଲବ୍ଧ |
ହ୍ ats ାଟସ୍ ଆପ୍ ଖୋଲନ୍ତୁ |

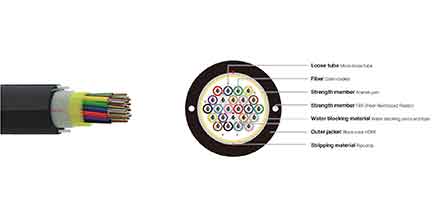

ସଂରଚନା ଡିଜାଇନ୍:
ପ୍ରୟୋଗଗୁଡ଼ିକ:
- FTTx ନେଟୱାର୍କଗୁଡ଼ିକ |
- ବଣ୍ଟିତ ନେଟୱାର୍କଗୁଡ଼ିକ |
- ଏରିଏଲ୍ |
- ଡକ୍ଟ
ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ:
- ନରମ, ଫ୍ଲେକ୍ସିବିଲ୍, ସହଜରେ ମିର୍କୋ ଏବଂ ମଡ୍ୟୁଲ୍ ଛଡ଼ାଇବା |
- ଅଣ-ଧାତବ ଡିଜାଇନ୍ |
- ସହଜରେ ଅପସାରଣ ଯୋଗ୍ୟ ବାହ୍ୟ ଜ୍ୟାକେଟ୍ |
- UV ସୁରକ୍ଷା ସହିତ ବାହ୍ୟ ଜ୍ୟାକେଟ୍ |
ଉପକାରିତା:
• ବାହ୍ୟ ପରିବେଶରେ ନଳୀଗୁଡ଼ିକ ପାଇଁ ଆଦର୍ଶ |
• ଉପଯୁକ୍ତ ଟେନସାଇଲ୍ ଶକ୍ତି |
ଟ୍ରଙ୍କ୍ ମେନ୍, ବଣ୍ଟନ ନେଟୱାର୍କ କିମ୍ବା ସ୍ଥାନୀୟ ନେଟୱାର୍କରେ ବ୍ୟବହାର ପାଇଁ |
ମଡ୍ୟୁଲ୍:
ମାଇକ୍ରୋ-ମଡ୍ୟୁଲ୍ ଡକ୍ଟ୍ କେବୁଲରେ ଥିବା ମଡ୍ୟୁଲ୍ ଗୁଡିକ ପାରମ୍ପାରିକ ଲଜ୍ ଟ୍ୟୁବ୍ ଅପେକ୍ଷା 55% ପତଳା, ଫଳସ୍ୱରୂପ ଫାଇବର ରହଣି ପାଇଁ ସ୍ଥାନ ହ୍ରାସ ପାଇଲା |ମଡ୍ୟୁଲଗୁଡ଼ିକର ନମନୀୟତା 45 ° ରେ ବଙ୍କା ହେବାର ବିପଦକୁ ସମ୍ପୂର୍ଣ୍ଣରୂପେ ଏଡାଇଥାଏ (କ k ଣସି କିଙ୍କ ପ୍ରଭାବ ନାହିଁ) .କମ୍ପ୍ଲେମେଣ୍ଟେ ଏଲ୍ ରିସଗୋ ଦେ ଡବଲ୍ସ 45 ° (ସିନ ଇଫେକ୍ଟୋ କିଙ୍କ) |
ଏକ ଭରିବା ଯ ound ଗିକ ସହିତ ସୁରକ୍ଷିତ ମଡ୍ୟୁଲ୍ |
• ନମନୀୟ ଏବଂ ନମନୀୟ |
ଫାଇବରକୁ ସହଜ ପ୍ରବେଶ |
• ସହଜ ଷ୍ଟ୍ରିପିଂ |
ମାନକ ଏବଂ ପ୍ରମାଣପତ୍ର:
- [ITU-T G.650, 657] [TIA-598]
- [IEC 60793, 60794-5-10]
- [ISO 9001, 14001] [OHSAS 18001]
ନିର୍ଦ୍ଦିଷ୍ଟକରଣ:
| ଫାଇବର | | ବଫର୍ (μm) | ଆଘାତ (dB / Km) | |||
|---|---|---|---|---|---|
| SM | |||||
| 1310nm | 1383nm | 1550nm | 1625nm | ||
| G652.D | 250 | ≤0.40 | - | ≤0.30 | - |
| G657.A2 | ≤0.40 | - | ≤0.30 | - | |
| ଫାଇବର | | ଫାଇବର ଗଣନା | | ଟ୍ୟୁବ୍ ପ୍ରତି ଫାଇବର | | ବାହାରେ ବ୍ୟାସ [mm] | ଓଜନ [Kg / Km] | ଟେନସାଇଲ୍ [N] |
|---|---|---|---|---|---|
| SM G652.D G657.A2 | 6 | 6 | 5.6 ± 0.5 | 22 | 800 |
| 12 | 12 | 5.6 ± 0.5 | 23 | 800 | |
| 24 | 12 | 7.0 ± 0.5 | 31 | 1000 | |
| 36 | 12 | 7.5 ± 0.5 | 38 | 1000 | |
| 48 | 12 | 7.5 ± 0.5 | 39 | 1000 | |
| 72 | 12 | 9.1 ± 0.5 | 58 | 1600 | |
| 96 | 12 | 9.6 ± 0.5 | 64 | 2000 | |
| 144 | 12 | 10.8 ± 0.5 | 80 | 2000 |
ଅପରେସନ୍ ତାପମାତ୍ରା [ᴼC]
-40 ~ +70 ° C
ଟିପନ୍ତୁ: କେବଳ ରେଫରେନ୍ସ ଉଦ୍ଦେଶ୍ୟ ପାଇଁ ମୂଲ୍ୟଗୁଡିକ |
ତୁମର ବାର୍ତ୍ତା ଏଠାରେ ଲେଖ ଏବଂ ଆମକୁ ପଠାନ୍ତୁ |
ସଂରଚନା ଡିଜାଇନ୍:
ପ୍ରୟୋଗଗୁଡ଼ିକ:
- FTTx ନେଟୱାର୍କଗୁଡ଼ିକ |
- ବଣ୍ଟିତ ନେଟୱାର୍କଗୁଡ଼ିକ |
- ଏରିଏଲ୍ |
- ଡକ୍ଟ
ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ:
- ନରମ, ଫ୍ଲେକ୍ସିବିଲ୍, ସହଜରେ ମିର୍କୋ ଏବଂ ମଡ୍ୟୁଲ୍ ଛଡ଼ାଇବା |
- ଅଣ-ଧାତବ ଡିଜାଇନ୍ |
- ସହଜରେ ଅପସାରଣ ଯୋଗ୍ୟ ବାହ୍ୟ ଜ୍ୟାକେଟ୍ |
- UV ସୁରକ୍ଷା ସହିତ ବାହ୍ୟ ଜ୍ୟାକେଟ୍ |
ଉପକାରିତା:
• ବାହ୍ୟ ପରିବେଶରେ ନଳୀଗୁଡ଼ିକ ପାଇଁ ଆଦର୍ଶ |
• ଉପଯୁକ୍ତ ଟେନସାଇଲ୍ ଶକ୍ତି |
ଟ୍ରଙ୍କ୍ ମେନ୍, ବଣ୍ଟନ ନେଟୱାର୍କ କିମ୍ବା ସ୍ଥାନୀୟ ନେଟୱାର୍କରେ ବ୍ୟବହାର ପାଇଁ |
ମଡ୍ୟୁଲ୍:
ମାଇକ୍ରୋ-ମଡ୍ୟୁଲ୍ ଡକ୍ଟ୍ କେବୁଲରେ ଥିବା ମଡ୍ୟୁଲ୍ ଗୁଡିକ ପାରମ୍ପାରିକ ଲଜ୍ ଟ୍ୟୁବ୍ ଅପେକ୍ଷା 55% ପତଳା, ଫଳସ୍ୱରୂପ ଫାଇବର ରହଣି ପାଇଁ ସ୍ଥାନ ହ୍ରାସ ପାଇଲା |ମଡ୍ୟୁଲଗୁଡ଼ିକର ନମନୀୟତା 45 ° ରେ ବଙ୍କା ହେବାର ବିପଦକୁ ସମ୍ପୂର୍ଣ୍ଣରୂପେ ଏଡାଇଥାଏ (କ k ଣସି କିଙ୍କ ପ୍ରଭାବ ନାହିଁ) .କମ୍ପ୍ଲେମେଣ୍ଟେ ଏଲ୍ ରିସଗୋ ଦେ ଡବଲ୍ସ 45 ° (ସିନ ଇଫେକ୍ଟୋ କିଙ୍କ) |
ଏକ ଭରିବା ଯ ound ଗିକ ସହିତ ସୁରକ୍ଷିତ ମଡ୍ୟୁଲ୍ |
• ନମନୀୟ ଏବଂ ନମନୀୟ |
ଫାଇବରକୁ ସହଜ ପ୍ରବେଶ |
• ସହଜ ଷ୍ଟ୍ରିପିଂ |
ମାନକ ଏବଂ ପ୍ରମାଣପତ୍ର:
- [ITU-T G.650, 657] [TIA-598]
- [IEC 60793, 60794-5-10]
- [ISO 9001, 14001] [OHSAS 18001]
ନିର୍ଦ୍ଦିଷ୍ଟକରଣ:
| ଫାଇବର | | ବଫର୍ (μm) | ଆଘାତ (dB / Km) | |||
|---|---|---|---|---|---|
| SM | |||||
| 1310nm | 1383nm | 1550nm | 1625nm | ||
| G652.D | 250 | ≤0.40 | - | ≤0.30 | - |
| G657.A2 | ≤0.40 | - | ≤0.30 | - | |
| ଫାଇବର | | ଫାଇବର ଗଣନା | | ଟ୍ୟୁବ୍ ପ୍ରତି ଫାଇବର | | ବାହାରେ ବ୍ୟାସ [mm] | ଓଜନ [Kg / Km] | ଟେନସାଇଲ୍ [N] |
|---|---|---|---|---|---|
| SM G652.D G657.A2 | 6 | 6 | 5.6 ± 0.5 | 22 | 800 |
| 12 | 12 | 5.6 ± 0.5 | 23 | 800 | |
| 24 | 12 | 7.0 ± 0.5 | 31 | 1000 | |
| 36 | 12 | 7.5 ± 0.5 | 38 | 1000 | |
| 48 | 12 | 7.5 ± 0.5 | 39 | 1000 | |
| 72 | 12 | 9.1 ± 0.5 | 58 | 1600 | |
| 96 | 12 | 9.6 ± 0.5 | 64 | 2000 | |
| 144 | 12 | 10.8 ± 0.5 | 80 | 2000 |
ଅପରେସନ୍ ତାପମାତ୍ରା [ᴼC]
-40 ~ +70 ° C
ଟିପନ୍ତୁ: କେବଳ ରେଫରେନ୍ସ ଉଦ୍ଦେଶ୍ୟ ପାଇଁ ମୂଲ୍ୟଗୁଡିକ |
